1.4.3 Tooling próżniowy w SIPLACE TX m
1
Rys. 1.4 - 1 Tooling próżniowy w SIPLACE TX m – przegląd
(1) Tooling próżniowy w miejscu montażu modułów 1
(2) Tooling próżniowy w miejscu montażu modułów 2
(2)
(1)
1 Wprowadzenie Instrukcja eksploatacji SIPLACE TX
1.4 SIPLACE TX m Od wersji oprogramowania 714.0 12/2020
28
1
Rys. 1.4 - 2 Tooling próżniowy z dodatkową listwą znacznikową na przenośniku podwójnym
(1) Dodatkowa listwa znacznikowa dla ścieżki 1 w kierunku X
(2) Tooling próżniowy na ścieżce 1
(3) Tooling próżniowy na ścieżce 2
(4) Dodatkowa listwa znacznikowa dla ścieżki 2 w kierunku X
(5) Mocowanie dodatkowych listew znacznikowych na stojaku maszyny
(6) Listwa znacznikowa na toolingu próżniowym w kierunku Y
(2)
(4)
(3)
(1)
(5)
(5)
(T2)
(T1)
(6)
(6)
(6)
(6)
Instrukcja eksploatacji SIPLACE TX 1 Wprowadzenie
Od wersji oprogramowania 714.0 12/2020 1.5 Opis maszyny
29
1.5 Opis maszyny
1.5.1 Numer seryjny automatu montażowego
Numer seryjny automatu montażowego umieszczono na tabliczce znamionowej wewnątrz stojaka
automatu montażowego w miejscu montażu modułów 1.
1

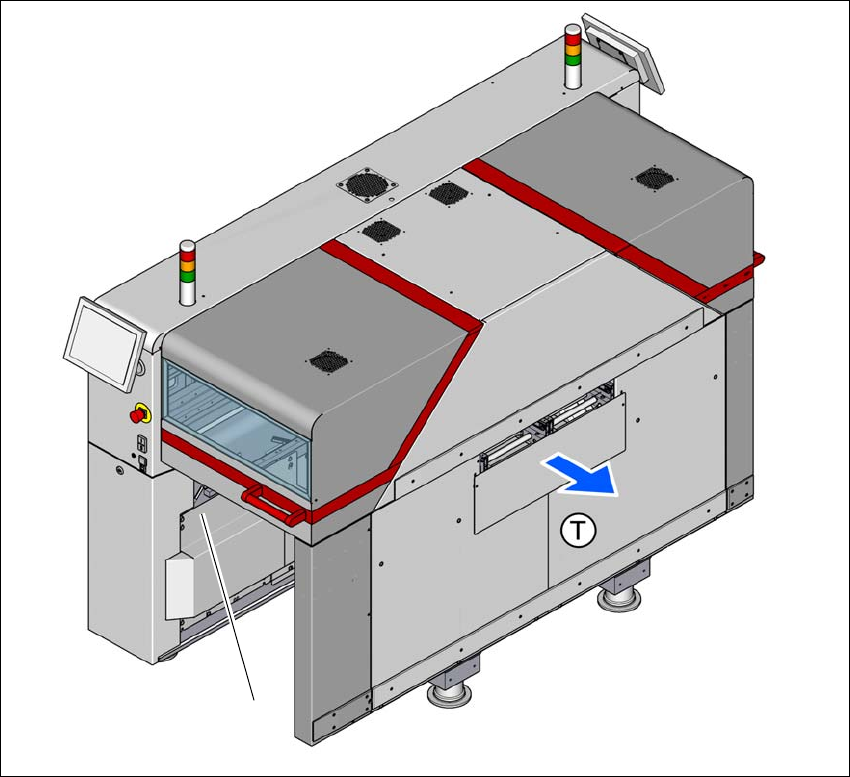

Rys. 1.5 - 1 Położenie tabliczki znamionowej z numerem seryjnym
(T) Kierunek transportu
(1) Tabliczka znamionowa
(1)
