2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX 2.2 Tabliczki ostrzegawcze Od w ersji oprogramowania 714.0 12/2020 64 2.2.10.1 T abliczka ostrzegawcza W 205 na ześlizgu do od pa dów t aś my 2 Rys. 2.2 - …
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
63
2.2.10 Tabliczka ostrzegawcza W 205 na przyrządzie do odcinania taśmy
2

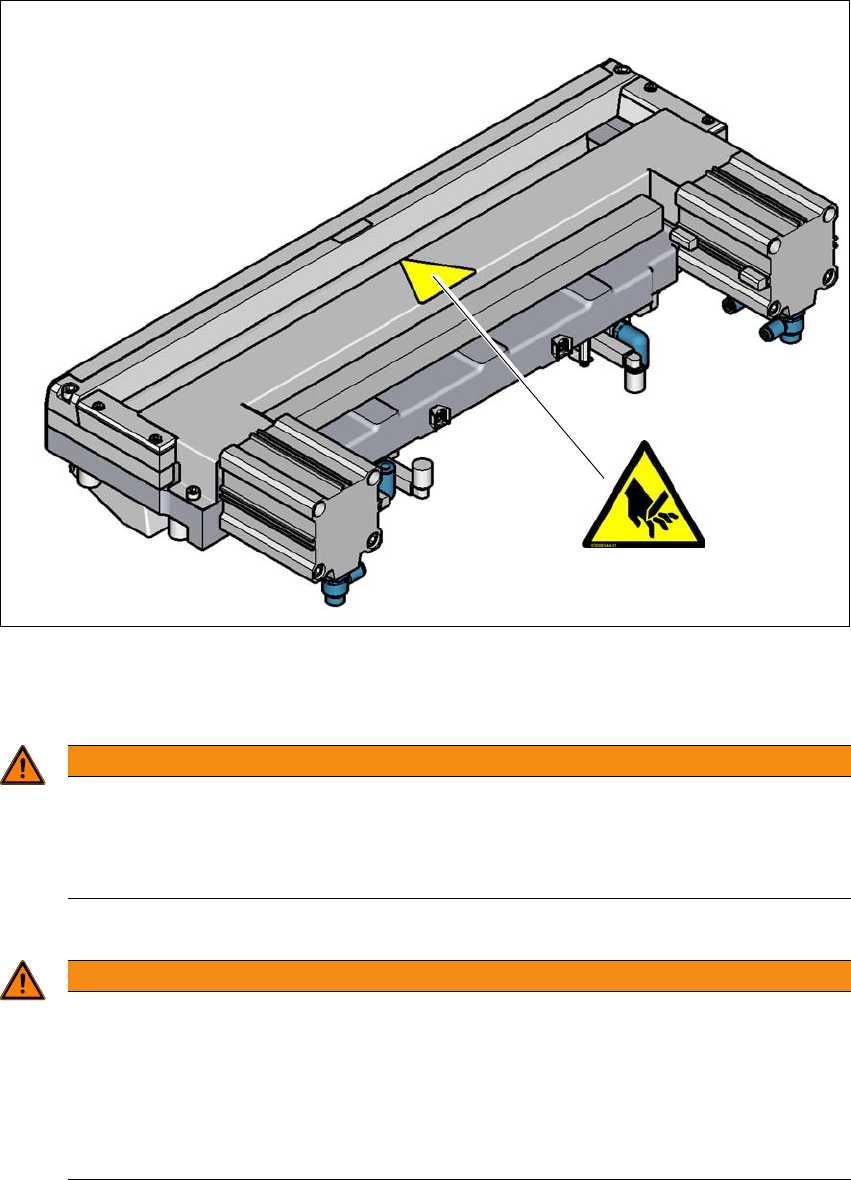

Rys. 2.2 - 12 Tabliczka ostrzegawcza na wierzchu przyrządu do odcinania taśmy
Poz. W 205, nr katalogowy 03009344-01
2
2
2
OSTRZEŻENIE
Niebezpieczeństwo przecięcia
Podczas pracy przy urządzeniu do odcinania taśmy istnieje niebezpieczeństwo skale-
czenia przez ostre noże!
Nosić mocne rękawice ochronne podczas prac na urządzeniu do odcinania taśmy.
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń ciała
Podczas pracy przy urządzeniu do odcinania taśmy istnieje niebezpieczeństwo obrażeń
spowodowane przewodami pneumatycznymi znajdującymi się pod ciśnieniem.
W celu wykonania prac przy urządzeniu do odcinania taśmy odłączyć automat od
zasilania elektrycznego i pneumatycznego.
Poczekać, aż ciśnienie robocze spadnie do 0 MPa.
W 205
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
64
2.2.10.1 Tabliczka ostrzegawcza W 205 na ześlizgu do odpadów taśmy
2

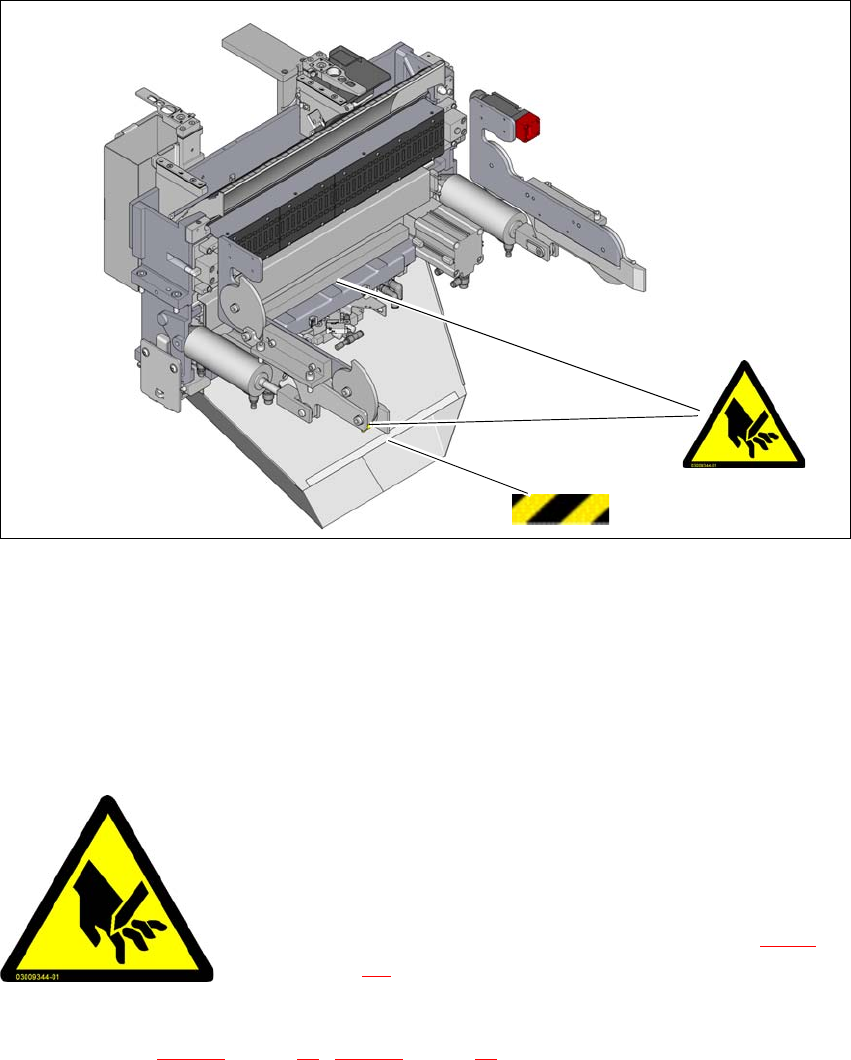

Rys. 2.2 - 13 Tabliczka ostrzegawcza na ześlizgu do odpadów taśmy
Poz. W 205, nr katalogowy 03009344-01
(1) Paski ostrzegawcze
2.2.10.2 Tabliczka ostrzegawcza W 205
Tabliczki ostrzegawcze na urządzeniu do odcinania taśmy i na ześlizgu do odpadów taśmy.
2
Poz. W 205 na il. 2.2 - 12, strona 63 i 2.2 - 13, strona 64, nr katalogowy 03009344-01
(Liczba sztuk na automat: 4)
W 205
1
2
2
Niebezpieczeństwo przecięcia
Podczas pracy przy urządzeniu do odcinania taśmy istnieje nie-
bezpieczeństwo skaleczenia przez ostre noże!
Przestrzegać instrukcji bezpieczeństwa w rozdziale 2.2.10,
strona 63)
.
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
65
2.2.10.3 Taśma ostrzegawcza na ześlizgu do odpadów taśmy
2
Na ześlizgu odpadów taśmy naklejono czarno-żółtą taśmę ostrzegawczą. Poz. 1 na rys. 2.2 - 13,
strona 64
(liczba sztuk na automat: 1)
2.2.11 Tabliczki ostrzegawcze na module zasilania elektrycznego
Wsuwany moduł zasilania umieszczono za osłoną na miejscu montażu modułów 2 (patrz poz. 3
na il. 4.4 - 3
, strona 190).

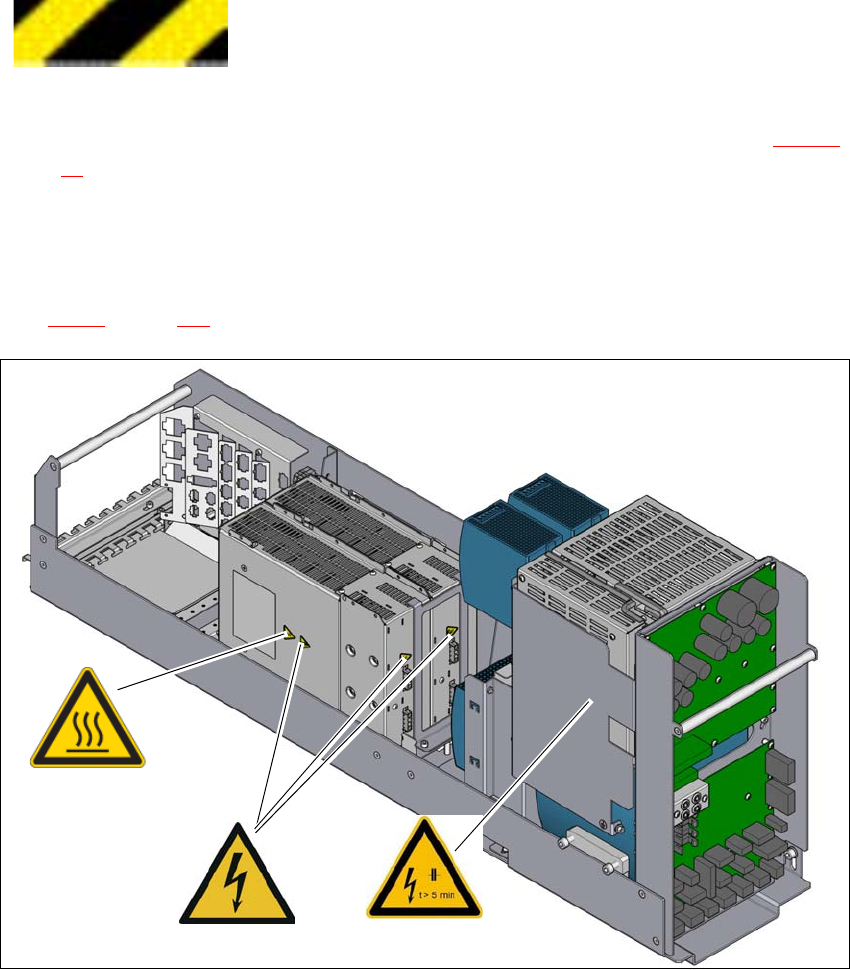

Rys. 2.2 - 14 Tabliczki ostrzegawcze na module wsuwanym zasilania elektrycznego
– Poz. W 220, na osłonie wyłącznika bezpieczeństwa (CSB)
– Poz. W 012, na module Gantry Control Unit (MGCU 1 i MGCU 2)
(1) Tabliczka z informacją o temperaturze na module Gantry Control Unit (MGCU 1 i MGCU 2)
2
2
2
Niebezpieczeństwo obrażeń dłoni (niebezpieczeństwo przecię-
cia) na dłuższym obszarze
Sięganie może prowadzić do obrażeń ramion i rąk.
W 220W 012
(1)
