2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX 2.2 Tabliczki ostrzegawcze Od w ersji oprogramowania 714.0 12/2020 68 2.2.12 W ysokie temperatury modułu Modular Head Cont rol Unit (MHC U) Poz. 1 na il. 2…
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
67
2.2.11.2 Tabliczki ostrzegawcze W 220
2
Poz. W 220 na il. 2.2 - 14, strona 65 i 2.2 - 15, strona 66, nr artykułu 03114591-01
(Liczba sztuk na moduł zasilania: 3).
2.2.11.3 Wysokie temperatury w module Gantry Control Unit (MGCU)
Poz. 1 na il. 2.2 - 14, strona 65, tabliczka z informacją o temperaturze, nr katalogowy 03031926-01
(Liczba sztuk na moduł zasilania: 2).
2
2
Niebezpieczne napięcie elektryczne
Wyłączyć automat wyłącznikiem głównym i poczekać 5 mi-
nut, aż rozładują się kondensatory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
Niebezpieczeństwo poparzenia spowodowane wysokimi temperatu
Obudowa modułu Gantry Control Unit (MGCU) może się silnie
nagrzewać podczas pracy ciągłej.
Zachować ostrożność przy dotykaniu obudowy modułu
Gantry Control Unit (MGCU).
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
68
2.2.12 Wysokie temperatury modułu Modular Head Control Unit (MHCU)
Poz. 1 na il. 2.2 - 16, Tabliczka z informacją o temperaturze, nr art. 03031926-01
(Liczba sztuk na automat: 2).
2

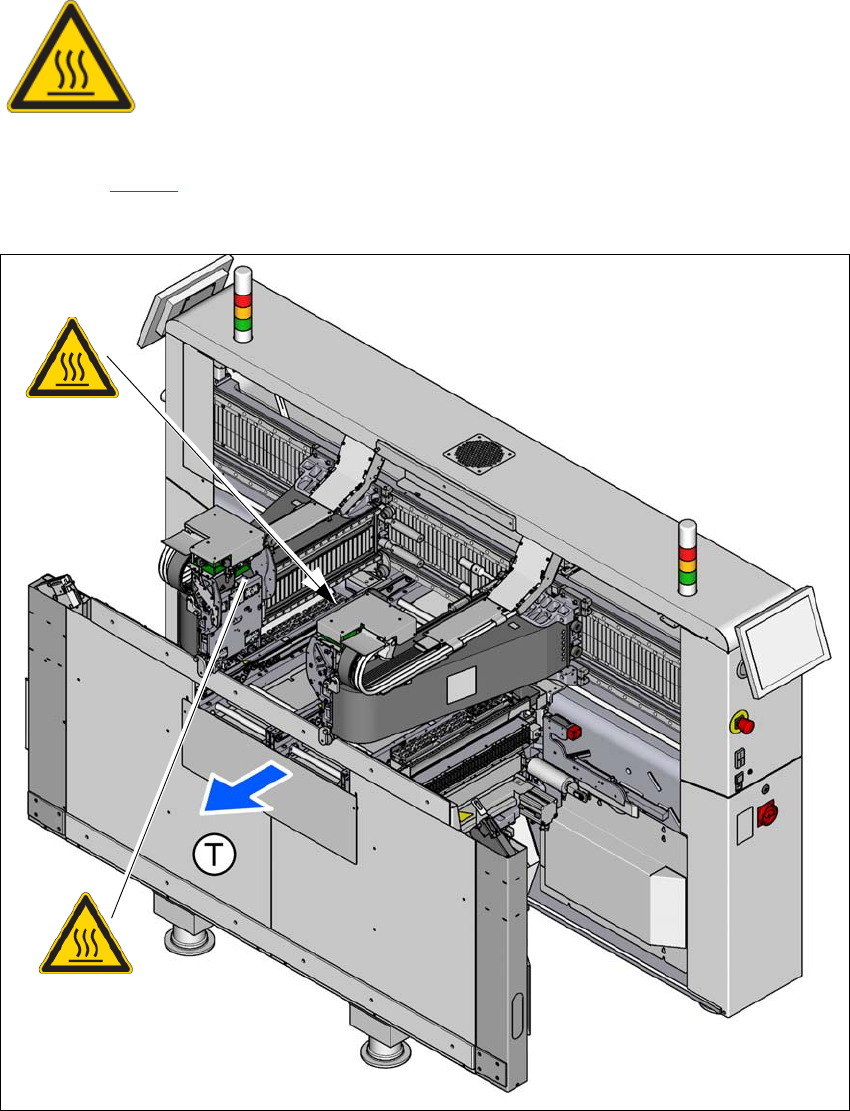

Rys. 2.2 - 16 Tabliczka z informacją o temperaturze na module Modular Head Control Unit (MHCU) – (przykład
SIPLACE TX2)
2
Niebezpieczeństwo poparzenia spowodowane wysokimi temperaturami
Obudowa modułu Modular Head Control Unit (MHCU) może nagrzewać się
podczas pracy ciągłej.
Zachować ostrożność przy dotykaniu modułu Modular Head Control Unit
(MHCU).
(1)
(1)
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
69
2.2.13 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
Tabliczka informacyjna „Kolizja głowicy” na il. 2.2 - 17, nr artykułu 03015392-02
(Liczba sztuk na automat: maksymalnie 2)
2
Rys. 2.2 - 17 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
(1) Obudowa kamery
(2) Szklana płyta
(3) Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
2
Niebezpieczeństwo kolizji głowicy
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica Speed-
Star koliduje z obudową kamery.
Zdemontować stacjonarne kamery podzespołów elektronicznych typu
33, 55 × 45 oraz typu 25, 16 × 16) głowicy TwinStar.
(3)
(1)
(2)
