5 Zadania do wykonania przy automac ie Instrukcja eksploatacji SI PLACE TX 5.5 Interfejs użytkownika Od wersji oprogramowania 714.0 12/2020 234 5.5 Interfejs użytkownika Interfejs użytkownika jest podzi elony na następuj…
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.4 Wyłączanie linii SIPLACE
233
5.4 Wyłączanie linii SIPLACE
5
5.4.1 Wyłączanie stacji
Aby wyłączyć stację, wykonać następujące operacje:
Zakończyć wszystkie procesy montażu tak, aby w maszynie nie było już żadnej płytki druko-
wanej.
Sprawdzić, czy osie Z wszystkich głowic uzbrajających znajdują się w swoich skrajnych gór-
nych położeniach.
Sprawdzić, czy w głowicach uzbrajających nie zostały podzespoły i w razie potrzeby wyjmij je.
Zamknąć oprogramowanie komputera stacyjnego z widoku
Ustawienia --> Ustawienia maszyny --> Wyłączanie automatu...
Po wyłączeniu komputera poczekać na odpowiedni komunikat na monitorze w miejscu mon-
tażu modułów 2 i wyłączyć stację wyłącznikiem głównym.
5.4.2 Zamknięcie SIPLACE Pro (Windows)
Na pasku menu przejść z SIPLACE Pro na Obiekt --> Zakończ.
Zamknąć wszystkie inne programy na komputerze.
W menu Start systemu Windows wybrać opcję Wyłącz.
OSTROŻNIE
Przed wyłączeniem linii wykonać koniecznie opisaną niżej procedurę.
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.5 Interfejs użytkownika Od wersji oprogramowania 714.0 12/2020
234
5.5 Interfejs użytkownika
Interfejs użytkownika jest podzielony na następujące części.
5

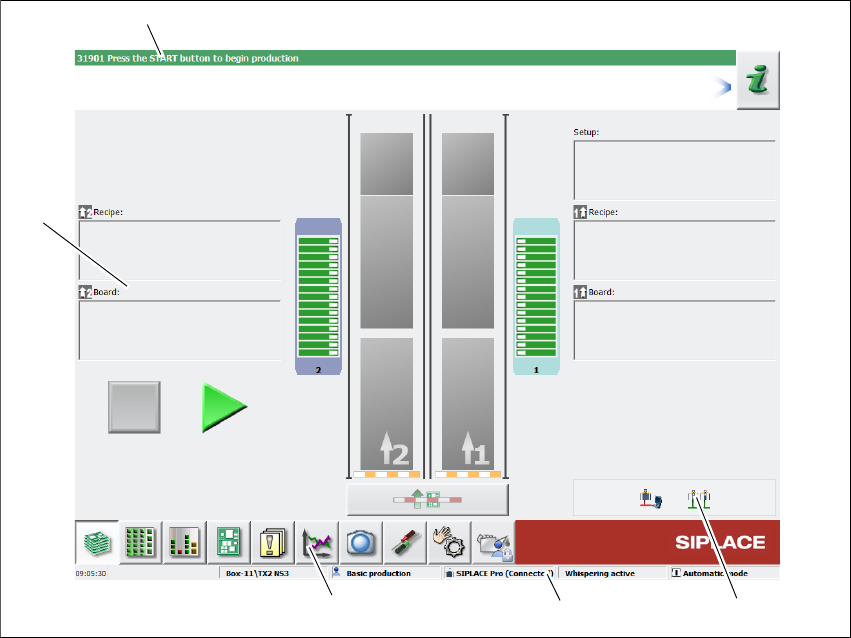

Rys. 5.5 - 1 Elementy interfejsu użytkownika (przykład)
Legenda
(1) Pole stanu (wskaźnik stanów i błędów)
(2) Sekcja edycji / Sekcja wskaźnikowa
(3) Pasek symboli
(4) Wiersz informacyjny
(5) Wyświetlanie zmienionych konfiguracji i dodatkowych opcji
(1)
(2)
(3)
(4)
(5)
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.5 Interfejs użytkownika
235
5.5.1 Pole stanu
W polu stanu wyświetlany jest obecny stan automatu, ostatni błąd i operacja do wykonania.
Z prawej strony pola stanu, zależnie od stanu, wyświetlane są następujące symbole:
(Zielony) Wywołuje pomoc kontekstową dla aktualnego widoku. Wyświetlane są krótkie objaśnie-
nia wszystkich elementów obsługowych na tym widoku.
(Czerwony) Uruchamia system pomocniczy wyświetlający informacje o możliwych przyczynach
aktualnie występującej usterki i sposobie usunięcia (patrz rozdział 5.6.1
, strona243).
Otwiera okno dialogowe, w którym wyświetlana jest przyczyna usterki, tekst komunikatu o usterce
i data oraz czas wystąpienia usterki (patrz rozdział 5.6.1
, strona243). Z tego miejsca można także
wywołać pomoc dotyczącą aktualnego błędu.
Otwiera widok szczegółowy aktualnego błędu. W tym widoku można bezpośrednio podjąć środki
mające na celu usunięcie błędu (są wyświetlane tylko przy określonych komunikatach o uster-
kach).
Kasuje aktualnie wyświetlany błąd z pola stanu.
5.5.2 Sekcja wskaźnikowa i sekcja edycji
W tej sekcji wyświetlane są przyciski graficzne do ustawiania/uruchamiania funkcji, ogólne infor-
macje o płytce drukowanej, uzbrojeniu, partii produkcyjnej i inne wskazówki.
Za pomocą animowanych i różnobarwnych obiektów wyświetlane są procesy lub stany (np. prze-
twarzanie, stanowisko puste itd.).
Zestawienie wszystkich przycisków i informacji podano w pomocy online.
