操作手册 I 2-1 2 设备的概要 2-1 本设备的概要 本设备，是在焊锡印刷基板上、或涂有点胶剂的电子电路基板上贴装电子元件的一种设备。 Head 从元件供应装置（带式送料器等）上吸取元件，进行定心之后，把元件贴装到程序指定的基板坐 标上。 1: 吸取元件 2 : 检出元件中心与贴片位置移动 3: 在基板上贴装元件
操作手册 I
1-2

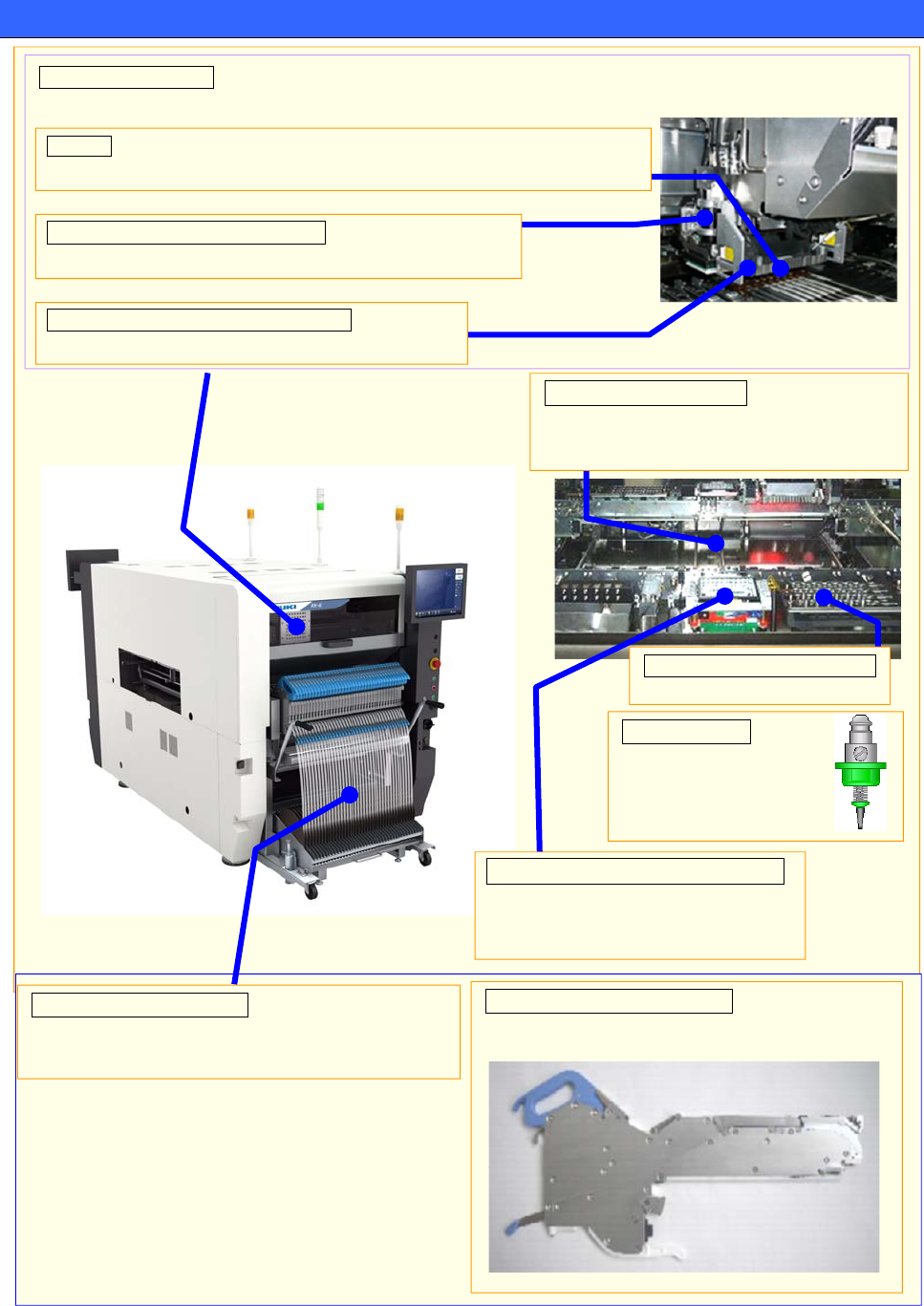

1-4 熟悉名称
Head 部（Head Unit）
装好 LNC120 和 OCC，安装吸嘴，进行吸取·定心·贴装元件。
吸嘴
（Nozzle）
安装在 Head 前端，
用于吸取元件
。
统一更换台车（Trolley）
把带式送料器等元件供应装置安装好，在生产准备时把
整个台车安装上去即可，可减少准备工作的时间。
带式送料器（Tape Feeder）
为基板贴片供料的装置，提供芯片等元件。
(ETF8S)
LNC120
功能：用于确定元件中心（定心）的单元。
OCC （Offset Correction Camera）
主要功能：确认基板上的标记·贴片坐标·对准位置等。
HMS （Height Measurement System）
主要功能：用于测量元件吸取高度的传感器。
VCS （Vision Centering System）
该摄像机用于对元件进行摄像、定心，检
测引脚弯曲等。
ATC（Auto Tool Changer）
吸嘴存放单元
。
支撑台
（Support Table）
支撑基板用的台架
。
使用支撑销控防止板弯翘，加强基板的稳定性。
操作手册 I
2-1
2 设备的概要

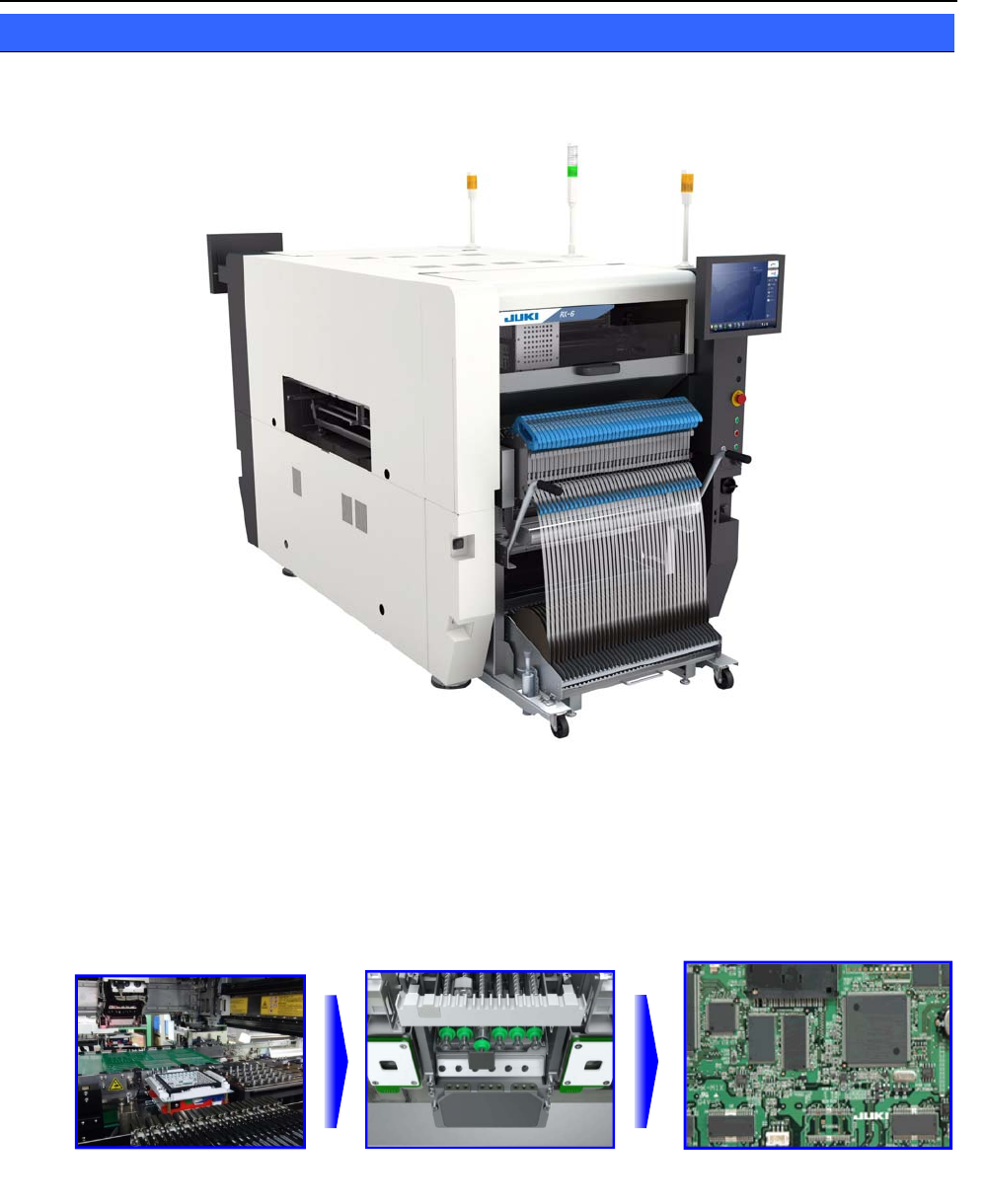

2-1 本设备的概要
本设备，是在焊锡印刷基板上、或涂有点胶剂的电子电路基板上贴装电子元件的一种设备。
Head 从元件供应装置（带式送料器等）上吸取元件，进行定心之后，把元件贴装到程序指定的基板坐
标上。
1: 吸取元件
2: 检出元件中心与贴片位置移动
3: 在基板上贴装元件
操作手册 I
2-2

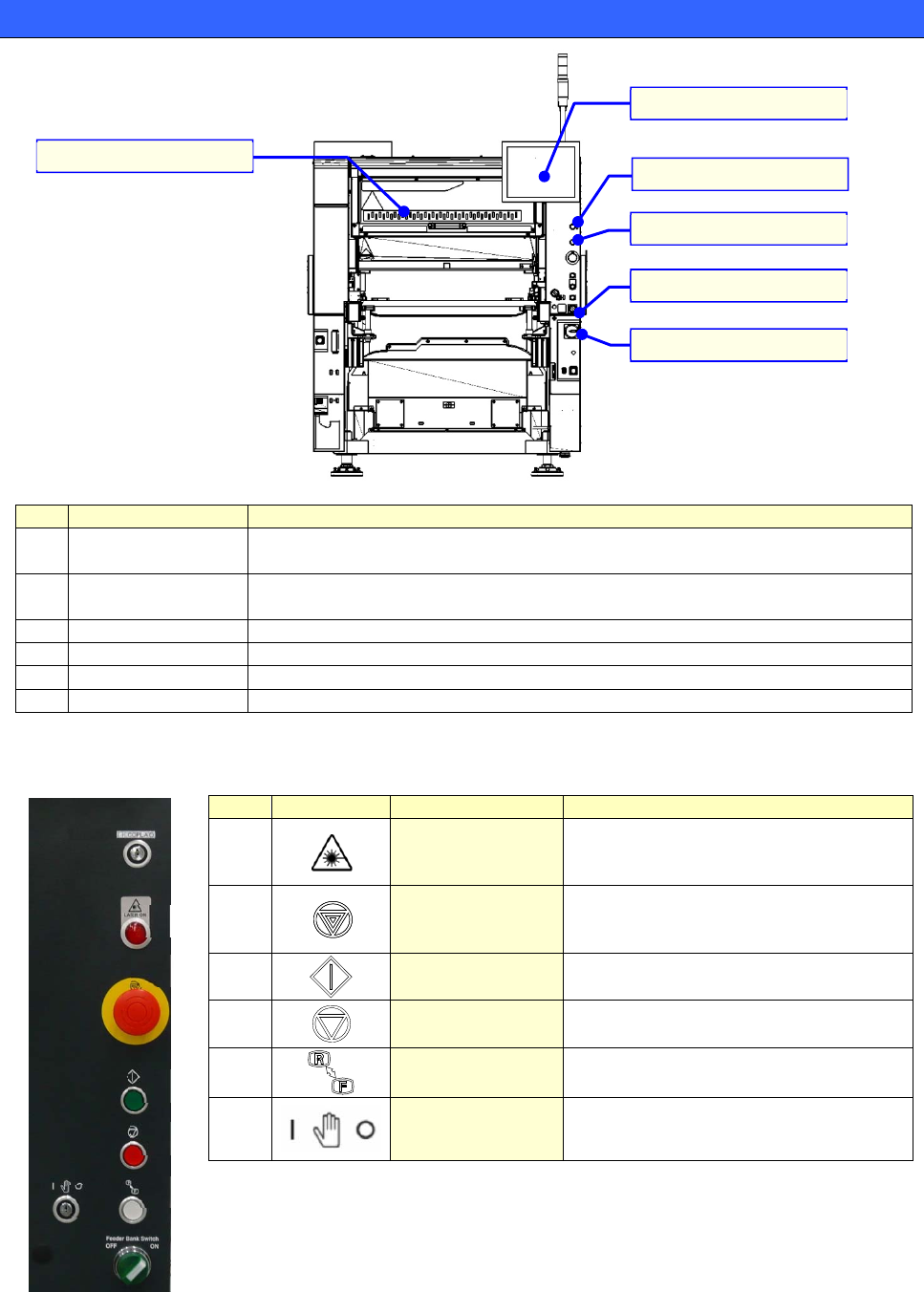

2-2 本设备的构成
(1) 主机
No. 名称 功能概要
① 监视器
触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸操作机器、输入数据。
② 共面钥匙
使用共面传感器时，必须操作共面传感器用的钥匙。
插入钥匙，逆时针旋转即可使用。
③ 操作面板 集中了各种开关，直接控制装置的运行。
④ 供料器台架开关 供料器台架的升降开关（统一更换台车使用时）
⑤ 主开关 接通或切断设备的电源。
⑥ 安全罩 生产动作中防止手等伸入装置内。
(2) 操作面板
No. 开关 名称 功能概要
①
Caution Lamp
（注意灯光）
共面检查的激光照射中亮灯。
（例外的是贴片机主机启动时会亮灯，但这
时不发射激光）。
②
Emergency
（紧急停止）
紧急停止时用此开关。
当设备出现异常动作，或有危及人体安全需
要紧急停止时，使用此开关。
③
Start
（开始）
开始开关。
执行生产等运行时，使用此开关。
④
Pause/Stop
（暂停/停止）
结束生产等运行时，按此开关。
按一次为暂停，再按一次为结束。
⑤
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
⑥
Maintenance
Key
（维护键）
此开关可切换生产模式（钥匙竖向）、维护
模式（钥匙横向）。
③操作面板
⑥安全罩
⑤主开关
①监视器
④供料器台架开关
②共面钥匙
①
②
➂
④
⑤
⑥
