操作手册 I
4-37

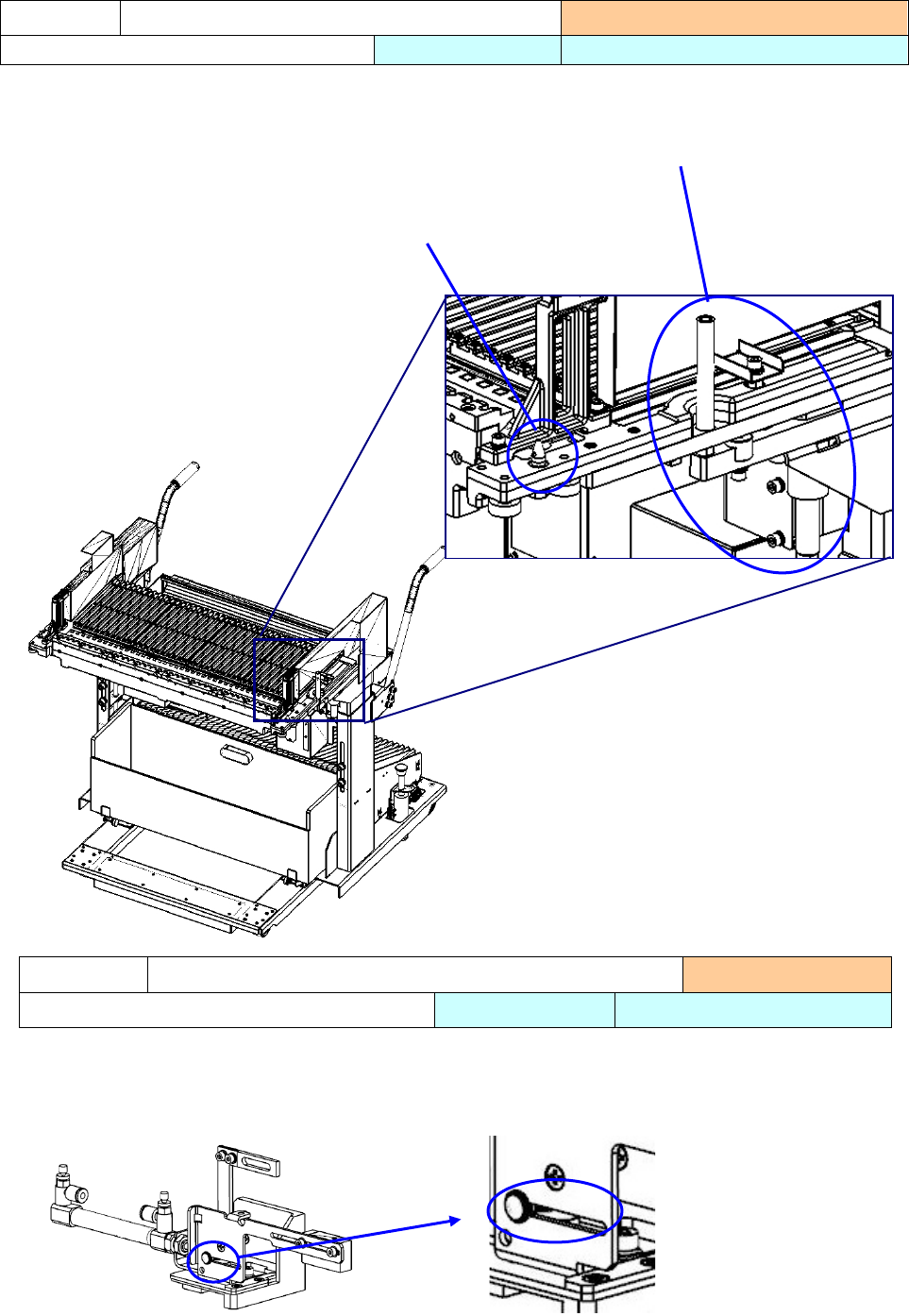

1) 请在「台架定位销」和「导轴」上涂上润滑油。
「台架定位销」所对应的贴片机一侧也请涂上润滑油。
1） 请在「停止挡销」上涂抹润滑油。
在接受端（停止挡块滑动部 L,R 停止挡块 L,R 的长孔部位）也涂抹润滑油。
注油项目
4-3-12 统一更换台
实施频度 ：2 个月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
注油项目
4-3-13 传送停止挡块
实施频率 ： 2 个月
使用工具：毛刷 使用润滑油 ：6459 润滑油 N
台架定位销（左右 2 处）
导轴（左右 4 处）
操作手册 I
4-38
4-4 消耗品列表
No
件号
品 名
个数
单元
更换
日期
(标准)
备
注
（年）
1 40046646 FILTER 12
Head
0.5
2 40001339 NOZZLE ASM 501 12 0.9
3 40001340 NOZZLE ASSEMBLY 502 12 0.9
4 40001341 NOZZLE ASSEMBLY 503 12 0.9
5 40001342 NOZZLE ASSEMBLY 504 2 0.9
6 40001343 NOZZLE ASSEMBLY 505 2 1
7 40001344 NOZZLE ASM 506 2 1
8 40001345 NOZZLE ASM 507 2 1
9 40044239 NOZZLE ASM 508C 2 1
10
40094541 CONVEYOR_BELT_EX150 4
传送
0.5 IN/OUT 用
11 40128525 CONVEYOR_BELT_75 4 0.5 选购项用
12
40128528 CONVEYOR_BELT_150 4 0.5 选购项用
13
40128134 ADHESIVE_SHEET 250 FCS - 每次更换
14
40159077 CONVEYOR_BELT_1164_2GT_2 4
传送
(双通道)
1 双通道(CENTER)
15
40159078 CONVEYOR_BELT_810_2GT_2 4 1 双通道(IN/OUT)
16
EZ445959501
BELT (1110-2GT-2) TIMING 8 1 双通道(延长 IN/OUT)
操作手册 I
4-39
4-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No
件号
品
名
个数
部位
更换标准
(
年
)
备
注
1
40068171
排气过滤器
4
Head
1
2
PX500064000
过滤器零件
1
盖（罩）
1
前后的压力差
0.1MPa
3
PX5000630A0
过滤器零件
1
盖（罩）
1
前后的压力差
0.1MPa
4
40122999
GAS_SPRING
4
盖（罩）
1
10000
次开关动作
5 40048007 BATTERY UNIT 1 电气部分 3
6
40128060
切带器主体组
*
台架
1
电动台架
选购项
7 40084841
EF ARRANGE CBL 1
BRACKET ASM
1 台架 1
电动台架用
供电电缆
8
40128804
真空泵维护套件
1
泵
0.9
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
4-6 使用润滑油、油
No
件号
品 名
容量
备注
1 MDFRX1001L0 DEFRIX OIL NO1 800ml
2 40032449 6459 GREASE N 400g 使用注油枪
3 40127626 GREASE_GUN
4 40127627 GREASE_GUN_NOZZLE
5 40046643 CG2 GREASE 2.5mg 注射器型
6 40094361 NSL GREASE 80g 使用手持油泵
7 40098975 NSK_HGP 装入小型伸缩容器的单按式安装型
8 40106055 FLEXIBLE NOZZLE 可装入 No.6 注油枪的 XY 滚珠丝杠用
9 EZ764002555 AFF＋400 400g
