操作手册 I
3-11

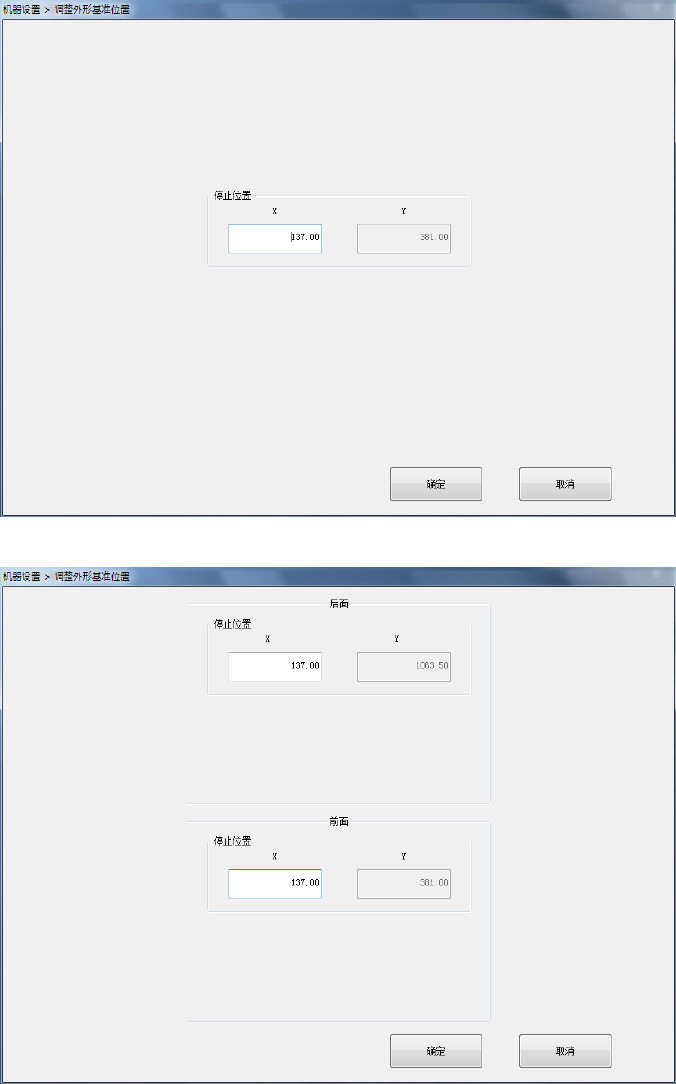

如果选择了挡块传送，要进行外形基准位置调整。
・ 外形基准位置调整(单通道)
・ 外形基准位置调整(双通道)
操作手册 I
3-12

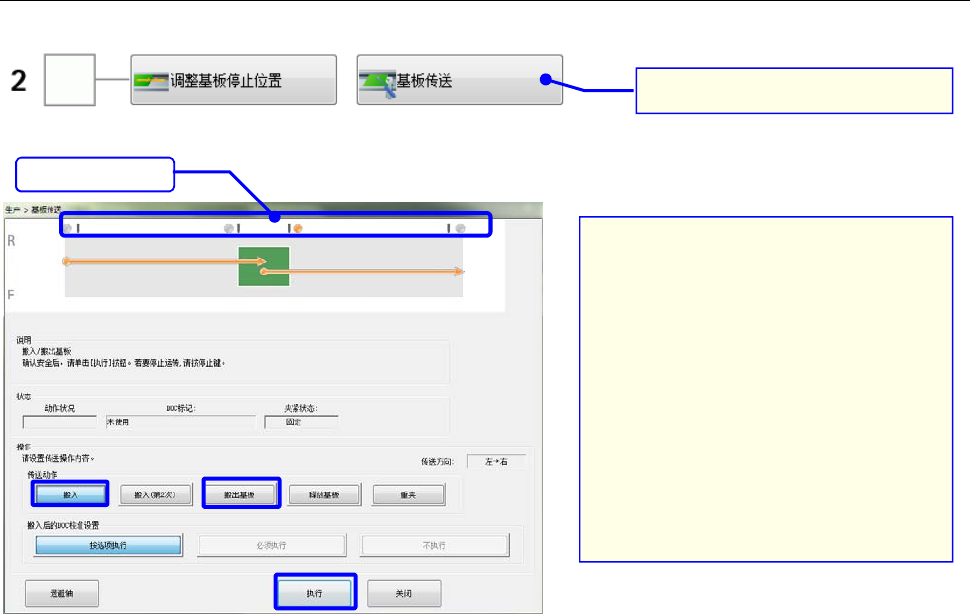

Step5-2 在基板搬送画面上执行基板搬入。
请确认是否保持与生产时的动作同步传送基板，传送动作是否有问题。
2. 把基板安装在 IN 端的基板检测传
感器反映位置上。
①确认搬入
选择[搬入]-[执行]后，基板即可搬
入。
②确认搬出
选择「搬出基板」-「执行」后，基板即
可搬出。
1. 按下「基板搬送」按钮。
基板检出传感器
①
②
操作手册 I
3-13
Step5-3 执行示教。
（1）BOC 标记示教
因基板批次不同，BOC 标记或基准领域标记有变化时，需要重新取得标记信息。
1.按下 [标记示教]。
2.
①选择要进行识别确认的 BOC 标记。
※ [第１BOC 标记]…第 1 次贴片区域
※ [第 2BOC 标记]…第 2 次贴片区域
②通过[传送控制]安装基板。
※ [基板搬入]...[第 1BOC]时选择
※ [2 段夹紧]…[第 2BOC]时选择
③关闭[传送控制]。
④按下「BOC 标记识别」按钮。
3. 请确认安全后，按下 [继续]
按钮。进行 BOC 标记识别。
①
④
②
③
