操作手册 I 4- 26 清扫 部位 4-2- 17 切带刀刃 实施频度：每 6 个月 清扫 内容 清扫切带刀刃 的脏污 使用 工具：绘画笔、六角扳手 使用 润滑油： 6459 润滑油 ※ 清扫刀刃时，请戴上防割手套 进行作业 。 1) 作业前，请关闭装置的电源。（使切带刀刃处于关闭的状态）。 2) 请松开 SL6040892TN 【 6 处】，拆下 CUTTER_COVER_B 。 3) 请拆下 SL6040892TN 【 2 处】 …
操作手册 I
4-25
清扫部位

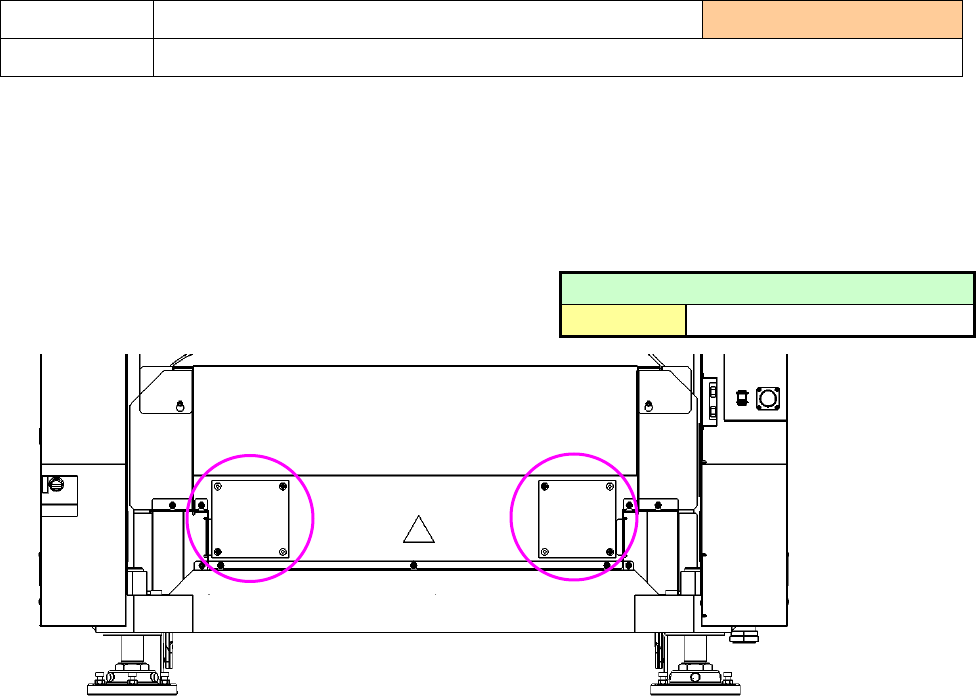

4-2-16 风扇马达过滤器
实施频度 ：每 6 个月
清扫内容 清扫风扇马达过滤器的脏污
1）请检查装置内下部的中央安全盖（安全罩）前后安装的风扇马达罩（过滤器）的脏污。
2）如果过滤器上附着明显的脏污（沾着垃圾和尘埃），请将风扇马达罩拆下，去除过滤器的脏污。
（拉动罩子即可拆下。）
3）如果过滤器的脏污很难去除，或者过滤器有损坏时，请用以下件号的过滤器进行更换。
风扇马达过滤器
(5
个一套
)
件号
HM001010020
操作手册 I
4-26
清扫部位

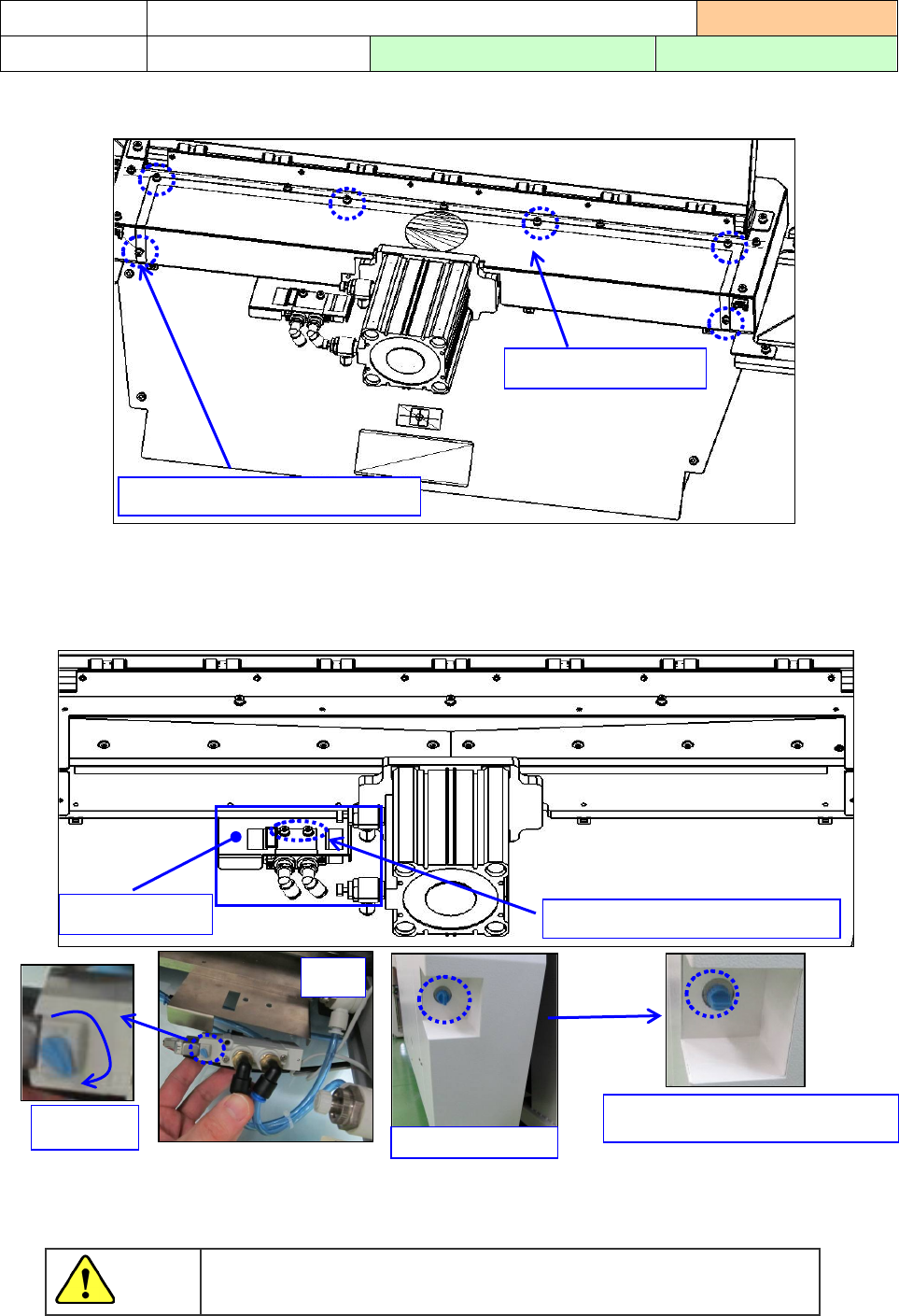

4-2-17
切带刀刃
实施频度：每 6 个月
清扫内容 清扫切带刀刃的脏污 使用工具：绘画笔、六角扳手 使用润滑油：6459 润滑油
※清扫刀刃时，请戴上防割手套进行作业。
1) 作业前，请关闭装置的电源。（使切带刀刃处于关闭的状态）。
2) 请松开 SL6040892TN【6 处】，拆下 CUTTER_COVER_B。
3) 请拆下 SL6040892TN【2 处】，从 SV_BRACKET 拆下电磁阀。
4) 拆下电磁阀后，请按下按钮(a 部)，确认切带刀刃处于打开的状态。
为了维持切带刀刃处于打开的状态，请顺时针旋转按钮（a 部）进行锁定。
※尽管电磁阀的供气已切断，但请务必将气源手控阀
(b
部
)
关闭。
5) 请戴上防割手套，用棉纱等清扫刀刃。
(请涂抹酒精，擦掉老化的润滑油。)
6) 清扫后，请在绘画笔上沾上少量润滑油，在刀刃上涂抹润滑油。(注油项目：4-3-8)
7) 请按照 2)～4)的相反步骤安装 COVER 及电磁阀。
CUTTER COVER B
SL6040892TN(圆虚线部：6 处)
切带刀刃暴露，切勿用手触摸。
警告
SL6040892TN(圆虚线部：2 处)
SV_BRACKET
锁定状态
a 部
此状态供气已被切断。
b 部（前侧左下）
操作手册 I
4-27
4-3 注油
1) 用注油枪从 XY 轴直动单元的润滑油注油孔注入润滑油。
使用润滑脂枪/注油嘴
40127626 GREASE_GUN
40127627 GREASE_GUN_NOZZLE
※ 于注油嘴，请把上述润滑脂枪上标准配备的注油嘴更换为
40127627 GREASE_GUN_NOZZLE 后使用。
危险
为防止突然起动造成事故，请切断电源后，再进行维护作业。
注意
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目

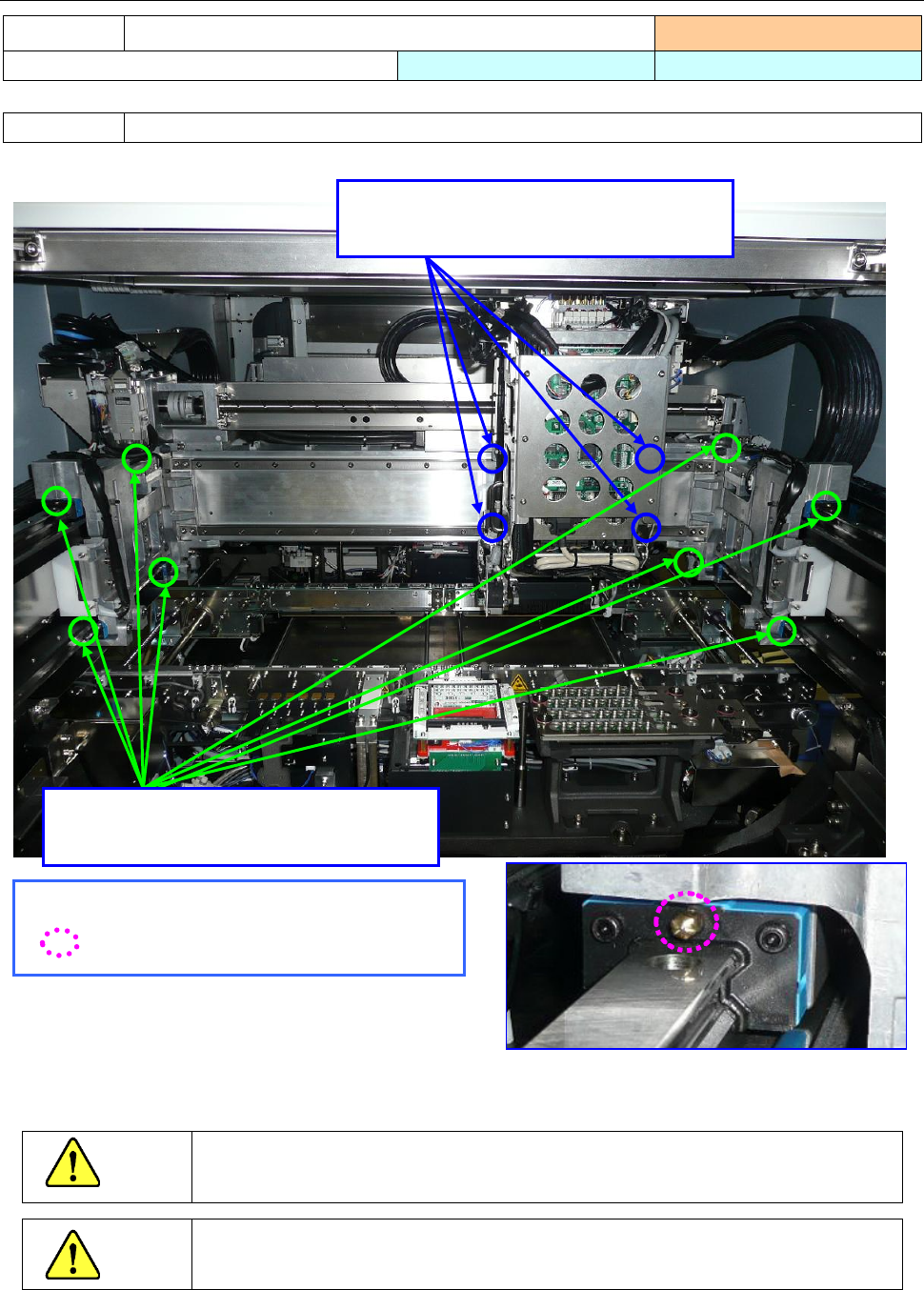

4-3-1 XY 轴直动单元
实施频度 ：每 6 个月
使用工具
：注油枪
使用润滑油
：
6459
润滑油
N
注油位置
XY
轴直动单元
※注油位置
圆圈部位
LM
导轨 润滑油注油孔
X
轴直动单元轨道 上下左右 4 处
（上述单元×2＝合计 8 处/每 1 台）
Y 轴直动单元轨道 上下前后 8 处
（上述单元×2＝合计 16 处/每 1 台）
