操作手册 I
2-1
2 设备的概要
2-1 本设备的概要
本设备，是在焊锡印刷基板上、或涂有点胶剂的电子电路基板上贴装电子元件的一种设备。
Head 从元件供应装置（带式送料器等）上吸取元件，进行定心之后，把元件贴装到程序指定的基板坐
标上。
1: 吸取元件
2: 检出元件中心与贴片位置移动
3: 在基板上贴装元件
操作手册 I
2-2
2-2 本设备的构成
(1) 主机
No. 名称 功能概要
① 监视器
触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸操作机器、输入数据。
② 共面钥匙
使用共面传感器时，必须操作共面传感器用的钥匙。
插入钥匙，逆时针旋转即可使用。
③ 操作面板 集中了各种开关，直接控制装置的运行。
④ 供料器台架开关 供料器台架的升降开关（统一更换台车使用时）
⑤ 主开关 接通或切断设备的电源。
⑥ 安全罩 生产动作中防止手等伸入装置内。
(2) 操作面板
No. 开关 名称 功能概要
①
Caution Lamp
（注意灯光）
共面检查的激光照射中亮灯。
（例外的是贴片机主机启动时会亮灯，但这
时不发射激光）。
②
Emergency
（紧急停止）
紧急停止时用此开关。
当设备出现异常动作，或有危及人体安全需
要紧急停止时，使用此开关。
③
Start
（开始）
开始开关。
执行生产等运行时，使用此开关。
④
Pause/Stop
（暂停/停止）
结束生产等运行时，按此开关。
按一次为暂停，再按一次为结束。
⑤
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
⑥
Maintenance
Key
（维护键）
此开关可切换生产模式（钥匙竖向）、维护
模式（钥匙横向）。
③操作面板
⑥安全罩
⑤主开关
①监视器
④供料器台架开关
②共面钥匙
①
②
➂
④
⑤
⑥
操作手册 I
2-3

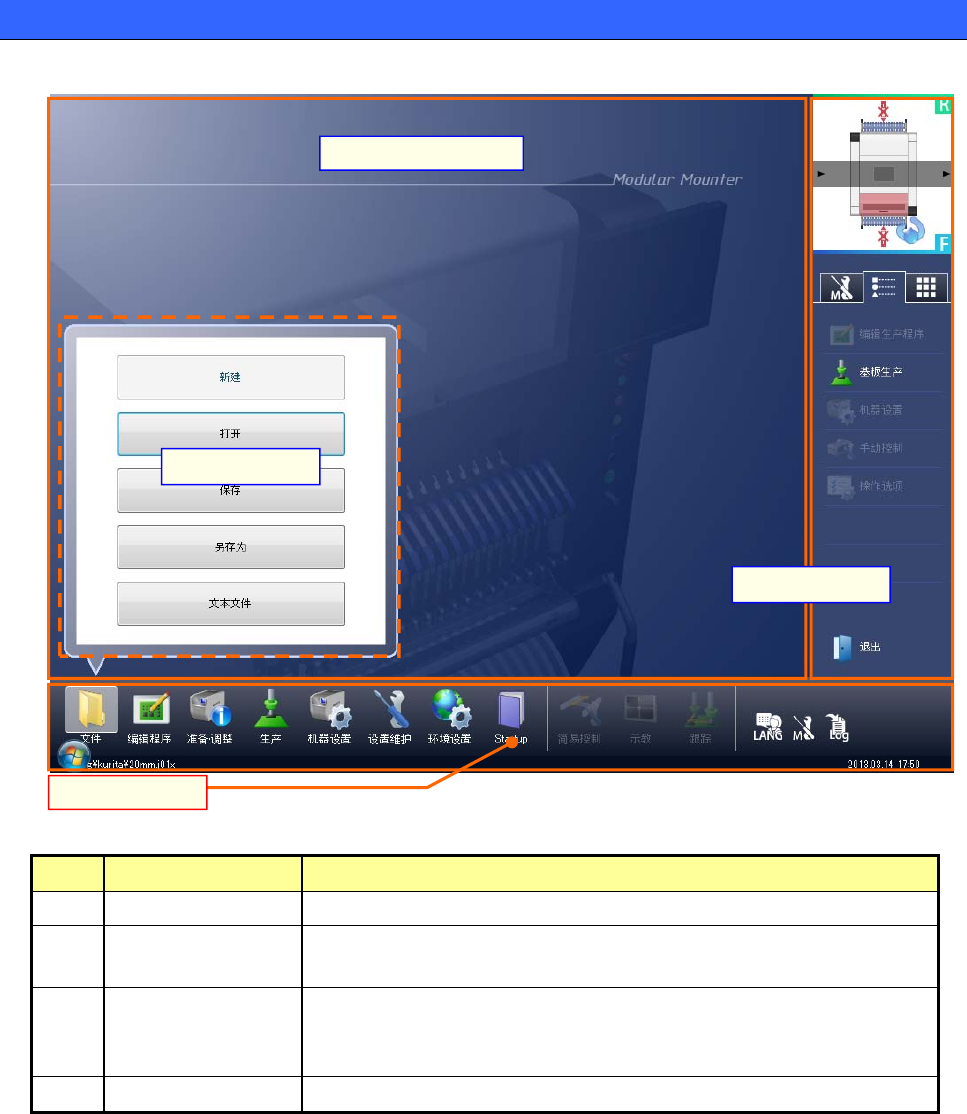

2-3 操作画面的说明
No.
名称 功能概要
① 应用程序区域 显示各应用程序的画面。
② 信息区域
显示简易非同步事件、维护信息。
通过切换选项卡，维护菜单、应用程序快捷方式菜单、软键盘。
③ 操作区域
通过桌面画面、以及各应用程序调出要使用的命令。
可调出各应用程序中可执行的常用主要功能。
显示切换显示语言等功能、生产程序名以及时间等。
④ 命令按钮 请在各应用程序中选择要执行的作业及功能。
① 应用程序区域
② 信息区域
④ 命令按钮
③ 操作区域
