操作手册 I 4- 41 8 ）请确认切带器的刀刃处于关闭状态，在气缸前侧的速度控制器上，安上止动栓 ( φ 6) 。 9 ）请拔下切带单元的插头及供气管。 排出导轨托架 供料器台架支撑架 上部排出导轨 拔下供气管 拔下插头及气管。 ( 后侧的气管在对面 ) 拔下前侧的速度控制器的气管， 装入止 动栓 ( φ 6) 。
操作手册 I
4-40
4-7 定期更换零件更换方法
※仅更换切带器的刀刃非常危险。在更换时是否更换整个切带单元，由弊公司服务部门或代理店对应。
详情请与窗口部门咨询。
＜更换切带单元＞
1） 如果是升降机规格，请在将升降机上升的状态下进行作业。
2） 请切断主机供气源的供气。

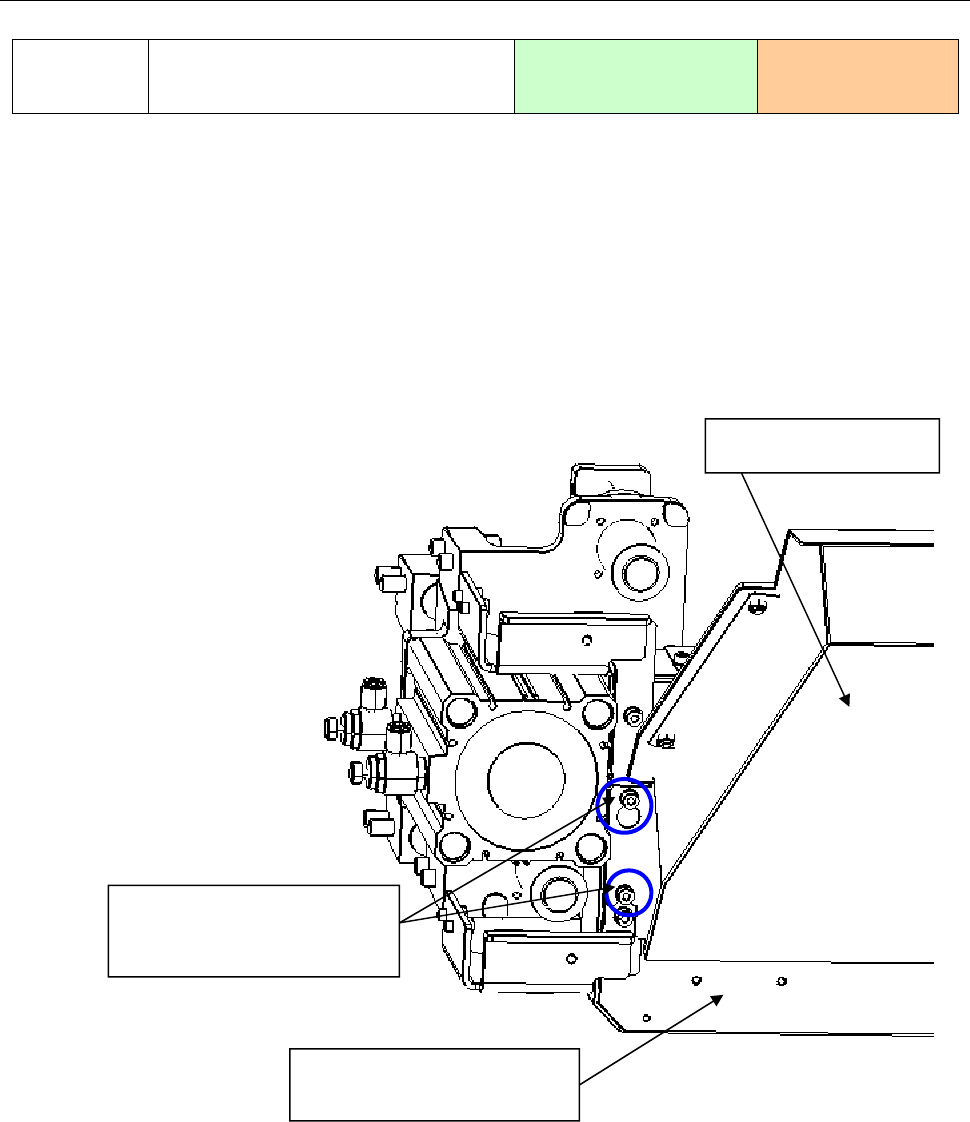

3） 请拧松固定切带单元的螺丝（带垫片的内六角螺栓 M5 L=12），拆除下部排出导轨。
4）请拆除上部排出导轨的供气管。
5）把安装在切带单元上的上部排出导轨的螺丝(带垫片的内六角螺栓 M5 L=10) 拆下。
6）再把固定供料器台架支撑架与排出导轨托架用的螺丝(带垫片的内六角螺栓 M5 L=10) 拆下，卸下排
出导轨托架。
7）卸下上部排出导轨。
检查・更换
4-7-1 切带单元的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
下部排出导轨
下部排出导轨固定螺丝
(正中间的2个)
切带单元下面
操作手册 I
4-41
8）请确认切带器的刀刃处于关闭状态，在气缸前侧的速度控制器上，安上止动栓(
φ
6)。

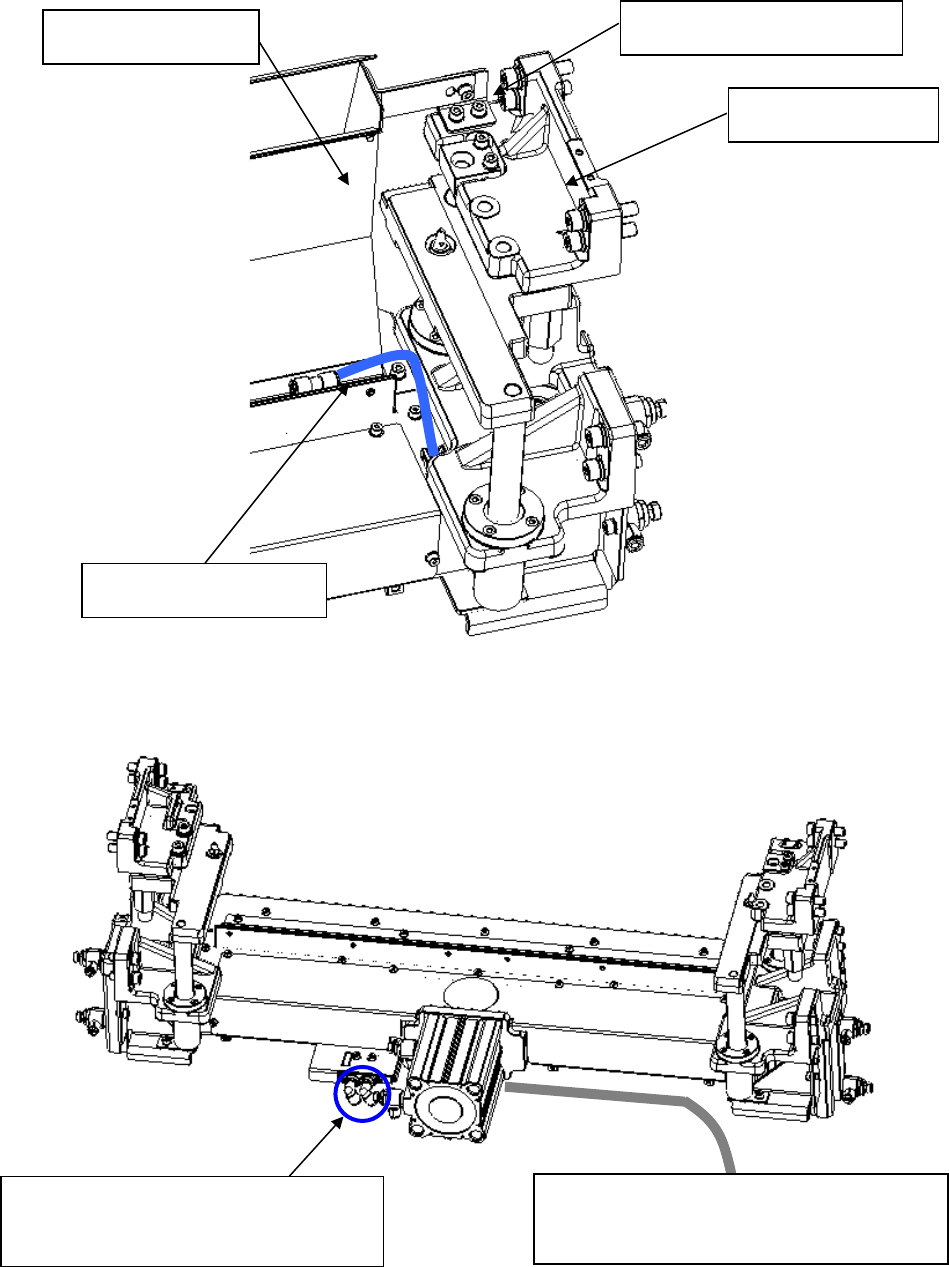

9）请拔下切带单元的插头及供气管。
排出导轨托架
供料器台架支撑架
上部排出导轨
拔下供气管
拔下插头及气管。
(后侧的气管在对面)
拔下前侧的速度控制器的气管，装入止
动栓(
φ
6)。
操作手册 I
4-42

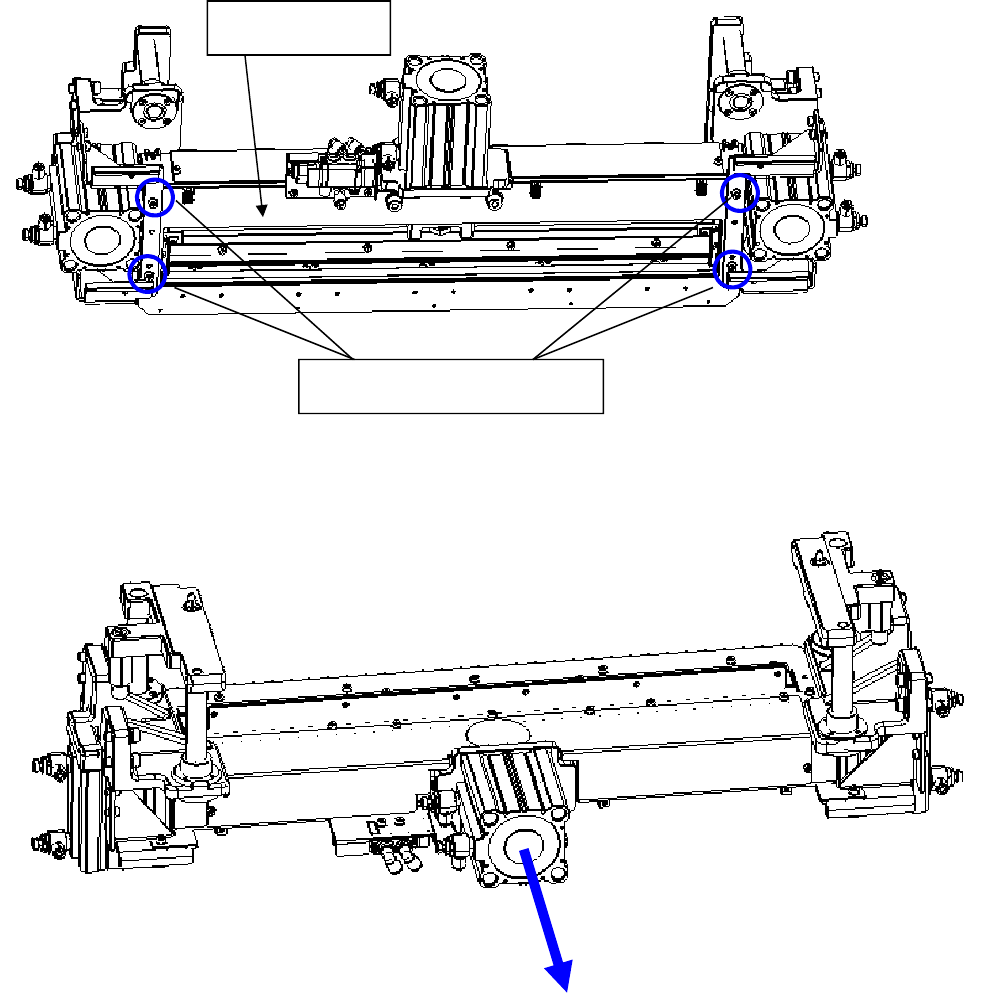

10）把切带单元支撑板上的用于固定切刀单元的螺丝(带垫片的内六角螺栓 M5 L=10) 拆下。
11）请将切带单元滑动到面前。
切带单元固定螺丝
切带器下面
