操作手册 I 4-8 1) 请检查皮带没有明显磨损或破损、松弛。 2) 如有磨损 、 破损等，请更换新皮带。 1 ） 请松开安装在 A 部的皮带松紧调整用滚轮。 标准时 (IN - OUT)_ 皮带件号 ： 40159078 标准时 (CENTER)_ 皮带件号： 40159077 传送延长时 (150mm)_ 皮带件号： EZ445959 501 检查项目 4-1- 7 传送带（双通道规格） 实施频度 ： 每周 检查 内容 检查传送带…
操作手册 I
4-7
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。
1) 把安装在 A 部位长孔中的调整传送带松紧用的滑轮松开。
2）请从传送滑轮上拆下传送带，更换以下件号的传送带。
IN
、
OUT
标准
选购项（传送延长
75mm
）
40094541 40128525
3) 请调整传送带的张力。

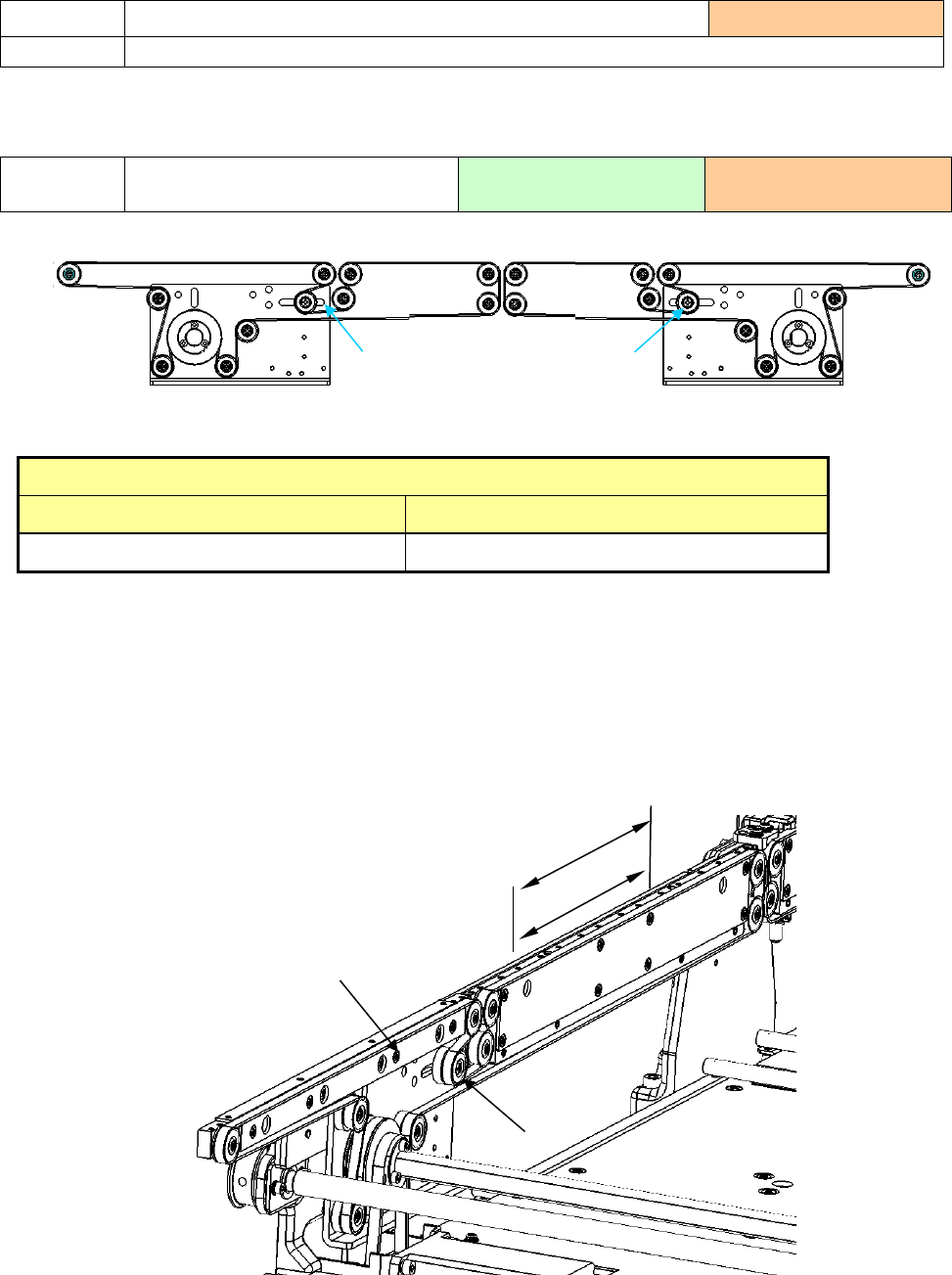

① 在传送带松弛时(传送带没有张力)，用“油性笔”在传送带上平坦部分间距200mm「B」处，做2
处标记。
② 按照与1)相反的步骤，转动「A部」的「传送滑轮」，撑紧传送带张力，在2处标记的间距达到
201mm的位置上，拧紧传送滑轮。
请注意工作台部分，不要因传送带张力加大而使传送带轨道S上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
4-1-6 传送带（单通道规格）
实施频度 ：每周
检查内容
检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
A
A
A
201mm
20
0mm
Ａ
传送带
操作手册 I
4-8
1) 请检查皮带没有明显磨损或破损、松弛。
2) 如有磨损、破损等，请更换新皮带。
1） 请松开安装在 A 部的皮带松紧调整用滚轮。
标准时 (IN-OUT)_皮带件号：40159078
标准时(CENTER)_皮带件号：40159077
传送延长时(150mm)_皮带件号：EZ445959501
检查项目
4-1-7 传送带（双通道规格）
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换
更换传送带
使用工具：
螺丝刀、扳手
更换标准 ： 1 年

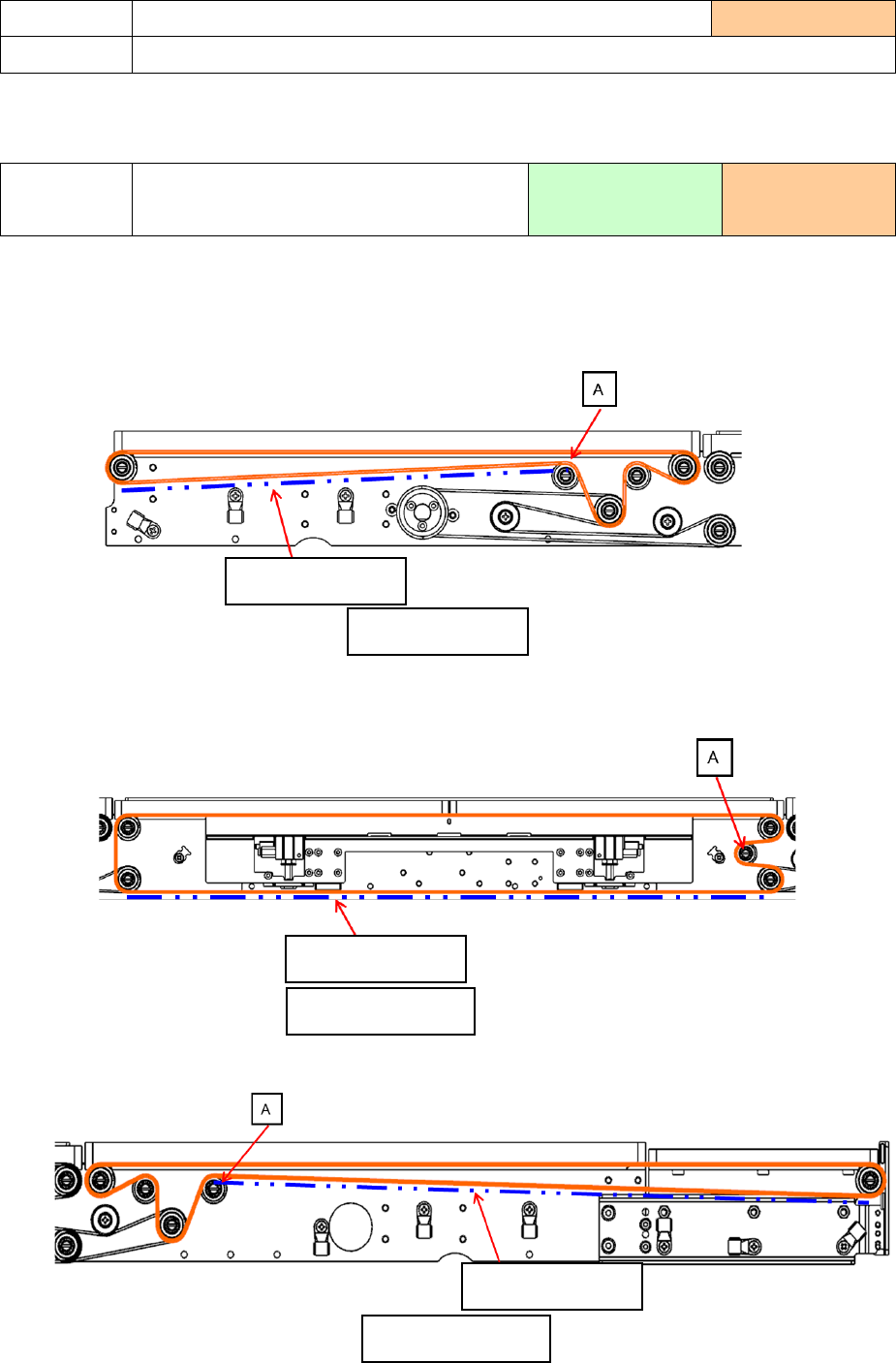

Span（虚线部分）
*对面也同样
Span（虚线部分）
*对面也同样
Span（虚线部分）
*对面也同样
操作手册 I
4-9
2) 请从传送滚轮拆下传送带，更换以下件号的皮带。
IN・CENTER・OUT
标准 选项（传送延长 150mm）
40159077
EZ44595901
40159078
3) 请按照以下设定值调整传送带的张力。
※各皮带的适当松紧度为 15±5N。
项目：请按照【传送带更换】所记载的图的虚线部分进行 Span 测量。
松紧度设定值
皮带件号 松紧度设定值
40159077
Weight：1.3g/m
Width：2mm
Span：274mm
40159078
Weight：1.3g/m
Width：2mm
Span：488mm
EZ445959501
Weight：1.3g/m
Width：2mm
Span：424mm
