操作手册 I 4- 56 (4) 管道系统图 ( 切带器 ， 2 处通用 ) No. 件号 品名 ① P A800600100 AIR CYLINDER ② 40093976 SPEED_CONTROLLER ③ PV155207000 SOLENOID V AL VE ④ PX055104000 SILENCER 切断方向 φ 6 φ 6 切断方向 前后通用
操作手册 I
4-55
(3) 管道系统图（统一更换台）
No.
件号 品名
① PA800750100 AIR CYLINDER
② PA800750200 AIR CYLINDER
③ PV015125000 MANUAL VALVE
④ PV025103000 CHECK VALVE
⑤ 40093976 SPEED_CONTROLLER
⑥ PX055104000 SILENCER
⑦ PV010505100 MECHANICAL VALVE
⑧ PV010505000 MECHANICAL VALVE
<电动更换台专用规格>
前后通用
操作手册 I
4-56

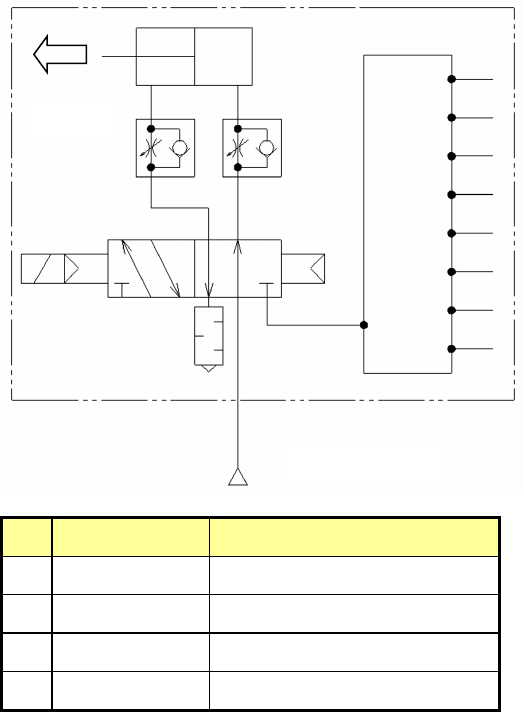

(4)
管道系统图
(
切带器，
2
处通用
)
No.
件号
品名
① PA800600100 AIR CYLINDER
② 40093976 SPEED_CONTROLLER
③ PV155207000 SOLENOID VALVE
④ PX055104000 SILENCER
切断方向
φ6
φ6
切断方向
前后通用
操作手册 I
5-1
5
生产时的各项处理
生产中发生的主要错误、无元件等相关处理方法。
5-1 无元件
※ 无元件时的停止时间，与操作选项的设置不同。
＜勾选“发生无元件暂停”时＞
发生无元件后，立即显示以下画面，装置暂停。
＜未勾选“发生无元件暂停”时＞
可贴片的元件全部贴片后，显示如下画面，装置暂停。
错误原因 错误处理方法
1
无元件 补充完元件，或将发生无元件的原 因（ 料
带
堵塞等）处理后，选择「重试」，按下
[开始开关]。
2
元件吸取错误。
（送料带剥离堵塞、传送不畅
等造成的吸取位置偏离等）
3
吸取重试超次
