操作手册 I
3-7

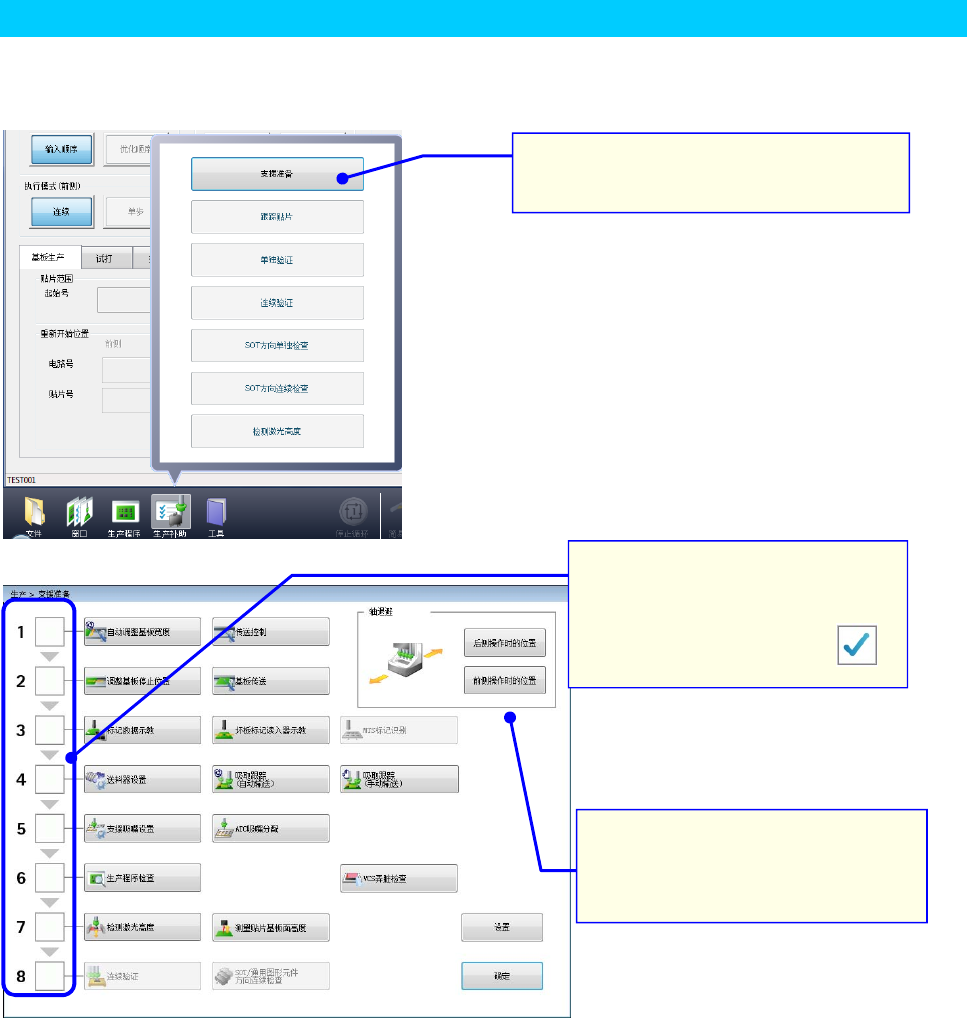

Step5 执行支援准备。
可以使用「支援准备」功能，边确认步骤，边进行生产准备。
请按照步骤，设置各个项目。
2. 显示「支援准备」画面。
请依次执行 1～8 的项目。
完成作业后，显示勾号。
1. 按下「生产补助」-「支援准备」。
3. 前后 Head 部分妨碍作业时，
按画面右上的[轴退避]，使 Head
退避。
操作手册 I
3-8

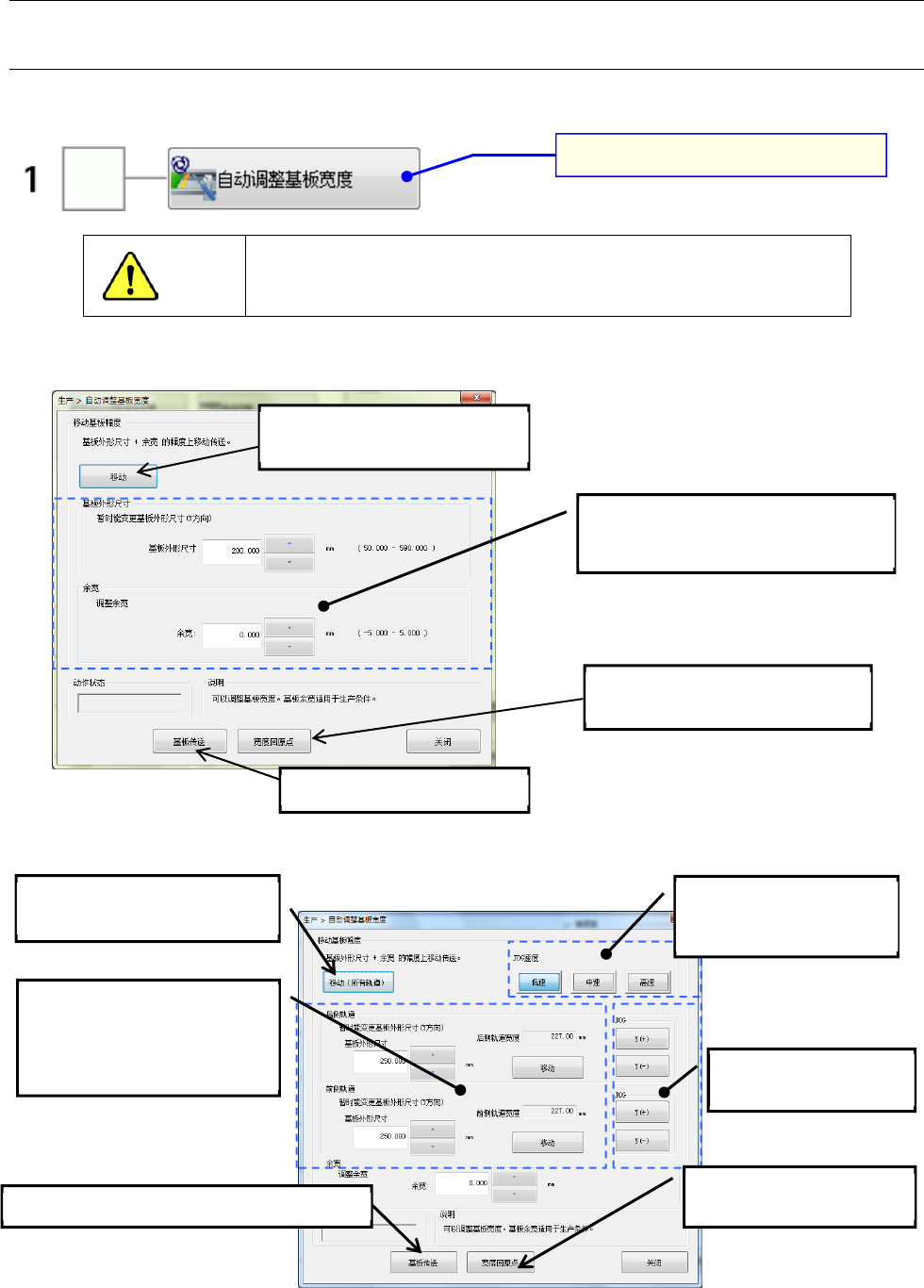

Step 5-1 进行传送设置。
调整传送部分，使得基板传送顺畅。
(1) 设置传送轨道宽度
按下画面的 1「自动调整基板宽度」，即可显示「自动调整基板宽度」画面。
「自动基板宽度调整」在单通道、双通道下，有不同的操作。
注意
按照以下说明点击[移动]按钮后，传送即随之启动。
点击之前，务必确认传送活动区域没有妨碍物体。
1) 自动基板宽度调整(单通道)
2) 自动基板宽度调整(双通道)
1.
请按下
[
自动调整基板宽度
]
。
③选择[移动]，调整宽度。
马达旋转，执行调整。
① 选择[宽度回原点]，
执行传送的返回原点。
② 输入[尺寸]、[余宽]。
（[余宽]宽度不适合基板传送宽度时，
请输入。大致为－0.5mm〜0.5mm。）
④ 请检查传送是否顺畅。
③请选择［移动(所有轨道)］，
进行宽度调整。
②请输入［尺寸］。可按照前通
道、后通道分别输入。
(选择[移动]后，可实施任意
通道的宽度调整)
⑥可通过［JOG］对宽度
调整进行微調。
⑤请从高速、中速、低速
中选择［JOG 速度］。
④ 请检查传送是否顺畅。
①请选择［宽度回原点］实
施传送的返回原点。
操作手册 I
3-9
(2) 传送控制
夹紧基板时，为了防止基板向下弯曲，要配置支撑销。
使用较薄的基板或较大基板时，由于弯曲较大，推荐配置支撑销。
3. 把基板放在传送通道上后，在传送
控制画面中进行操作，将支撑台升高。
①请选择「支撑台」选项卡。
②再选择「支撑台」。
③输入基板厚度尺寸，必须输入负数。
例)基板厚度为 1.6mm 时，
请输入“-1.60”。
④操作台架的升、降。
4. 请确认支撑销的位置。此外，请用手
从上面轻轻地压基板，确认有支撑销
支撑着基板。
1. 请按下「传送控制」按钮。
2. 要根据基板的形状，在支撑台上配置支
撑销。
*请确认支撑销下面没有附着芯片等物。
*两面贴片的基板，配置支撑销时要注意
不要让支撑销碰到基板背面已贴装好的元件。
①
③
②
④
