- - 74. ACCESSORIE SPARTCOM PONENTS 5 1 5 0 6 4 8 3 5 3 7 7 7 8 3 2 4 5 3 1 2 1 3 3 2 0 1 0 1 1 1 2 8 3 4 3 2 3 0 4 9 2 7 2 5 2 4 1 9 1 4 1 5 1 8 1 6 1 7 1 2 1 3 2 9 9 2 3 2 2 2 6 3 9 4 1 3 8 4 3 4 4 4 2 4 0 4 5 4 6 …

100%1 / 284
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-93831 DRIVECYLINDERUNIT 2
2 400-93843 DRIVERSUPPORT (1)
3 400-00575 DRIVECYLINDERL (1)
4 400-00576 DRIVECYLINDERR (1)
5 SL-6051292-TN SCREWM5L=12 (2)
6 SL-6052592-TN SCREWM5L=25 (6)
7 PJ-3080600-03 UNIONY (1)
8 BT-0600400-EC URETHANETUBEBLUE6X4 (0.8)
9 E2634-721-0A0 DRIVERBRACKETSUPPORTAASM. 2
10 E2634-721-000 DRIVERBRACKETSUPPORTA (2)
11 SL-6052092-TN SCREWM5L=20 (4)
12 SL-6053592-TN SCREWM5L=35 (4)
13 400-26804 DSCONNECTORBRACKET 2
14 SM-4861001-SC SCREWM2.6L=10 8
15 SL-6051092-TN SCREWM5L=10 2
16 401-14142 MFIXEDBANKUNIT 2
17 WP-0841601-SC WASHERM8 (2)
18 WS-0820002-KN SPRINGWASHERM8 (2)
19 E2501-729-AA0-D FEEDERBANKASM (1)
20 E2501-729-0B0 FEEDERBANK(30)COMPL. (1)
21 E2502-729-000 PLATESTANDL (1)
22 E2503-729-000 PLATESTANDR (1)
23 E2515-729-000 FIXINGPLATE (1)
24 E2516-729-000 NUMBERPLATE (1)
25 E2505-729-0A0 MARKASM. (2)
26 E2601-725-000 MARK (1)
27 E2505-729-000 MARKBASE (1)
28 E2504-729-000-A LOCKSHAFT (1)
29 E2513-729-000-A FIXINGPLATEB (4)
30 E2608-721-000 PLATESUPPORT (4)
31 E2609-721-000 BANKLOCATEPINA (1)
32 E2610-721-000 BANKLOCATEPINB (1)
33 400-98252 POSITIONLABEL (1)
34 SM-8041402-TP SCREWM4X0.7L=14 (4)
35 SM-6040802-TN SCREWM4X0.7L=8 (17)
36 SL-6031292-TN SCREWM3L=12 (12)
37 SL-6041292-TN SCREWM4L=12 (5)
38 SL-6041692-TN SCREWM4L=16 (8)
39 SL-6041292-TN SCREWM4L=12 (4)
40 SL-6052092-TN SCREWM5L=20 (4)
41 SM-4040655-SN SCREWM4X0.7L=6 (8)
42 SM-6030552-KS SCREW (9)
43 NM-6080003-SC NUTM8X1.25TYPE3 (2)
44 WP-0841601-SC WASHERM8 (2)
45 WS-0820002-KN SPRINGWASHERM8 (2)
46 SL-6084092-TN SCREWM8L=40 (2)
47 SM-6085002-TN SCREW (2)
48 400-93832 DCAIRPARTS 2
49 PJ-3080600-03 UNIONY (2)
50 PJ-3010651-06 FEMALEUNION (1)
51 E2904-700-000 SOCKET (1)
52 PJ-3040600-01 REDUCERELBOW (1)
53 PJ-3080600-03 UNIONY (1)
54 BT-0600400-EC URETHANETUBEBLUE6X4 (4)
55 401-14155 FEEDERSENSBRASM 1
56
#01
401-14955 FEEDER_SENSBRASM3010 1
57 401-14734 SENSORBRFL (1)
58 401-10192 SENSORBRFR (1)
59
#01
401-14952 SENSORBRFR3010 (1)
60 401-14729 SENSORBRRR (1)
61 SL-6051292-TN SCREWM5L=12 (8)
62 HX-0029400-00 FIXEDBASE (3)
63 SL-4030691-SC SCREWM3L=6 (3)
64 401-10193 SENSORBRR (1)
65 401-14156 MBANKFSENSORASM 1
66 401-10001 FD-FLOAT(FF)RECEIVESENSASM (1)
67 401-10002 FD-FLOAT(FR)EMISSINSENSASM (1)
68 401-10003 FD-FLOAT(FR)RECEIVESENSASM (1)
69 SM-4020501-SC SCREWM2L=5 (8)
70 401-10190 FSDBR (4)
71 SL-6030692-TN SCREWM3L=6 (8)
72 401-10000 FD-FLOAT(FF)EMISSINSENSASM (1)
73 401-14157 MBANKRSENSORASM 1
74 401-10005 FD-FLOAT(RF)RECEIVESENSASM (1)
75 401-10006 FD-FLOAT(RR)EMISSINSENSASM (1)
76 401-10007 FD-FLOAT(RR)RECEIVESENSASM (1)
77 SM-4020501-SC SCREWM2L=5 (8)
78 401-10190 FSDBR (4)
79 SL-6030692-TN SCREWM3L=6 (8)
80 401-10004 FD-FLOAT(RF)EMISSINSENSASM (1)
- -
74.ACCESSORIESPARTCOMPONENTS
5 1
5 0
6
4 8
3 5 3 7
7
7 8
3
2
4
5
3 1
2 1
3 3
2 0
1 0 1 1
1
2 8
3 4
3 2
3 0
4 9
2 7
2 5
2 4
1 9
1 4
1 5
1 8
1 6
1 7
1 2
1 3
2 9
9
2 3
2 2
2 6
3 9
4 1
3 8
4 3 4 4
4 2
4 0
4 5
4 6
4 7
- -

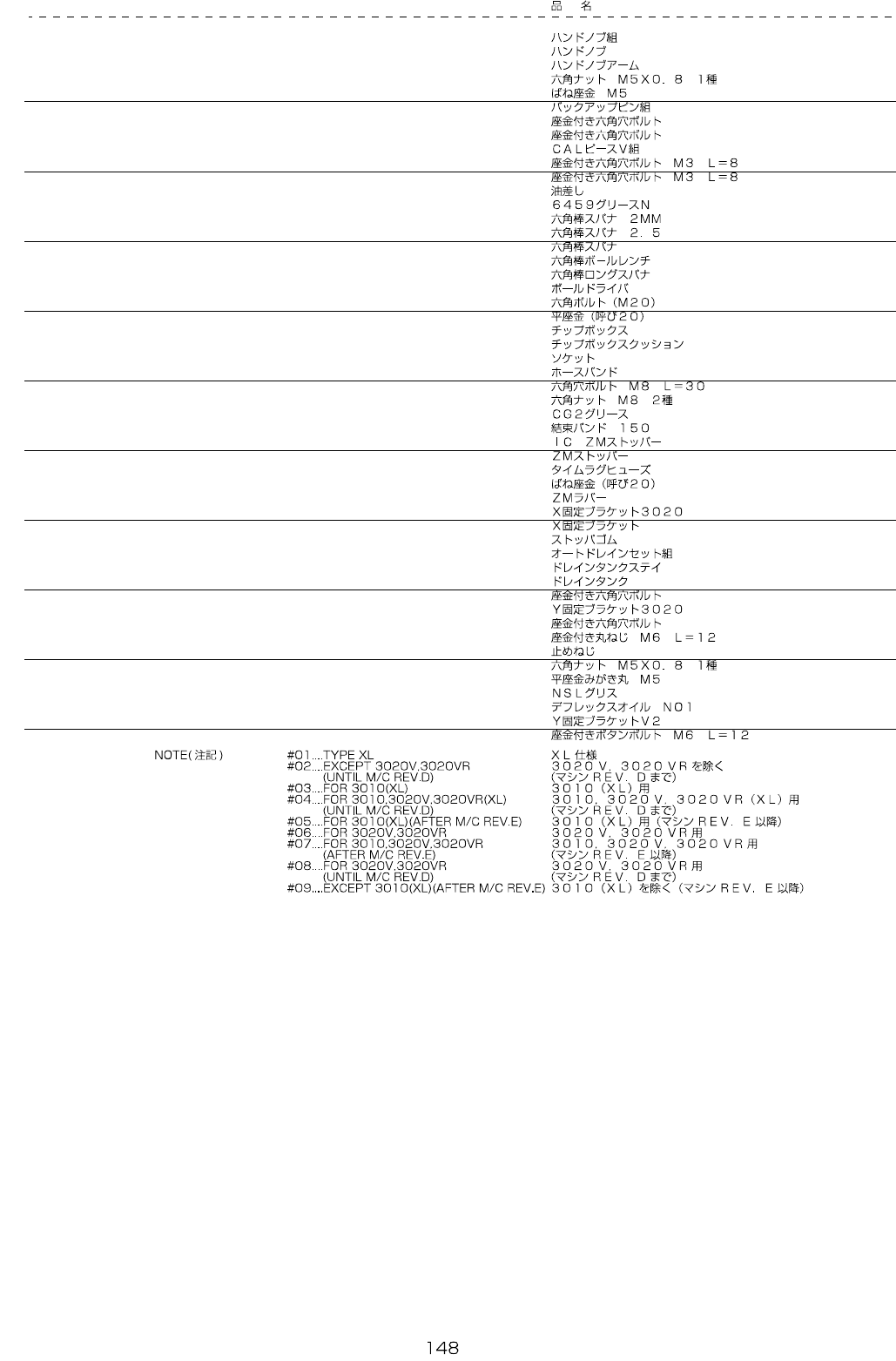

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-72349 HANDKNOBASM 1
2 400-72363 HANDKNOB (1)
3 400-72364 HANDKNOBARM (1)
4 NM-6050001-SC NUTM5X0.8TYPE1 (1)
5 WS-0510002-KN SPRINGWASHERM5 (1)
6 400-34506 BACKUPPINASSEMBLY 12
7
#04
SL-6041092-TN SCREW 4
8
#07
SL-6041092-TN SCREW 2
9 E5190-729-0A0 CALPIECE 1
10
#09
SL-6030892-TN SCREW 7
11
#05
SL-6030892-TN SCREWM3L=8 6
12 J1067-000-000 OILER 1
13 400-32449 6459GREASEN 1
14 J1066-000-00B HEXAGONALWRENCHKEY(2MM) 1
15 J1066-000-00C HEXAGONALWRENCHKEY2.5 1
16 J1066-000-00D HEXAGONALWRENCHKEY 1
17 J1066-000-00E HEXAGONALBOWLWRENCH 1
18 J1066-000-A0G HEXAGONALLONGSPANNER 1
19 J1080-000-000 BOLLSCREWDRIVER 1
20 288-46400 BOLT 4
21 288-46509 WASHER 4
22 400-45985 CHIPBOX 1
23 400-45986 CHIPBOXCUSHION 1
24 PJ-0700000-01 SOCKET 1
25 161-21907 HOSEBAND 1
26 SM-6083002-TN SCREWM8L=30 12
27 NM-6080002-SC NUTM8 12
28 400-46643 CG2GREASE 1
29 EA-9500B02-00 CABLEBAND150 10
30
#06
400-46529 ICZMSTOPPER 1
31 400-46528 ZMSTOPPER 6
32
#08
HF-0110025-S0 SLO-BLOFUSE 3
33 288-46608 SPRINGWASHER 4
34 400-46644 ZMRUBBER 7
35
#04
400-71556 XFIXBR3020 1
36
#07
401-34639 X_FIX_BR 1
37
#07
E2424-725-000 STOPPERRUBBERR 1
38
#01
400-01639 AUTODRAINSETASM 1
39 400-16814 DRAINTANKSTAY (1)
40 400-16815 DRAINTANK (1)
41 SL-6040892-TN BOLT (2)
42
#03
400-71557 Y_FIX_BR_3020 2
43
#03
SL-6040892-TN BOLT 8
44
#03
SL-3061232-TN SCREW 6
45 SM-8052502-TP SCREWM5X0.8L=25 24
46 NM-6050001-SC NUTM5X0.8TYPE1 24
47 WP-0531001-SC WASHERM5 24
48 400-94361 NSLGREASE 1
49 MDF-RX1001L0-9 DEFRIXOILNO1 1
50
#02
401-06051 YFIXBRV2 2
51
#02
SL-3061232-TN SCREWM6L=12 8
