KE-3010_KE-3020V_KE-3020VR-Rev06.pdf - 第183页

- - REF.NO NOTE PARTNO DESCRIPTION  Qty 1 #03 401-15002 CONVEYORCO VERLWASM 1 2 401-145 76 CONVEYORCOVERLW (2) 3 401-145 77 CONVEYORSIDEC OVERLW (2) 4 401-145 78 CONVEYORUPPE RCOVERLW (2)…

100%1 / 284
- -
87.CONVEYOR(W)COMPONENTS
1
2
8
6
8
5 2
4 9
5 6
1 0 1 1
A
6
A
8
8
4 3
5 0
4 8
4 7
4 8
4 7
4 6
4 6
4 5
4 5
4 4
4 4
5 1
5 4
5 4
5 3
5 5
5 6
8
8
7
8
6
5
8
7
4
8
3
2
5
8
8
3
4
2 2
2 9
3 0
1 7
1 5
1 4
2 0
2 1
1 3
B
B
1 9
1 8
1 6
3 1
3 3
A
3 4
3 4
2 3
A
1 2
3 2
2 7
2 4
2 5
2 6
2 8
9
3 7
3 8
3 5
3 6
3 9
4 1
4 0
3 9
4 2
5 9
6 2
5 8
6 0
6 3
5 7
6 1
6 1
- -

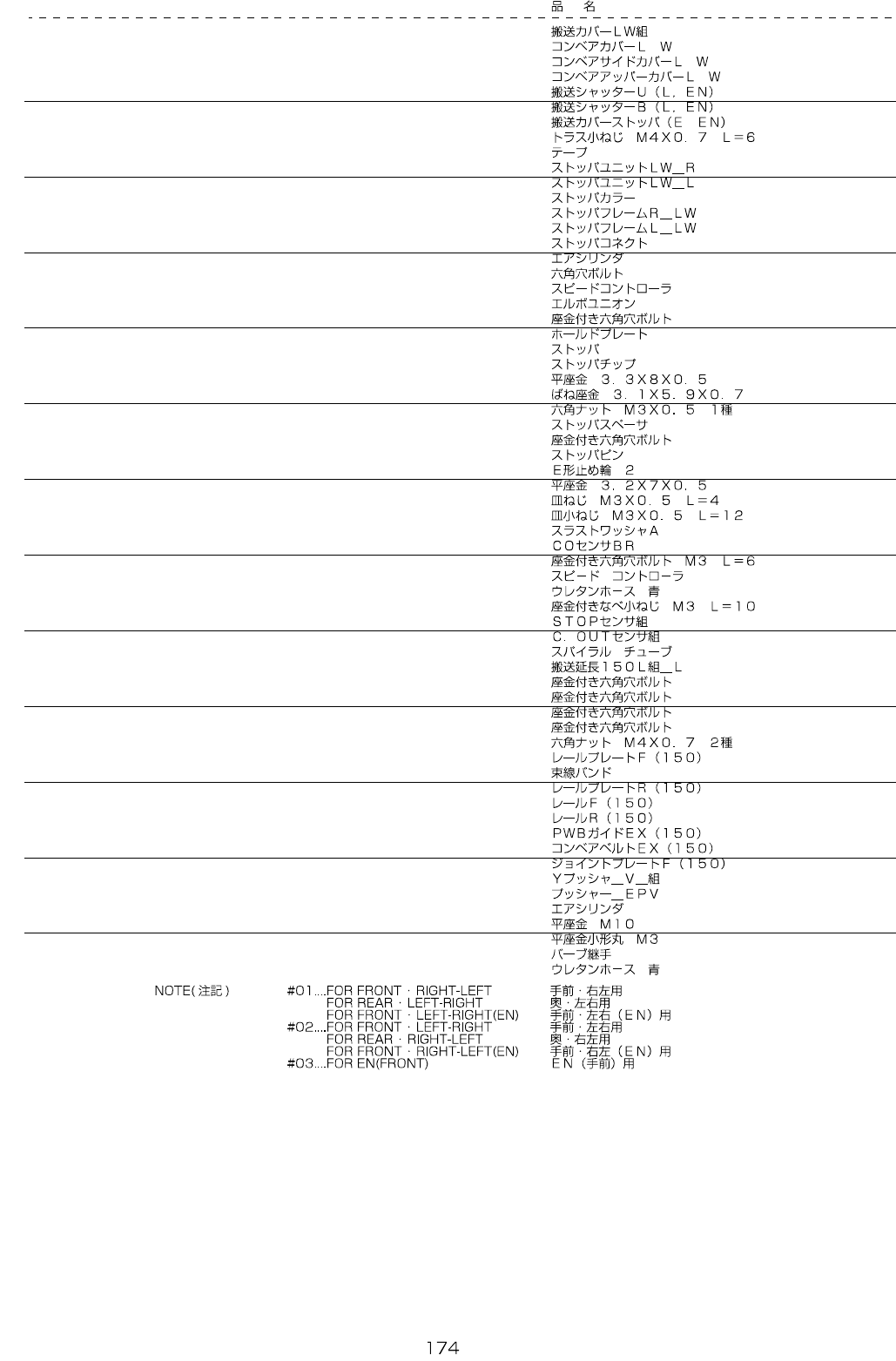

REF.NO NOTE PARTNO DESCRIPTION Qty
1
#03
401-15002 CONVEYORCOVERLWASM 1
2 401-14576 CONVEYORCOVERLW (2)
3 401-14577 CONVEYORSIDECOVERLW (2)
4 401-14578 CONVEYORUPPERCOVERLW (2)
5 400-01484 CONVEYORSHUTTERU(LEN) (2)
6 400-01485 CONVEYORSHUTTERB(LEN) (2)
7 400-27245 CONVEYORCOVERSTOPPER(EEN) (2)
8 SM-0040601-SC SCREWM4X0.7L=6 (40)
9 400-01490 TAPE (4)
10
#02
401-14944 STOPER_UNIT_LW_R 1
11
#01
401-14945 STOPER_UNIT_LW_L 1
12 E2038-721-000 STOPPERCOLLAR (1)
13
#02
401-10736 STOPPER_FLAME_R_LW (1)
14
#01
401-10737 STOPPER_FLAME_L_LW (1)
15 400-00911 STOPERCONNECT (1)
16 PA-1002008-A0 AIRCYLINDER (1)
17 SM-6031402-TN SCREWM3X0.5L=8 (2)
18 PC-0105080-00 SPEEDCONTROLLER (1)
19 PJ-3040405-11 ELBOWUNION (1)
20 SL-6041292-TN SCREW (2)
21 E2169-721-000 HOLDPLATE (1)
22 400-00909 STOPER (1)
23 E2233-725-000 STOPPERCHIP (1)
24 WP-0330516-SC WASHER3.3X8X0.5 (1)
25 WS-0310002-KN SPRINGWASHERM3 (1)
26 NM-6030001-SC NUTM3X0.5TYPE1 (1)
27 400-23788 STOPERSPACER (1)
28 SL-6030842-TN SCREWM3L=8 (1)
29 400-00910 STOPPERPIN (1)
30 RE-0200000-K0 E-RING (1)
31 WP-0320501-SC WASHERM3 (1)
32 SM-1030401-SE SCREWM3L=4 (1)
33 SM-1031201-SC SCREWM3X0.5L=12 (1)
34 E2039-721-000 WASHERA (2)
35 401-13940 CO_SENSOR_BR (1)
36 SL-6030692-TN SCREWM3L=6 (2)
37 PC-0124010-00 SPEEDCONTROLLER (1)
38 BT-0400251-EA TUBEHOSE,BLUE (0.5)
39 SL-4031091-SC SCREWM3L=10 (4)
40 401-10065 STOPSENSORASM (1)
41 401-10066 C.OUTSENSORASM (1)
42 HX-0031400-00 SPIRALTABE (0.3)
43 401-14920 CONVEYOREXTENSION150L_ASM_L 1
44 SL-6031092-TN SCREW (6)
45 SL-6031092-TN SCREW (4)
46 SL-6041292-TN SCREW (6)
47 SL-6041092-TN SCREW (8)
48 NM-6040002-SN NUTM4 (8)
49 400-11053 RAILPLATEF(150) (1)
50 HX-0044000-00 CABLEBAND (5)
51 400-11054 RAILPLATER(150) (1)
52 400-11055 RAILF(150) (1)
53 400-11056 RAILR(150) (1)
54 400-11057 PWBGUIDEEX(150) (2)
55 400-11058 CONVEYORBELTEX(150) (2)
56 400-11072 JOINTPLATEF(150) (2)
57 401-23832 Y_PUSHER_V_ASM 1
58 401-22126 PUSHER_EPV (1)
59 PA-0600505-A0 AIRCYLINDER (1)
60 WP-1052000-SD WASHERM10 (2)
61 WP-0320500-SF WASHER3.2X7X0.5 (2)
62 PJ-0460590-05 CONNECTOR (1)
63 BT-0400251-EA TUBEHOSE,BLUE (0.12)
- -
