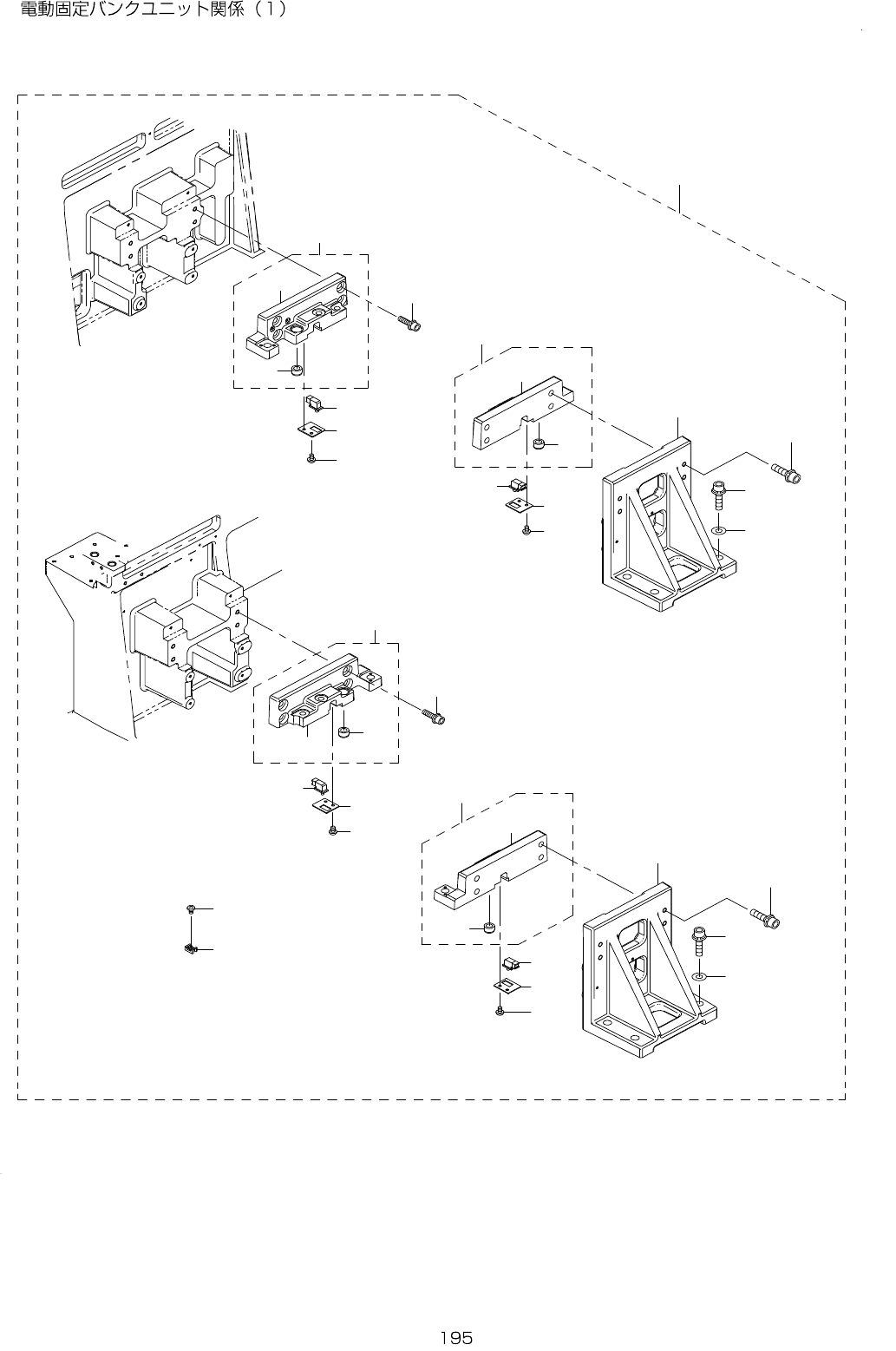

- - 98. EFIXEDBAN KUNITCOMPO NENTS(1) 1 1 2 4 5 2 1 2 4 5 2 1 5 1 2 1 2 1 5 1 1 1 4 1 6 1 5 1 5 1 4 1 6 3 1 3 1 0 1 1 9 7 8 8 6 7 6 1 0 9 1 6 1 4 1 6 1 4

100%1 / 284
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-93850 ROLLERGUIDEF 2
2
#01
400-93851 ROLLERGUIDER 2
3 E2777-721-0A0 BANKSTOPPERASM. 2
4 E2777-721-000 BANKSTOPPER (1)
5 E2778-721-000 STOPPERRUBBER (1)
6 E2779-721-000 STOPPERCOLLAR (2)
7 SL-6031292-TN SCREWM3L=12 (2)
8 SL-6051042-TN SCREW 4
9 SM-1051052-TN PLATESCREWM5L=10 12
10 400-00598 DRIVERBRACKETSUPPORTC 2
11 SL-6051042-TN SCREW 4
12 SL-6051242-TN SCREW 4
13 SL-6051092-TN BOLT 2
14 400-26804 DSCONNECTORBRACKET 1
15 400-93852 ROLLERGUIDESUPPORTFL 1
16 400-93853 ROLLERGUIDESUPPORTFR 1
17 400-93831 DRIVECYLINDERUNIT 1
18 400-93843 DRIVERSUPPORT (1)
19 400-00575 DRIVECYLINDERL (1)
20 400-00576 DRIVECYLINDERR (1)
21 SL-6051292-TN BOLT (2)
22 SL-6052592-TN BOLT (6)
23 PJ-3080600-03 YUNION (1)
24 BT-0600400-EC TUBEHOSE,BLUE (0.8)
25 SM-4861001-SC SCREWM2.6L=10 4
26 401-14155 FEEDERSENSBRASM 1
27 401-10193 SENSORBRR (1)
28 401-14729 SENSORBRRR (1)
29 SL-6051292-TN SCREWM5L=12 (8)
30 HX-0029400-00 FIXEDBASE (3)
31 SL-4030691-SC SCREWM3L=6 (3)
32 401-14734 SENSORBRFL (1)
33 401-10192 SENSORBRFR (1)
34 401-14156 MBANKFSENSORASM 1
35 401-10002 FD-FLOAT(FR)EMISSINSENSASM (1)
36 401-10001 FD-FLOAT(FF)RECEIVE_SENS_ASM (1)
37 SM-4020501-SC SCREWM2L=5 (8)
38 401-10190 FSDBR (4)
39 SL-6030692-TN SCREWM3L=6 (8)
40 401-10000 FD-FLOAT(FF)EMISSINSENSASM (1)
41 401-10003 FD-FLOAT(FR)RECEIVE_SENS_ASM (1)
42 401-14157 MBANKRSENSORASM 1
43 401-10006 FD-FLOAT(RR)EMISSINSENSASM (1)
44 401-10005 FD-FLOAT(RF)RECEIVE_SENS_ASM (1)
45 SM-4020501-SC SCREWM2L=5 (8)
46 401-10190 FSDBR (4)
47 SL-6030692-TN SCREWM3L=6 (8)
48 401-10004 FD-FLOAT(RF)EMISSINSENSASM (1)
49 401-10007 FD-FLOAT(RR)RECEIVE_SENS_ASM (1)
- -
98.EFIXEDBANKUNITCOMPONENTS(1)
1
1 2
4
5
2
1 2
4
5
2
1 5
1 2
1 2
1 5
1 1
1 4
1 6
1 5
1 5
1 4
1 6
3
1 3
1 0
1 1
9
7
8
8
6
7
6
1 0
9
1 6
1 4
1 6
1 4
- -

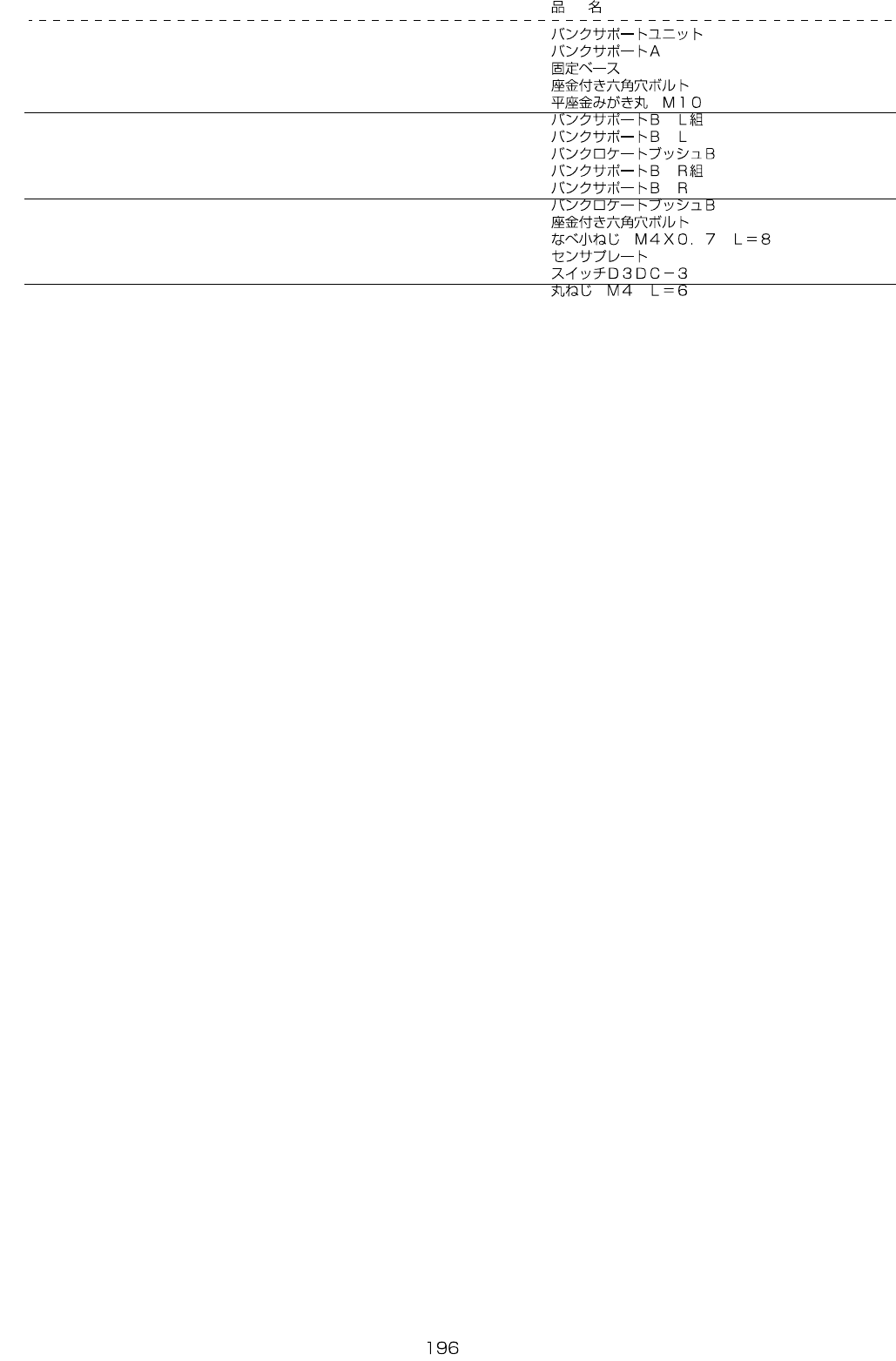

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-14138 BANKSUPPORTUNIT 1
2 401-09098 BANKSUPA (2)
3 HX-0029400-00 FIXEDBASE (16)
4 SL-6104042-TN BOLT (8)
5 WP-1052001-SC WASHER10 (8)
6 401-14139 BANK_SUP_B_L_ASM (2)
7 401-09099 BANKSUPBL (1)
8 E2623-721-000 BANKLOCATEBUSHB (1)
9 401-14140 BANKSUPBRASM (2)
10 401-09100 BANKSUPBR (1)
11 E2623-721-000 BANKLOCATEBUSHB (1)
12 SL-6083092-TN SCREW (16)
13 SM-4040801-SC SCREWM4X0.7L=8 (4)
14 400-93849 SENSOR_PLATE (4)
15 400-92511 SWITCHD3DC-3 (4)
16 SM-3040652-TN SCREWM4L=6 (8)
