19 1 2 4 29 3 3 1 2 4 3 3 29 28 18 17 4 18 18 27 24 4 25 23 26 22 21 15 11 11 16 20 16 6 8 5 7 17 31 14 13 4 4 30 12

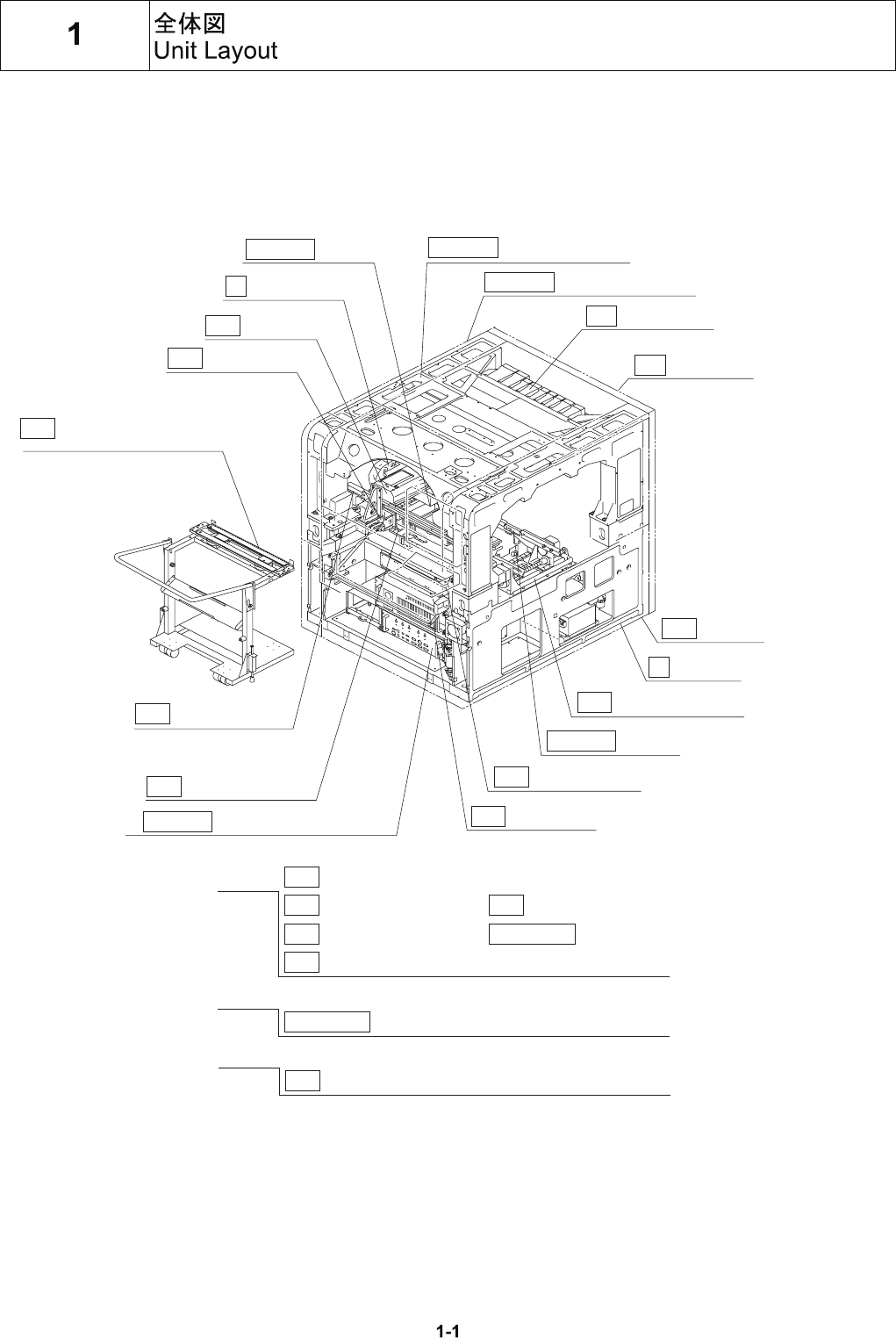

8‑1・8‑4
5‑3～5‑4
5‑2
8‑2
8‑3
4
3‑1
3‑2
5‑1
5‑5
9‑1～9‑3
7
3‑3～3‑4
Y軸部
Y‑axis Section
架台部
Base Block
9‑4
上部電装ユニット
Top Control Unit
上部カバー
スライドカバー
Slide Cover
Upper Cover
フィーダステージ
Feeder Stage
下部カバー
Lower Cover
コンベア(右側レール)
Conveyor(Right Rails)
コンベア(左側レール)
Conveyor(Left Rails)
中間レール
Center Rails
操作パネル
Operation Panel
前側電装ユニット
Front Control Unit
後側電装ユニット
Rear Control Unit
バックアップ
Backup
フィード(前側)
Feeder(Front)
XY可動部
XY Movable Area
Cヘッド
"C" Head
10‑1
本体カバー
Machine Cover
10‑2
コンベア周辺
Conveyor Area
10‑3
ＸＹ可動部
XY Movable Area
10‑4
本体上部
Machine Top
11‑1～11‑2
ノズル（1/2）～（2/2）
Nozzle (1/2)～(2/2)
10‑5
前側制御部
Front Control Unit
10‑6～10‑9
後側制御部（1/4）～（4/4）
Rear Control Unit (1/4)～(4/4)
2‑1～2‑2
本体上部
X軸部
Machine Top
X‑axis Section
6‑2
交換台車対応キット(オプション)
Modification Kit for Trolley with
Cassette Bank(Option)
6‑1
背面カバー
Rear Cover
8‑5
ケーブル
Cable
ノズル
Nozzle
12‑1
オプション パーツコンベア
Option Parts Conveyor
その他
Others
19
1
2
4
29
3
3
1
2
4
3
3
29
28
18
17
4
18
18
27
24
4
25
23
26
22
21
15
11
11
16
20
16
6
8
5
7
17
31
14
13
4
4
30
12

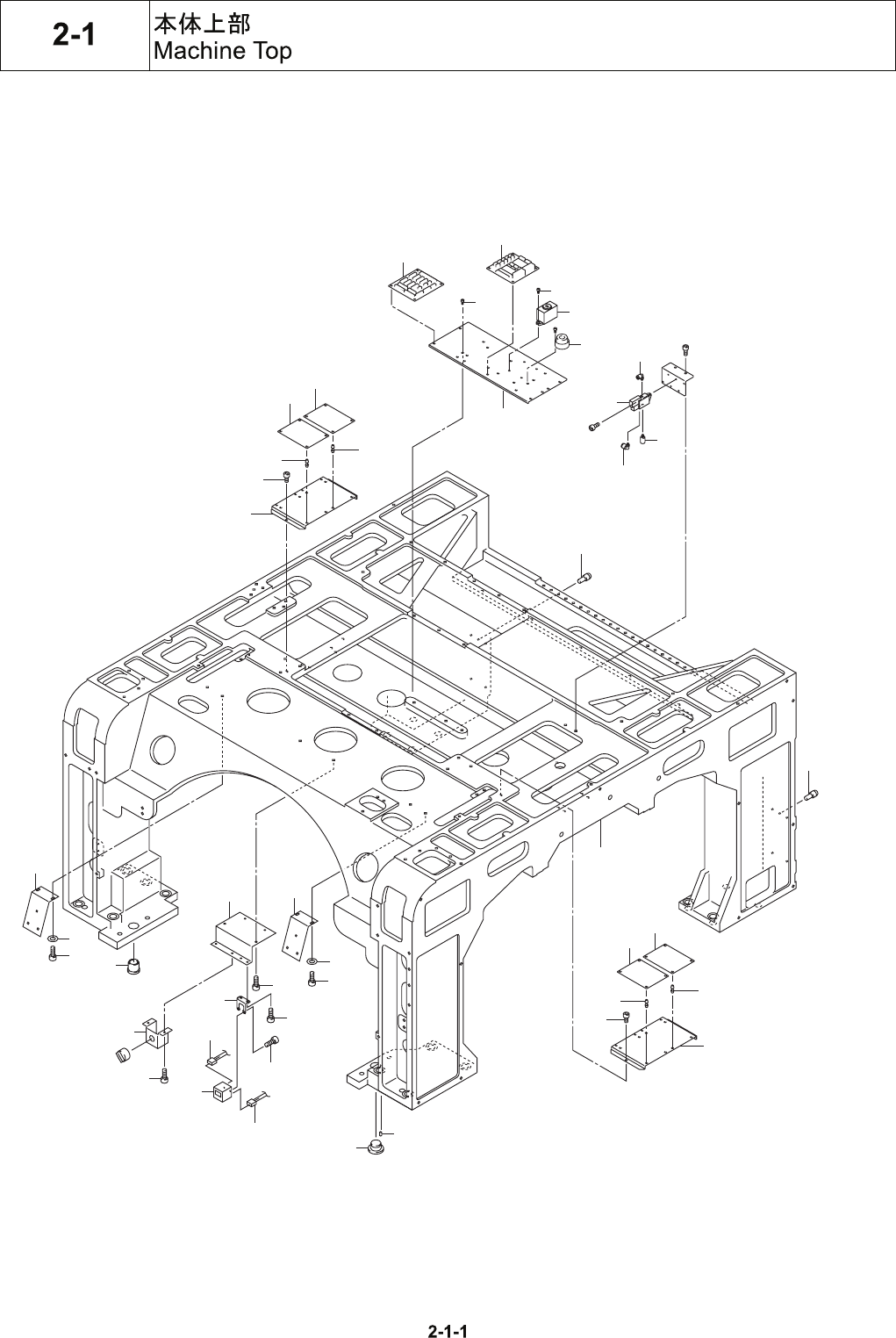

2-1
本体上部
Machine Top
2-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 1-789-652-11
SERIAL DIO INPUT ボード
SERIAL DIO INPUT BOARD
2
SDIOS-IN16
2 1-789-653-11
SERIAL DIO OUTPUTボード
SERIAL DIO OUTPUT BOARD
2
SDIOS-OUT16
3 4-706-153-01
カードスペーサ
CARD SPACER
8
KGLS-4S, KITAGAWA KOGYO
4 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
24
C4*8
5 1-454-935-11
電磁弁A'ssy
SOLENOID VALVE A'ssy
1
SYJ512-5G-M5-F, SMC, 1136
6 4-719-686-31
L型継ぎ手
UNION ELBOW
1
KQ2L04-M5, SMC
7 4-719-686-41
L型継ぎ手
UNION ELBOW
1
KQ2L06-M5, SMC
8 4-701-306-02
サイレンサ
SILENCER
2
AN120-M5, SMC
9
10
11 4-716-166-31
位置決めピン
POSITIONING PIN
2
JPBPD8-12, MISUMI
12 1-529-525-11
電子ブザーA'ssy (EB1124)
BUZZER A'ssy (EB1124)
1
EB1124, MATSUSHITA ELECTRIC
WORKS, BZ1
13 1-529-526-11
電子ブザーA'ssy (EB2134)
BUZZER A'ssy (EB2134)
1
EB2134, MATSUSHITA ELECTRIC
WORKS, 1137
14 1-761-167-12
HANDY CONSOLE CONTROLボード
HANDY CONSOLE CONTROL BOARD
1
SONY
15 2-177-441-07
メインフレーム
MAIN FRAME
1
EA-5043
16 2-176-863-02
減圧弁ブラケット
PRESSURE REDUCING VALVE BRACKET
2
17 7-623-210-22
スプリングワッシャ
SPRING WASHER
4
SW4, TYPE2
18 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C4*10
19 4-720-230-01
位置決めブッシュ
POSITIONING BUSH
1
JBH16-20, MISUMI
20 2-176-864-02
ブレーキ解除ブラケット
BRAKE RELEASE BRACKET
1
21 4-722-731-01
ブラケット
BRACKET
1
ZS-28-B
22 4-720-553-01
解除スイッチ取付ブラケット
RELEASE SWITCH ATTACHMENT BRACKET
1
23 1-836-897-11
電源ケーブル(ZS-28-A)
POWER SUPPLY CABLE
1
ZS-28-A, VAMP
24 1-796-592-11
圧力センサコントローラ
PRESSURE SENSOR CONTROLLER
1
PSE300-M-X500, SMC
25 1-836-898-11
圧力センサケーブル(ZS-28-C)
PRESSURE SENSOR CABLE
1
ZS-28-C, VSEN-1
26 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*6
