si-f209wk_doc_par_nothing_xx_1st_20091207_level01.pdf - 第67页
1 1 2 3 11 12 12 10 16 8 9 17 12 19 18 7 6 7 6 3 2 4 5 4 5 13 14 15
5-5
バックアップ
Backup
5-5-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1
1
2
3
11
12
12
10
16
8
9
17
12
19
18
7
6
7
6
3
2
4
5
4
5
13
14
15

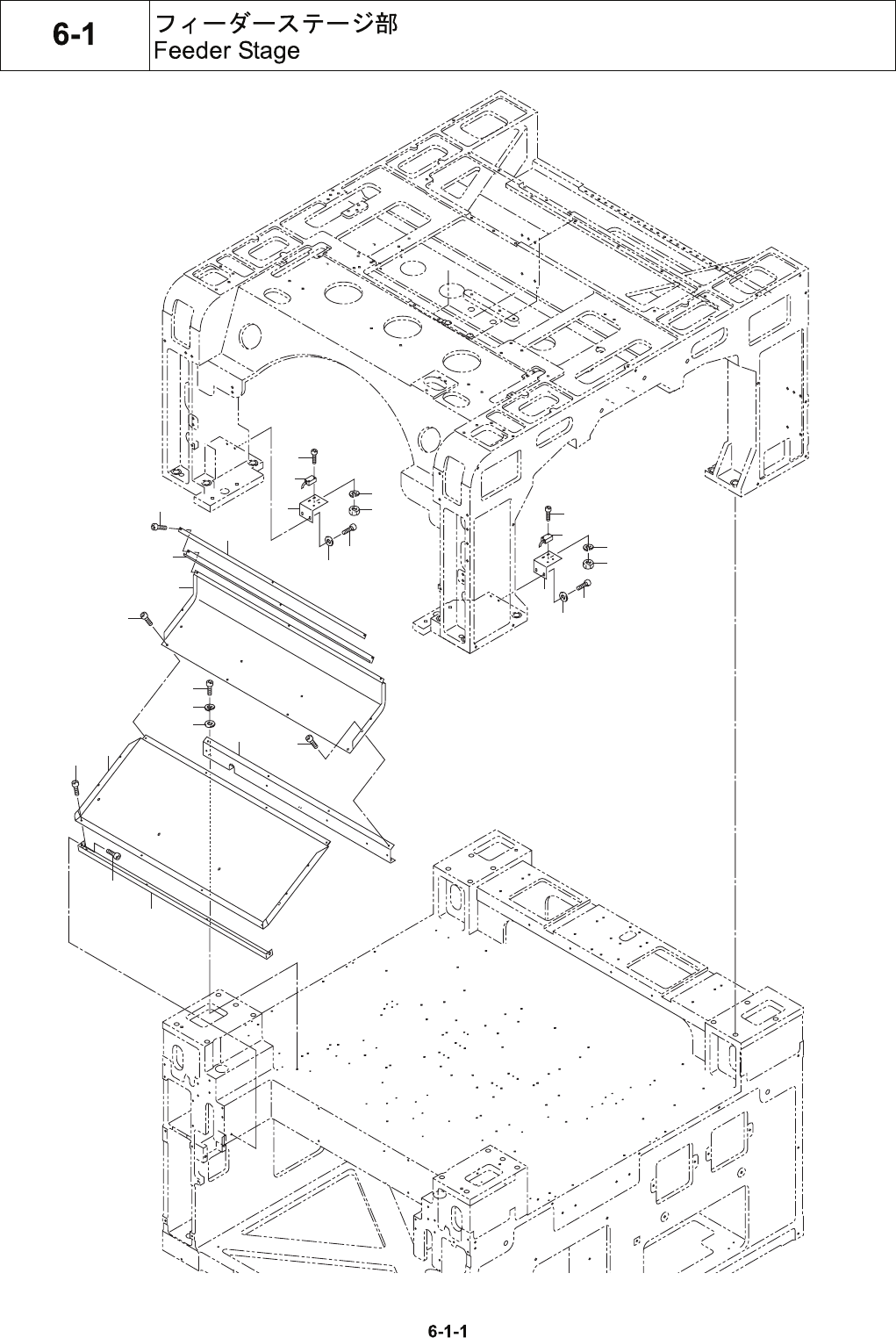

6-1
フィーダーステージ部
Feeder Stage
6-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 1-479-922-11
フォトセンサ A'ssy (LR-9922-1)
PHOTO SENSOR A'ssy
2
LR-9922-1, TAKENAKA ELECTRONIC
INDUSTRIAL, 63T, 63R
2 7-682-152-02
十字穴付きなべ小ねじ
(+CROSS) PAN HEAD SCREW
8
+P3*16
3 2-108-639-02
センサベース（前）
SENSOR BASE (FRONT)
2
4 7-623-208-22
スプリングワッシャ
SPRING LOCK WASHER
8
SW3, TYPE 2
5 7-684-013-08
ナット
NUT
4
N3, TYPE1
6 4-706-726-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*8
7 7-688-005-11
ワッシャ
WASHER
4
W5, MIDDLE
8 4-719-770-02
カセットアドレス表示板
PARTS CASSETTE ADDRESS PLATE
1
9 4-700-047-01
六角穴付きボタンボルト
HEX SOCKET BUTTON HEAD CAP SCREW
10
BH3*6
10 4-761-765-02
カセット浮き防止板 (F)
PLATE(F)
1
11 2-696-156-01
シュート
CHUTE
1
12 4-720-190-01
十字穴付きトラス小ネジ
(+CROSS) TRUSS HEAD SCREW
22
+T4*6
13 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C4*8
14 7-623-210-22
スプリングワッシャ
SPRING LOCK WASHER
30
SW4, TYPE 2
15 7-688-004-11
ワッシャ
WASHER
32
W4, MIDDLE
16 2-108-863-02
シュートブラケット
CHUTE BRACKET
1
17 2-696-157-01
シュート (F)
CHUTE(F)
1
18 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*10
19 4-719-786-03
シュートブラケット (2)
CHUTE BRACKET(2)
1
