12-1 オプション パーツコンベア Option Parts Conveyor 12-1-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 4-720-525-02 カバー COVER 1 2 7-682-447-09 十字穴付きトラス小ねじ (+CROSS) TRUSS HEAD SCREW 5 +T3*…

100%1 / 150
6
35
6
34
33
29
30
31
27
28
14
30
24
22
21
20
19
18
17
38
41
42
40
39
33
35
34
6
6
43
44
29
50
45
49
48
27
32
61
52
53
58
57
56
55
53
51
52
61
50
49
48
45
46
47
28
30
31
29
37
36
36
27
54
31
30
15
59
59
60
16
6
14
13
12
4
7
2
5
1
3
4
8
8
2
10
9
11
24
25
30
29
27
32
31
30
26
23

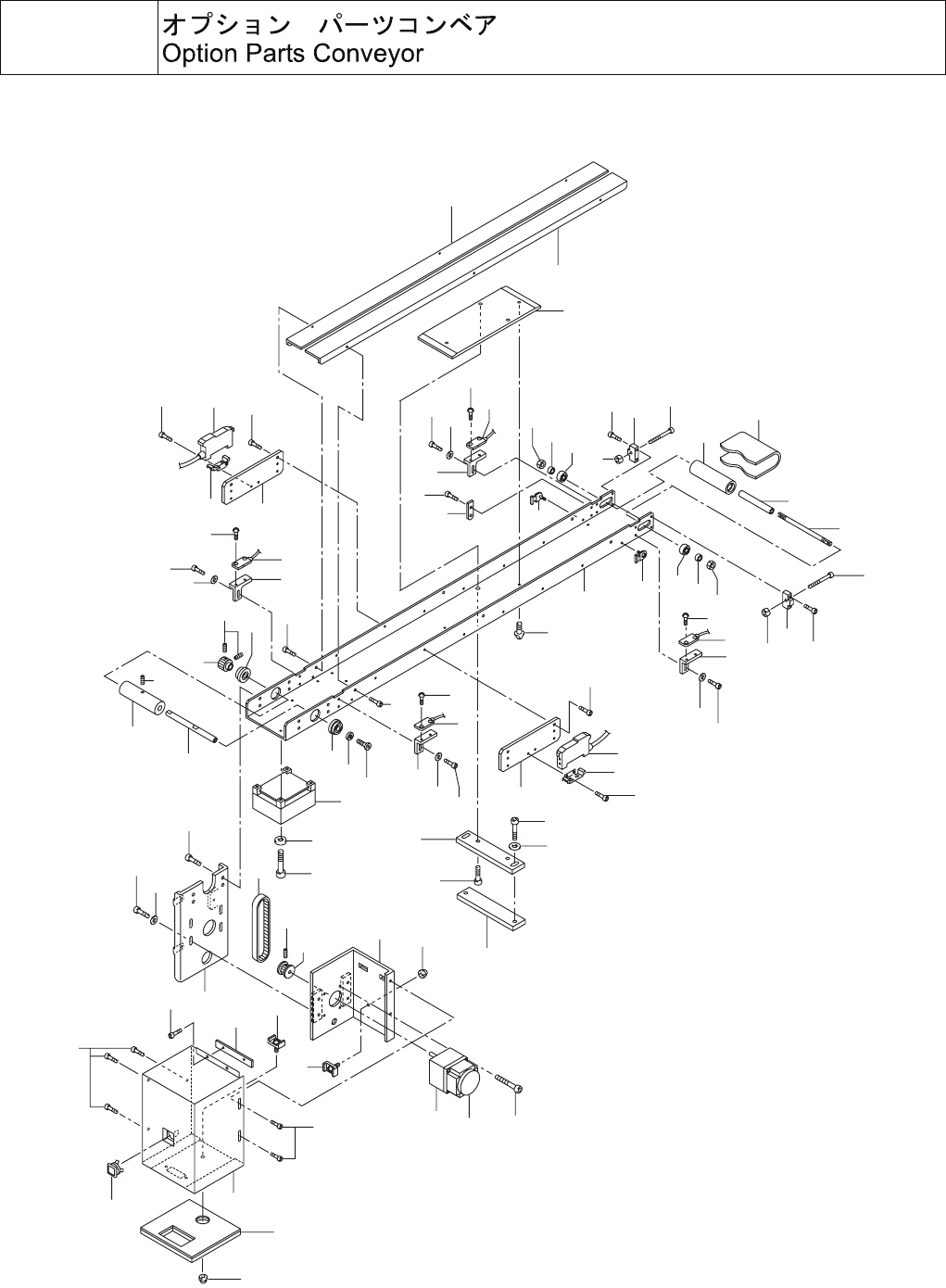

12-1
12-1-1
12-1
オプション パーツコンベア
Option Parts Conveyor
12-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 4-720-525-02
カバー
COVER
1
2 7-682-447-09
十字穴付きトラス小ねじ
(+CROSS) TRUSS HEAD SCREW
5
+T3*6
3 4-721-675-01
プロテクタ
PROTECTER
1
4 7-684-221-00
六角袋ナット
DOMED CAP NUT
2
M4
5 1-454-982-11
スイッチ用押しボタン
SWITCH PUSH BUTTON
1
92-458.700, eao
6 7-683-402-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C3*5
7 4-720-533-01
プレート
PLATE
1
8 7-682-160-01
十字穴付きなべ小ねじ
(+CROSS) PAN HEAD SCREW
2
+P4*6
9 4-721-173-01
ギヤヘッド
GEAR HEAD
1
4H20EBN-100, JAPAN SERVO
10 1-763-578-11
DCモータ
DC MOTOR
1
FE4PF3N-D3, JAPAN SERVO
11 7-683-000-27
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*40
12 4-720-524-03
モータ取付ブラケット
MOTOR BRACKET
1
13 4-720-520-01
プーリ
PULLEY
1
14 7-683-238-01
六角穴付き止めねじ
HEX SOCKET SET SCREW
3
H3*4
15 4-720-539-01
タイミングベルト
TIMING BELT
1
234-3GT-4, UNITTA
16 4-720-523-02
モータ取付ブラケット
MOTOR BRACKET
1
17 7-683-000-28
六角穴付ボルト
HEX SOCKET HEAD CAP SCREW
2
C3*45
18 4-721-168-01
ワッシャ
WASHER
2
WSSB12-4-1
19 1-476-319-11
ドライバ
DRIVER
1
FED43PD3, JAPAN SERVO
20 4-720-518-03
シャフト
SHAFT
1
21 4-720-534-02
プーリ
PULLEY
1
22 7-683-246-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
1
TN4*5,FLAT POINT
23 4-720-521-02
プーリ
PULLY
1
24 4-706-949-01
ベアリング
BEARING
2
F698ZZ, NSK
25 4-720-541-01
ワッシャ
WASHER
1
WSSB-12-4-1, MISUMI
26 4-716-688-01
キャップスクリュー
CAP SCREW
1
M4*6
12-1
オプション パーツコンベア
Option Parts Conveyor
12-1-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-418-893-11
センサファイバ
SENSOR FIBER
2
E32-T16P, OMRON
28 4-720-531-03
センサブラケット
SENSOR BRACKET
2
29 7-682-248-02
十字穴付きさら小ねじ
(+CROSS) FLAT HEAD SCREW
8
+K3*8
30 7-683-403-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
14
C3*6
31 7-688-003-01
ワッシャ
WASHER
8
W3, SMALL
32 4-720-532-03
センサブラケット
SENSOR BRACKET
2
33 4-720-526-01
アンプ取付プレート
AMPLIFIER PLATE
2
34 4-721-414-01
アンプブラケット
AMPLIFIER BRACKET
2
E39-L143, OMRON
35 1-836-898-11
センサアンプA'ssy(E3X-DA11)
SENSOR AMPLIFIER A'ssy
2
E3X-DA11-S-4, OMRON, PARTS1,
PARTS2
36 4-720-522-02
ベルト受け
BELT RETAINER
2
37 4-720-516-02
プレート
PLATE
1
38 4-720-528-01
クランププレート
CLAMP PLATE
1
39 7-683-436-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*12
40 7-688-005-11
ワッシャ
WASHER
2
W5, MIDDLE
41 7-683-435-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*10
42 4-720-529-01
クランププレート
CLAMP PLATE
1
43 4-720-530-02
位置決めピン
POSITIONING PIN
2
44 4-720-517-03
フレーム
FRAME
1
45 7-682-247-02
十字穴付きさら小ねじ
(+CROSS) FLAT HEAD SCREW
24
+K3*6
46 4-720-527-01
センサドグ
SENSOR DOG
1
47 7-683-401-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*4
48 7-684-036-04
六角ナット
HEX NUT
2
N6, TYPE
49 4-720-537-01
カラー
COLLAR
2
50 4-708-351-01
ベアリング
BEARING
2
696ZZ, NSK
51 4-720-536-02
テンションブロック
TENSION BLOCK
1
52 7-683-407-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*14
