si-f209wk_doc_par_nothing_xx_1st_20091207_level01.pdf - 第14页
21 23 15 20 18 15 11 28 27 4 5 5 4 5 7 29 19 6 1 9 3 2 3 2 26 25 24 15 8 9 8 22 17 16 14 13 12 10 30 2-2-1
2-1
本体上部
Machine Top
2-1-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
21
23
15
20
18
15
11
28
27
4
5
5
4
5
7
29
19
6
1
9
3
2
3
2
26
25
24
15
8
9
8
22
17
16
14
13
12
10
30
2-2-1

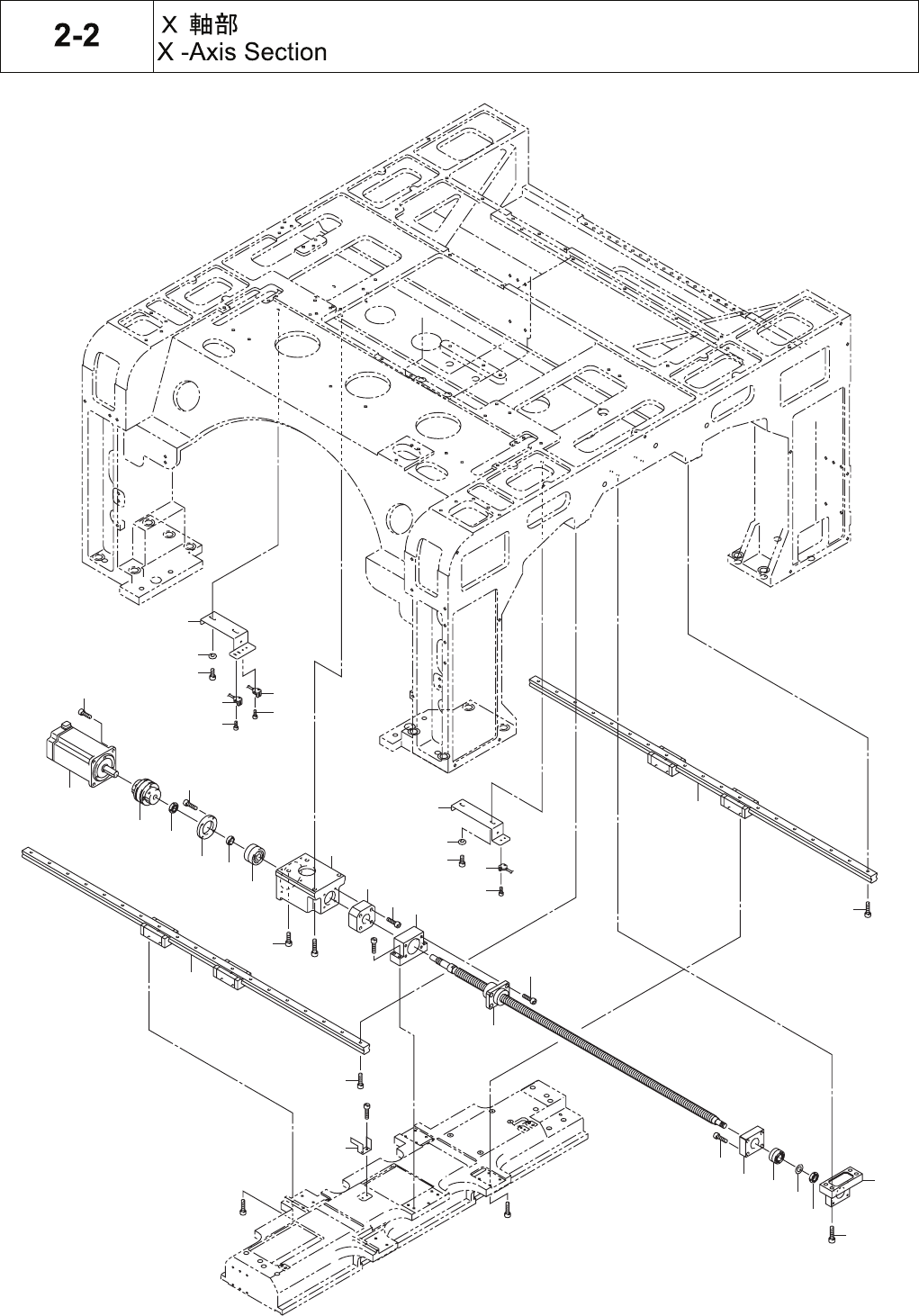

2-2
X軸部
X-Axis Section
2-2-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 4-719-946-03
センサブラケット
SENSOR BRACKET
1
2 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C4*10
3 7-688-004-11
ワッシャ
WASHER
11
W4, MIDDLE
4 1-418-703-11
フォトセンサ A'ssy
PHOTO SENSOR A'ssy
2
EE-SX871A, OMROM, X-CCW, X-CW
5 4-706-724-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
10
C3*10
6 4-719-947-03
センサブラケット
SENSOR BRACKET
1
7 1-418-702-11
フォトセンサ A'ssy
PHOTO SENSOR A'ssy
1
EE-SX771A, OMROM, X-ORG
8 4-720-554-01
LMガイド
LM GUIDE
2
SHS20V2UUCOE+1120LP2, THK
9 7-683-440-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
38
C5*20
10 1-787-209-11
サーボモータ
SERVO MOTOR
1
SGMAS-12ACA21,
YASKAWA ELECTRIC
11 4-706-740-07
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C6*20
12 2-594-323-01
カップリング
COUPLING
1
SFC-050DA2-12B-16B, MIKI PULLY
EA-4234
13 4-703-128-01
ファイン Uナット
FINE U-NUT
1
FU02SS, FUJI SEIMITSU MFG.
14 4-721-723-02
フランジ
FLANGE
1
15 4-706-725-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C4*14
16 4-721-724-01
カラー
COLLAR
1
17 4-721-726-01
ベアリング
BEARING
1
7302BTDFC8P5, NSK
18 4-721-725-03
モータブラケット
MOTOR BRACKET
1
19 4-716-148-07
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C8*30
20 2-176-862-01
ウレタンストッパ
POLYURETHANE STOPPER
1
21 2-177-291-03
ボールネジナットブラケット
BALL SCREW NUT BLACKET
1
EA-4157
22 2-177-341-01
ボールネジ
BALL SCREW
1
BLK2020S-7.2GT+961, THK
23 4-706-740-05
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C6*14
24 2-176-861-01
ウレタンストッパ
POLYURETHANE STOPPER
1
25 2-349-867-01
アンギュラベアリング
ANGULAR BEARING
1
7001ATYNDBMP5, NSK EA-4107
26 2-148-080-01
シム
SHIM
1
MSRB12-1.0, MISUMI
