si-f209wk_doc_par_nothing_xx_1st_20091207_level01.pdf - 第33页

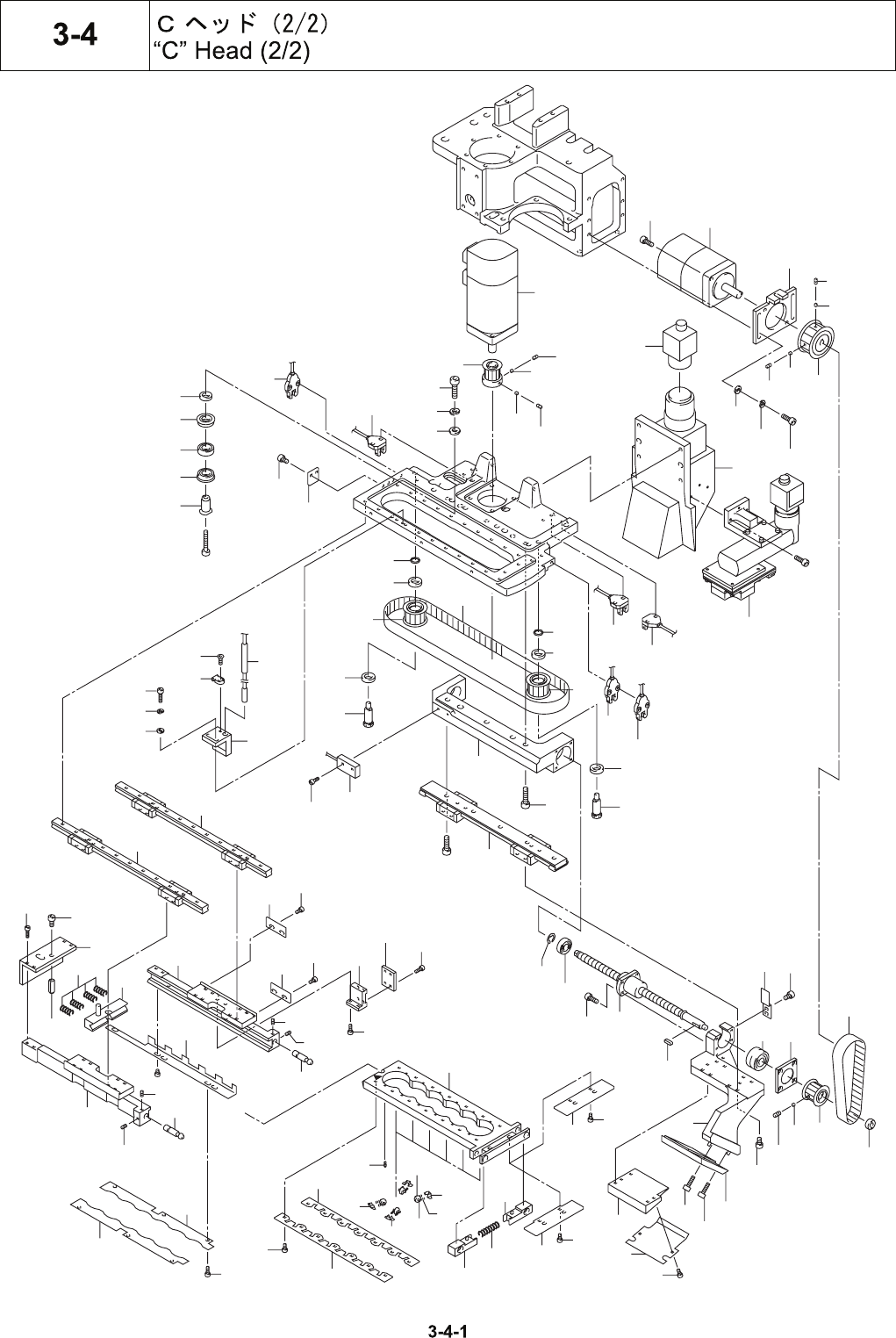

3-4 Cヘッド(2 /2) “C” Head(2/2) 3-4-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 4-706-725-11 六角穴付きボルト HEX SOCKET HEAD CAP SCREW 2 C4*10 2 1-787-223-11 サーボモータ SERVO MOTOR 1 SGMAS…
69
63
80
25
81
82
83
84
1
2
94
3
46
30
65
46
50
52
25
54
53
25
57
56
55
54
6
4
86
5
85
77
76
37
36
78
38
34
47
51
60
59
62
61
58
62
59
79
69
68
66
74
73
72
89
9
8
12
7
14
29
19
25
26
20
32
15
21
22
22
24
64
66
25
70
41
45
44
43
47
40
28
27
28
31
27
28
31
33
23
16
93
17
18
4
5
14
5
39
48
49
58
58
58
40
92
35
42
67
66
87
90
47
70
75
70
71
88
88
11
10
13
28
33
5
5
91
3-4
Cヘッド(2/2)
“C” Head(2/2)
3-4-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*10
2 1-787-223-11
サーボモータ
SERVO MOTOR
1
SGMAS-01ACA41,
YASKAWA ELECTRIC
3 4-722-656-01
モータブラケット
MOTOR BRAKCET
1
4 7-683-238-01
六角穴付き止めねじ
HEX SOCKET SET SCREW
4
H3*4
5 4-708-450-01
セットシュー
SET SHOE
5
6 2-177-417-01
プーリ (MB)
PULLY (MB)
1
7 7-688-004-11
ワッシャ
WASHER
4
W4, MIDDLE
8 7-623-210-22
スプリングワッシャ
SPRING WASHER
4
W4, TYPE 2
9 4-706-725-12
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*12
10 1-417-518-11
CCDカメラ
CCD CAMERA
1
XC-HR70, SONY
11 1-788-166-12
移動カメラ
MOVING CAMERA
1
QQJ-2141, COPAL EA-5071
12 1-788-167-12
基板カメラ
BOARD CAMERA
1
QQJ-2143, COPAL EA-5060
13 1-787-223-11
サーボモータ
SERVO MOTOR
1
SGMAS-01ACA41,
YASKAWA ELECTRIC
14 7-683-240-08
六角穴付き止めねじ
HEX SOCKET SET SCREW
2
SC3*6
15 4-720-629-01
プーリ
PULLEY
1
P18-3GT-BLP-12-33F, UNITTA
16 4-700-040-41
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C5*18
17 7-688-000-13
スプリングワッシャ
SPRING WASHER
1
5, TYPE2
18 7-688-000-04
ワッシャ
WASHER
1
5
19 1-479-874-21
フォトセンサ A'ssy(EE-SX871)
PHOTO SENSOR A'ssy(EE-SX871)
1
EE-SX871, OMRON, M-CW
20 1-479-880-21
フォトセンサ A'ssy(EE-SX870)
PHOTO SENSOR A'ssy(EE-SX870)
1
EE-SX870, OMRON, NS-CW
21 4-708-417-11
ワッシャ
WASHER
1
SSWA13-3.0,MISUMI
22 4-719-039-01
ベアリング
BEARING
2
F689ZZ, NSK
23 4-720-605-01
ベアリング
BEARING
1
689ZZ, NSK
24 4-720-604-02
軸 (2)
SHFT(2)
1
25 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C3*6
26 4-720-631-02
ストッパー
STOPPER
1
3-4
Cヘッド(2/2)
“C” Head(2/2)
3-4-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 4-705-667-21
ワッシャ
WASHER
2
LRB8-1.0,MISUMI
28 4-719-038-21
ベアリング
BEARING
4
MR148ZZ, NSK
29 1-479-873-11
フォトセンサ A'ssy(EE-SX771)
PHOTO SENSOR A'ssy(EE-SX771)
1
EE-SX771, OMRON, M-ORG
30 4-720-601-31
タイミングベルト
TIMING BELT
1
456-3GT-12, UNITTA
31 4-720-634-01
プーリ
PULLEY
2
P24-3GT-BLP-12-33F, UNITTA
32 1-479-879-11
フォトセンサ A'ssy(EE-SX770)
PHOTO SENSOR A'ssy(EE-SX770)
1
EE-SX770, OMRON, NS-ORG
33 4-720-633-02
軸 (1)
SHAFT(1)
2
34 2-177-438-02
ボールネジサポート
BALL SCREW SUPPORT
1
35 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
3
C5*20
36 1-479-876-21
近接センサ A'ssy(APM-D3A1F)
SENSOR A'ssy(APM-D3A1F)
1
APM-D3A1F,
YAMATAKE-CORPORATION, PXS-NP
37 4-718-551-01
六角穴付きさらボルト
HEX SOCKET FLAT HEAD BOLT
2
BK3*8
38 4-721-249-01
LMガイド
LM GUIDE
1
HRW12LR2SSC1MFE*, THK
39 1-476-564-11
近接センサ A'ssy(EM-054)
SENSOR A'ssy(EM-054)
1
EM-054, KEYENCE, PXS-NC
40 4-706-724-21
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
9
C3*8
41 4-701-529-01
タイマウント
TIE MOUNT
1
MB1, TYTON
42 4-720-627-01
センサブロック (2)
SENSOR BLOCK(2)
1
43 4-706-724-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*12
44 7-623-208-22
ワッシャ
WASHER
7
SW3, TYPE 2
45 7-688-003-11
ワッシャ
WASHER
2
W3, MIDDLE
46 4-720-628-01
LMガイド
LM GUIDE
2
LWL9C2R224BT1H/LRW2, IKO
47 4-706-724-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
10
C3*10
48 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C4*8
49 4-720-623-03
スプリング受け
SPRING RETAINER
1
50 4-703-785-21
圧縮コイルバネ
COMPRESSION SPRING
4
5537, KSSC
51 4-720-630-01
ピン
PIN
1
LPT6-15, MISUMI
52 X-4700-438-2
プッシャプレート A'ssy
PUSHER PLATE A'ssy
1
