DRIVER Y AXIS DRIVER H AXIS DRIVER FF AXIS DRIVER NS AXIS DRIVER R AXIS DRIVER M AXIS CN1 CN2 4 5 UVW 3 CN1 CN2 7 8 UVW 6 CN1 CN2 10 11 UVW 9 CN1 CN2 22 23 UVW 21 CN1 CN2 13 14 UVW 12 CN1 CN2 16 17 UVW 15 CN1 CN2 19 20 U…

100%1 / 150
10-7
ケーブル 後側制御部（2/2）
Cable (Rear Control Unit 2/2)
10-7-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-794-423-11
ジャンパコネクタ (CN25)
JUMPER CONNECTOR (CN25)
1
28 1-794-423-21
ジャンパコネクタ (CN26)
JUMPER CONNECTOR (CN26)
1
29 1-794-423-31
ジャンパコネクタ (CN27)
JUMPER CONNECTOR (CN27)
1
30 1-791-321-13
キャブタイヤケーブル
CABTIRE CABLE
1
31 1-791-323-12
キャブタイヤケーブル
CABTIRE CABLE
1
32 1-791-326-12
キャブタイヤケーブル
CABTIRE CABLE
1
33 1-791-329-12
キャブタイヤケーブル
CABTIRE CABLE
1
34 1-791-503-13
キャブタイヤケーブル
CABTIRE CABLE
1
35 1-824-711-11
キャブタイヤケーブル
CABTIRE CABLE
1
36 1-829-556-11
キャブタイヤケーブル
CABTIRE CABLE
1
37 1-824-711-21
キャブタイヤケーブル
CABTIRE CABLE
1
38 1-829-556-21
キャブタイヤケーブル
CABTIRE CABLE
1
39 1-824-716-11
キャブタイヤケーブル
CABTIRE CABLE
1
40 1-829-557-11
キャブタイヤケーブル
CABTIRE CABLE
1
41 1-824-716-21
キャブタイヤケーブル
CABTIRE CABLE
1
42 1-829-557-21
キャブタイヤケーブル
CABTIRE CABLE
1
43 1-757-213-11
キャブタイヤケーブル
CABTIRE CABLE
1
44 1-757-146-11
キャブタイヤケーブル
CABTIRE CABLE
1
45 1-792-376-11
キャブタイヤケーブル
CABTIRE CABLE
1
46
1
OPTION (START INTERLOCK SW)
47 1-792-375-11
キャブタイヤケーブル
CABTIRE CABLE
1
48 1-832-175-11
キャブタイヤケーブル
CABTIRE CABLE
1
49 1-829-442-11
キャブタイヤケーブル
CABTIRE CABLE
1
DRIVER Y AXIS
DRIVER H AXIS
DRIVER FF AXIS
DRIVER NS AXIS
DRIVER R AXIS
DRIVER M AXIS
CN1
CN2
4
5
UVW
3
CN1
CN2
7
8
UVW
6
CN1
CN2
10
11
UVW
9
CN1
CN2
22
23
UVW
21
CN1
CN2
13
14
UVW
12
CN1
CN2
16
17
UVW
15
CN1
CN2
19
20
UVW
18
CN6A
CN6B
L1,L2,L1C,L2C
CN6A
CN6B
L1,L2,L1C,L2C
CN6A
CN6B
L1,L2,L1C,L2C
CN6A
L1,L2,L1C,L2C
CN6A
CN6B
L1,L2,L1C,L2C
CN6A
CN6B
L1,L2,L1C,L2C
CN6B
L1,L2,L1C,L2C
CN6A
34
33
CN6B
32
31
30

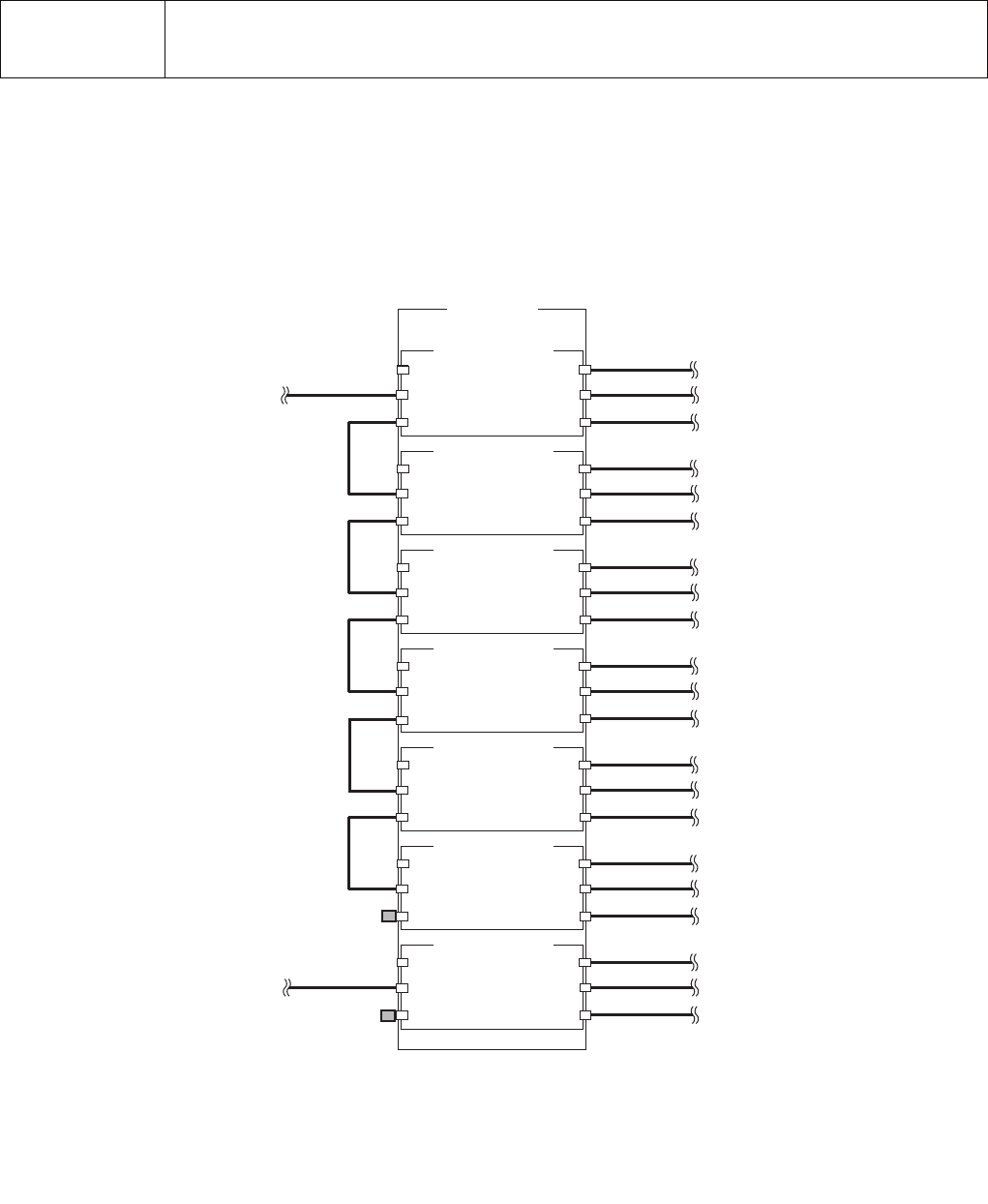

10-8
ケーブル　サーボユニット周辺部
Cable (Servo Unit Area)
10-8-1
SERVO UNIT
DRIVER X AXIS
29
36
35
28
10-8
ケーブル サーボユニット周辺部
Cable (Servo Unit Area)
10-8-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1
2
3 1-829-456-11
キャブタイヤケーブル
CABTIRE CABLE
1
4 1-829-664-11
キャブタイヤケーブル
CABTIRE CABLE
1
5 1-829-457-11
キャブタイヤケーブル
CABTIRE CABLE
1
6 1-829-652-12
キャブタイヤケーブル
CABTIRE CABLE
1
7 1-829-658-11
キャブタイヤケーブル
CABTIRE CABLE
1
8 1-829-655-11
キャブタイヤケーブル
CABTIRE CABLE
1
9 1-829-653-12
キャブタイヤケーブル
CABTIRE CABLE
1
10 1-829-659-11
キャブタイヤケーブル
CABTIRE CABLE
1
11 1-829-656-11
キャブタイヤケーブル
CABTIRE CABLE
1
12 1-829-653-12
キャブタイヤケーブル
CABTIRE CABLE
1
13 1-829-661-11
キャブタイヤケーブル
CABTIRE CABLE
1
14 1-829-656-11
キャブタイヤケーブル
CABTIRE CABLE
1
15 1-829-654-12
キャブタイヤケーブル
CABTIRE CABLE
1
16 1-829-662-11
キャブタイヤケーブル
CABTIRE CABLE
1
17 1-829-657-11
キャブタイヤケーブル
CABTIRE CABLE
1
18 1-829-654-11
キャブタイヤケーブル
CABTIRE CABLE
1
19 1-829-663-12
キャブタイヤケーブル
CABTIRE CABLE
1
20 1-829-657-11
キャブタイヤケーブル
CABTIRE CABLE
1
21 1-829-652-12
キャブタイヤケーブル
CABTIRE CABLE
1
22 1-829-660-11
キャブタイヤケーブル
CABTIRE CABLE
1
23 1-829-655-11
キャブタイヤケーブル
CABTIRE CABLE
1
24
25
26
