6-2 交換台車対応キット Modificaton Kit for Trolley with Cassette Bank 6-2-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 1-418-721-11 近接センサ A'ssy(GL-6H) SENSOR A'ssy 2 GL-6H, S…
32
15
14
13
4
12
14
13
12
17
3
4
5
3
4
5
31
21
23
24
24
27
25
25
24
24
23
28
29
30
5
4
3
22
22
20
19
19
21
20
20
20
26
26
27
16
18
1
2
6
1
2
11
10
10
9
8
8
8
7
6
3
5

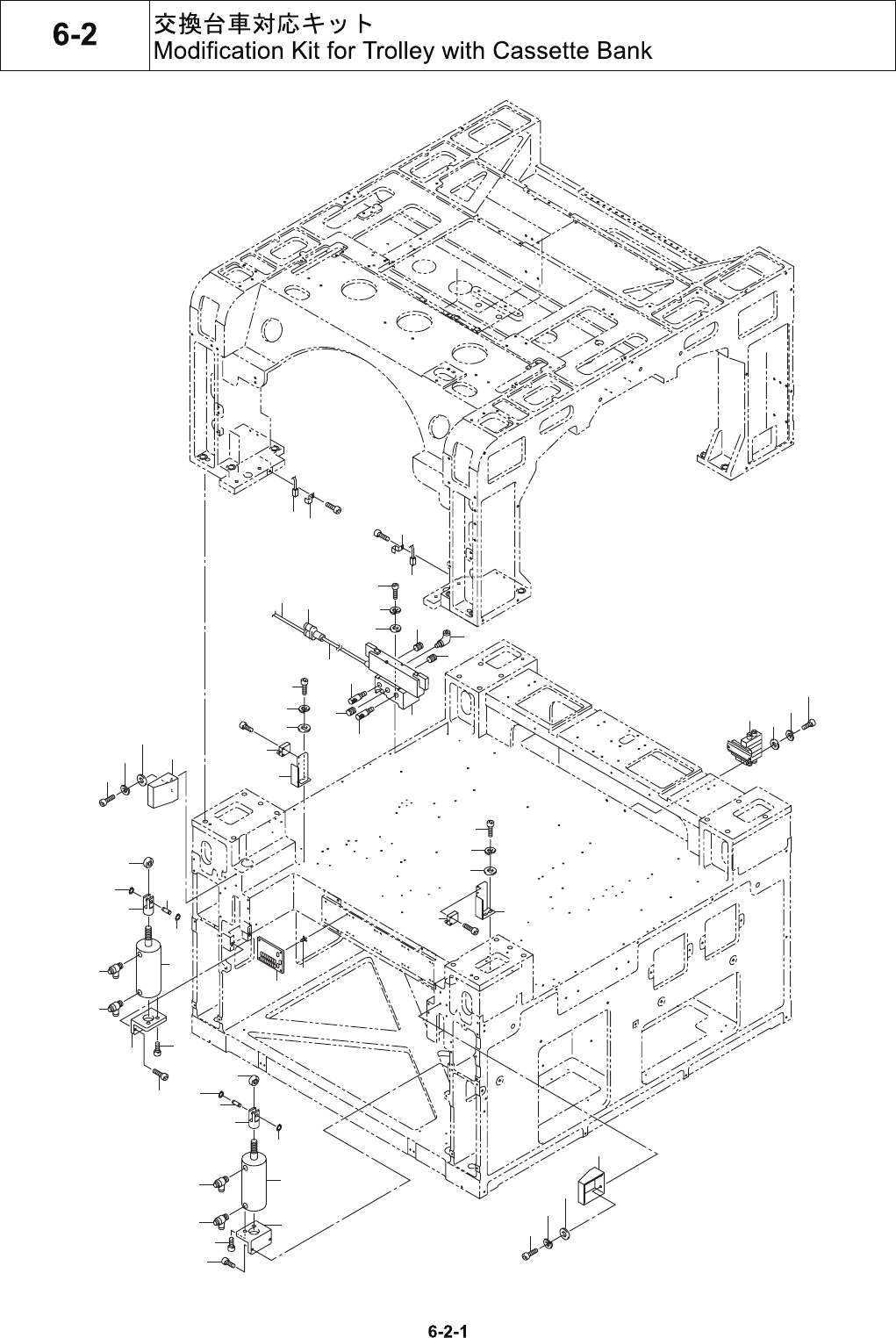

6-2
交換台車対応キット
Modificaton Kit for Trolley with Cassette Bank
6-2-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 1-418-721-11
近接センサ A'ssy(GL-6H)
SENSOR A'ssy
2
GL-6H, SUNX, 112, 113
2 4-720-393-01
センサブラケット
SENSOR BRACKET
2
MS-GL6-2, SUNX
3 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C5*10
4 7-623-212-22
スプリングワッシャ
SPRING LOCK WASHER
8
SW 5, TYPE 2
5 7-688-005-11
ワッシャ
WASHER
8
W5, MIDDLE
6 7-632-378-00
チューブ
TUBE
1
TU0805B, SMC
7 4-713-775-01
Y型継ぎ手
UNION
2
KQU-08-00, SMC
8 4-707-030-21
埋込ボルト
STUD BOLT
3
MSWT2, MISUMI
9 4-706-963-21
L型継ぎ手
UNION ELBOW
1
KQL08-02S, SMC
10 4-712-681-11
サイレンサ
SILENCER
2
AN203-02, SMC
11 1-480-829-11
電磁弁A'ssy(VQZ2451-5GB)
RELAY A'ssy
1
VQZ2451-5GB-02, SMC, 1099, 1098
12 2-149-044-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*15
13 7-623-213-22
スプリングワッシャ
SPRING LOCK WASHER
8
SW 6, TYPE 2
14 7-688-006-11
ワッシャ
WASHER
8
W6,MIDDLE
15 1-771-823-11
センサ用スイッチA'ssy(D2D-2000)
SENSOR SWITCH A'ssy
1
D2D-2000, OMRON, 110
16 2-595-612-03
ストッパーアングル (R)
STOPPER ANGLE(R)
1
EA-4244
17 2-108-666-03
台車ガイド
CHANGER CART GUIDE
1
EA-4213
18 2-595-612-13
ストッパーアングル (L)
STOPPER ANGLE(L)
1
EA-4244
19 4-720-396-01
ローラフォロア
ROLLER FOLLOWER
2
NAST 10, THK
20 7-624-112-04
E型止め輪
E-RING
4
21 2-108-663-01
台車リフトピン
CHANGER CART LIFT PIN
2
22 2-108-799-01
リフトブロック
LIFT BLOCK
2
23 2-108-826-01
シリンダ
CYLINDER
2
CG1KBN63-75, SMC
24 2-345-053-01
スピードコントローラ
SPEED CONTROLLER
4
AS3201F-02-08S, SMS
25 4-716-149-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C10*25
26 2-108-638-01
シリンダベース
CYLINDER BASE
2
6-2
交換台車対応キット
Modificaton Kit for Trolley with Cassette Bank
6-2-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 4-706-740-07
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*20
28 1-789-652-11
SDIOS-IN 16 基板 A'ssy
SDIOS-IN BOARD A'ssy
1
SDIOS-IN16
29 4-706-153-01
スペーサ
SPACER
4
KGLS-4S, KITAGAWA KOGYO
30 2-177-340-01
マニホールド
MANIFOLD
1
VVQ2000-FPG-01-X10, SMC
31 2-108-666-13
台車ガイド
CHANGER CART GUIDE
1
EA-4213
32 1-771-823-21
センサ用スイッチA'ssy(D2D-2000)
SENSOR SWITCH A'ssy
1
D2D-2000, OMRON, 111
