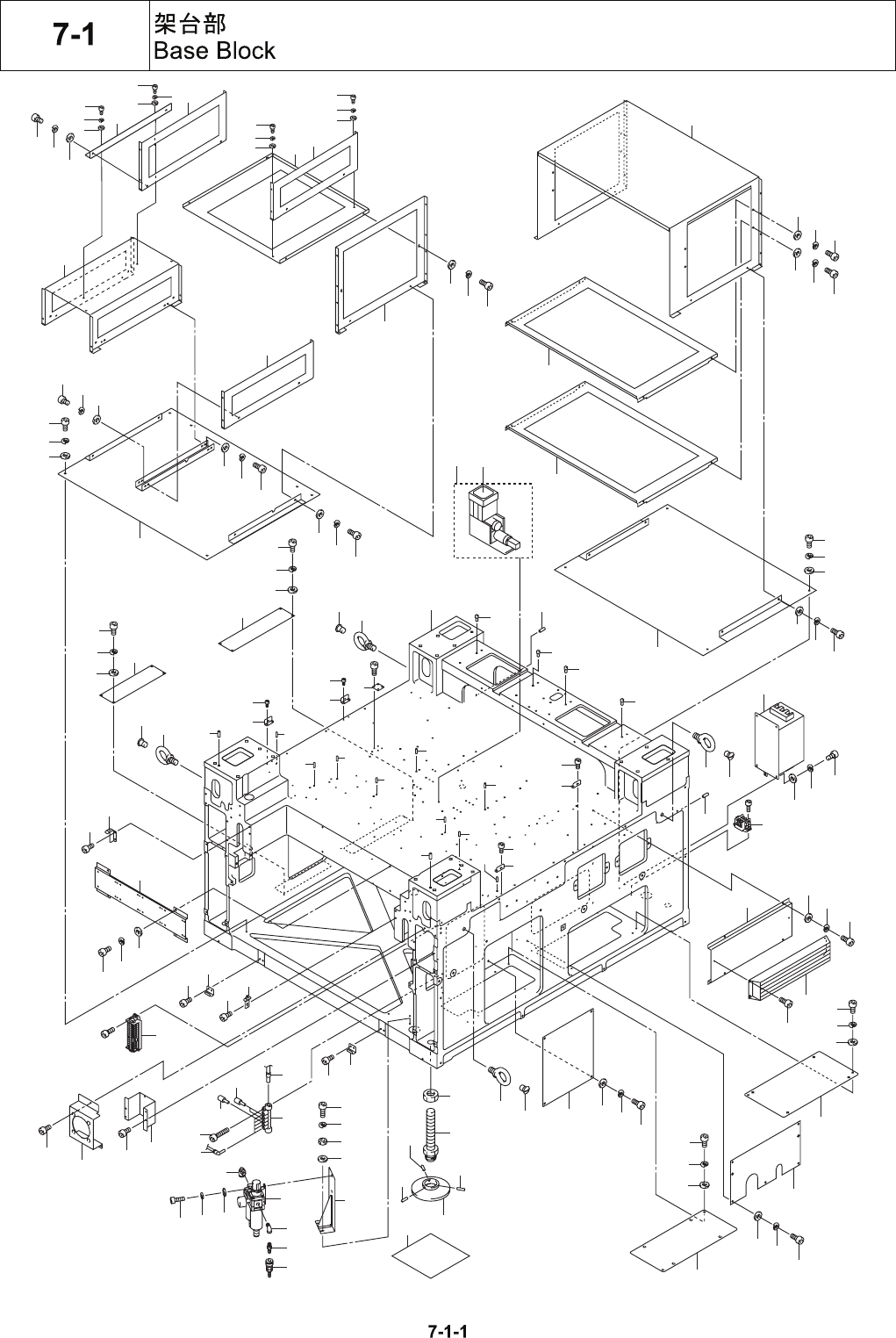

7-1 架台部 Base Block 7-1-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 4-125-742-01 PCユニットブラケット (2) PC UNIT BRACKET(2) 1 2 4-706-726-03 六角穴付きボルト HEX SOCKET HEAD CAP SCREW 43 C5*8…
10
4
3
2
2
3
4
11
12
11
2
3
4
2
3
4
58
57
4
26
3
13
4
3
13
4
3
13
59
61
22
16
17
17
16
16
17
23
17
4
3
13
16
25
53
53
53
55
51
52
54
27
32
39
38
19
21
21
21
21
21
21
21
21
18
21
21
20
19
20
19
20
19
20
19
28
19
31
19
30
19
30
19
34
19
33
14
15
13
3
4
13
3
4
56
62
13
3
4
13
3
4
60
29
13
3
4
43
50
49
48
47
46
44
45
41
40
35
4
3
13
42
5
7
8
2
3
4
2
3
4
9
2
3
4
2
3
4
2
3
4
6
24
24
24
24
25
37
36
63
64
2
66
2
3
4
2
3
4
3
4
1
65
2
3
4
3
4
2
7-1
架台部
Base Block
7-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 4-125-742-01
PCユニットブラケット (2)
PC UNIT BRACKET(2)
1
2 4-706-726-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
43
C5*8
3 7-623-212-22
スプリングワッシャ
SPRING LOCK WASHER
77
SW 5, TYPE 2
4 7-688-005-01
ワッシャ
WASHER
77
W5, SAMLL
5 4-125-744-01
テーブル (3)
TABLE(3)
1
6 2-108-798-01
PC-BOXブラケット
PC-BOX BRACKET
1
7 4-125-745-02
ブラケット (1)
BRACKET(1)
1
8 2-108-862-02
POWERユニットブラケット
POWER UNIT BRACKET
1
9 4-720-107-05
ベースプレート (1)
BASE PLATE(1)
1
10 2-177-498-02
ブラケット (3)
BRACKET(3)
1
11 2-177-440-02
テーブル (4)
TABLE(4)
2
12 4-720-098-05
ベースプレート (2)
BASE PLATE(2)
1
13 4-706-726-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
34
C5*15
14 4-761-841-03
架台カバー (F)
BASE COVER(F)
1
15 4-761-840-03
架台カバー (R)
BASE COVER(R)
1
16 4-761-962-01
ボルトキャップ
BOLT CAP
4
CP-30-BC-20, TAKIGEN
17 2-659-164-01
アイボルト
EYE BOLT
4
EA-5057
18 4-720-203-01
位置決めピン
POSITIONING PIN
2
JPDPA10-14, MISUMI
19 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
25
C4*8
20 4-720-086-02
ブラケット
BRACKET
4
21 4-701-347-01
平行ピン
PARALLEL PIN
10
MST6-20, MISUMI
22 1-761-262-12
LIMIT SENSOR ボード
LIMIT SENSOR BOARD
1
23 2-177-442-03
F209架台
F209 STAND
1
EA-5110
24 4-706-957-31
平行ピン
PARALLEL PIN
4
MSY 6-15, MISUMI, EA-4129
25 4-716-166-31
位置決めピン
POSITIONING PIN
2
JPDPA8-12, MISUMI
26 1-234-517-11
ノイズフィルタ
NOISE FILTER
1
ZRCT4030-ME, TDK
7-1
架台部
Base Block
7-1-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-694-624-11
端子台
TERMINAL BLOCK
1
UK35-3J-SH2076, YOSHIDA
ELECTRIC INDUSUTRY
28 4-720-090-02
ブラケット (1)
BRACKET
1
29 4-761-902-04
I/Oボード取付ブラケット
I/O BOARD BRACKET
1
30 4-720-091-03
ブラケット (2)
BRACKET
2
31 4-720-090-12
ブラケット (1)
BRACKET
1
32 1-780-254-11
端子台
TERMINAL BLOCK
1
UK15-15J-SQ3064, YOSHIDA
ELECTRIC INDUSTRY
33 4-722-673-03
ブレーカブラケット (2)
BREAKER BRACKET(2)
1
EA-5108
34 4-722-679-01
ブレーカブラケット (1)
BREAKER BRACKET(1)
1
35 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*30
36 4-708-790-11
プラグ
PLUG
1
KQP-08, SMC
37 4-706-753-11
レジューサ
REDUCER
2
KQR06-08, SMC
38 4-706-753-31
レジューサ
REDUCER
1
KQR06-12, SMC
39 4-705-238-11
マニホールド
MANIFOLD
1
KM11-08-12-10, SMC
40 4-761-636-11
レジューサエルボ
REDUCER ELBOW
5
KQ2L06-08, SMC
41 4-706-963-51
エルボユニオン
UNION ELBOW
1
KQL12-02S, SMC
42 2-149-053-01
エアコンビネーション
AIR CONBNATION
1
AC30D-02DG-R, SMC
43 4-701-316-01
ストリートエルボ
STREET ELBOW
1
44 4-703-607-02
ハイカプラ
COUPLER
1
20PM, NITTO
45 4-703-619-01
ハイカプラ
COUPLER
1
20SH, NITTO
46 4-706-740-06
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C6*16
47 7-623-213-22
スプリングワッシャ
SPRING LOCK WASHER
2
SW 6, TYPE 2
48 7-684-026-04
ナット
NUT
2
N6, TYPE2
49 7-688-006-01
ワッシャ
WASHER
2
W6, SMALL
50 4-720-084-02
ブラケット
BRACKET
1
51 7-684-000-26
六角ナット
HEX NUT
4
N30,TYPE3
52 4-720-082-03
スタンドボルト
STAND BOLT
4
