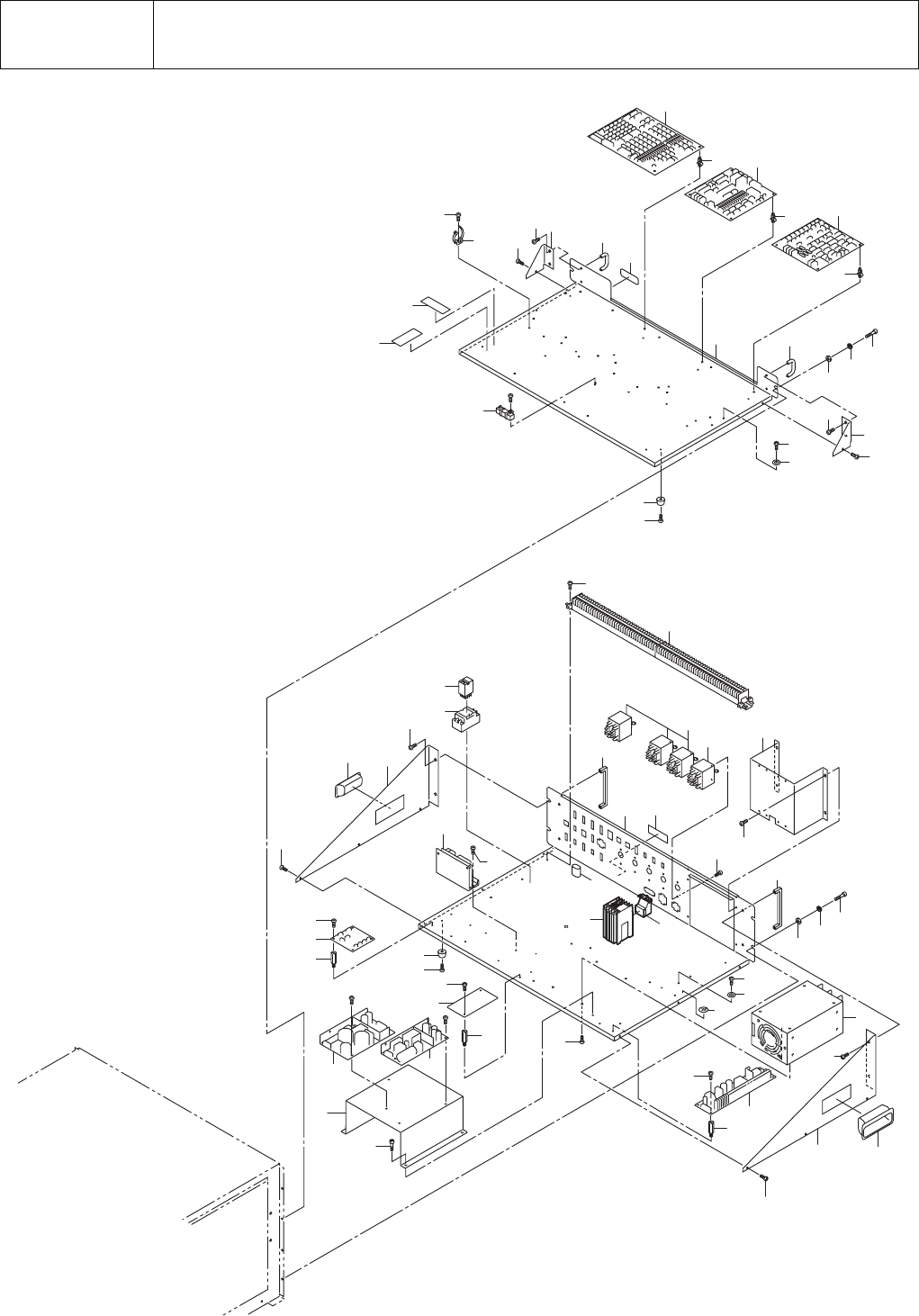

9-2 前側電装ユニット ( 2/2) Front Control Unit (2/2) 9-2-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl.
9-2
前側電装ユニット (2/2)
Front Control Unit (2/2)
9-2-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 7-628-000-07
十字穴付なべ小ねじ
(+CROSS) PAN HEAD SCREW
4
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW5*12
28 4-719-732-01
側面パネル (左)
SIDE PANEL(LEFT)
1
SONY
29 1-789-492-11
POWER ON/OFF CONTROLボード
POWER ON/OFF CONTROL BOARD
1
POWER ON/OFF CONTROL BOARD 3,
SONY
30 4-706-153-01
スペーサ
SPACER
4
KGLS-4S, KITAGAWA KOGYO
31 1-468-317-11
直流電源
DC POWER SUPPLY
1
JWS50-24, NEMIC-LAMBDA
32 7-682-947-01
十字穴付なべ小ねじ
(+CROSS) PAN HEAD SCREW
11
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*6
33 1-468-429-11
直流電源
DC POWER SUPPLY
1
ZWS30-12/J, NEMIC-LAMBDA
34 4-705-584-11
スペーサ
SPACER
4
SQ-10, MAC8
35 7-623-423-07
ワッシャ
WASHER
1
LW4, TYPE B
36 4-705-232-11
取手
HANDLE
2
A165-4, TAKIGEN
37 7-682-948-01
十字穴付きなべ小ねじ
(+CROSS) PAN HEAD SCREW
8
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*8
38 4-707-937-11
ゴム脚
RUBBER FOOT
4
BU-4850 20TYPE, SATO PARTS
39 4-701-543-01
アースシール
GROUND DECAL
1
AMS-550,
TOKYO CHEMICAL INDUSTRY
40 2-148-311-03
メインパネル
MAIN PANEL
1
41 4-706-486-01
銘板
NAME PLATE
1
42 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*10
43 7-688-005-11
ワッシャ
WASHER
4
W5, MIDDLE
44 7-623-212-22
スプリングワッシャ
SPRING LOCK WASHER
4
SW 5, TYPE 2
9-2
前側電装ユニット (2/2)
Front Control Unit (2/2)
9-2-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
24
25
9
19
27
6
7
40
2
51
3
2
52
3
5
5
6
2
55
54
53
41
60
49
25
20
23
10
2
33
47
45
42
43
5
44
2
47
30
5
58
44
59
5
16
17
3
5
32
56
57
2
42
48
7
14
37
35
36
5
5
31
26
29
14
11
5
5
28
30
16
17
25
11
21
22
5
32
