3-2
フィード（前側）
Feeder(Front)
3-2-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
53 4-719-723-01
ワッシャ
WASHER
2
WSSB10-3-3, MISUMI
54 4-719-718-03
バネ固定プレート
SPRING FIXED PLATE
1
EA-4185
55 7-688-005-11
ワッシャ
WASHER
2
W5, MIDDLE
56 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C5*10
57 4-719-715-01
フィードカム
FEED CAM
1
58 7-683-245-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
1
H4*4,FLAT POINT
59 1-763-911-11
ACサーボモータ
AC SERVO MOTOR
1
SGMAS-C2ACA41, YASKAWA
ELECTRIC, EA-4230
60 4-719-721-02
モータ取付ブラケット (F)
MOTOR BRACKET(F)
1
61 4-722-535-02
モータ軸プーリ
MOTOR AXIS PULLEY
1
62 7-683-245-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
2
TN4*4,FLAT POINT
63 4-719-727-01
セットシュー
SET SHOE
1
64 4-719-719-04
油避けカバー
OIL GUARD
1
65 7-688-004-11
ワッシャ
WASHER
3
W4, MIDDLE
32
31
40
41
73
73
40
41
68
6363
10
8
7
42
15
11
12
37
80
39
60
40
41
34
75
40
41
14
20
9
40
38
36
41
48
16
1
72
45
46
27
25
26
25
47
55
56
57
58
65
66
67
49
50
51
52
51
53
54
23
62
64
23
35
13
2
33
30
29
28
74
17
21
22
43
5
4
3
77
24
25
6
78
69
70
71
45
44
76
27
59
61
63
63
21
18
19
41
40
41
40
79

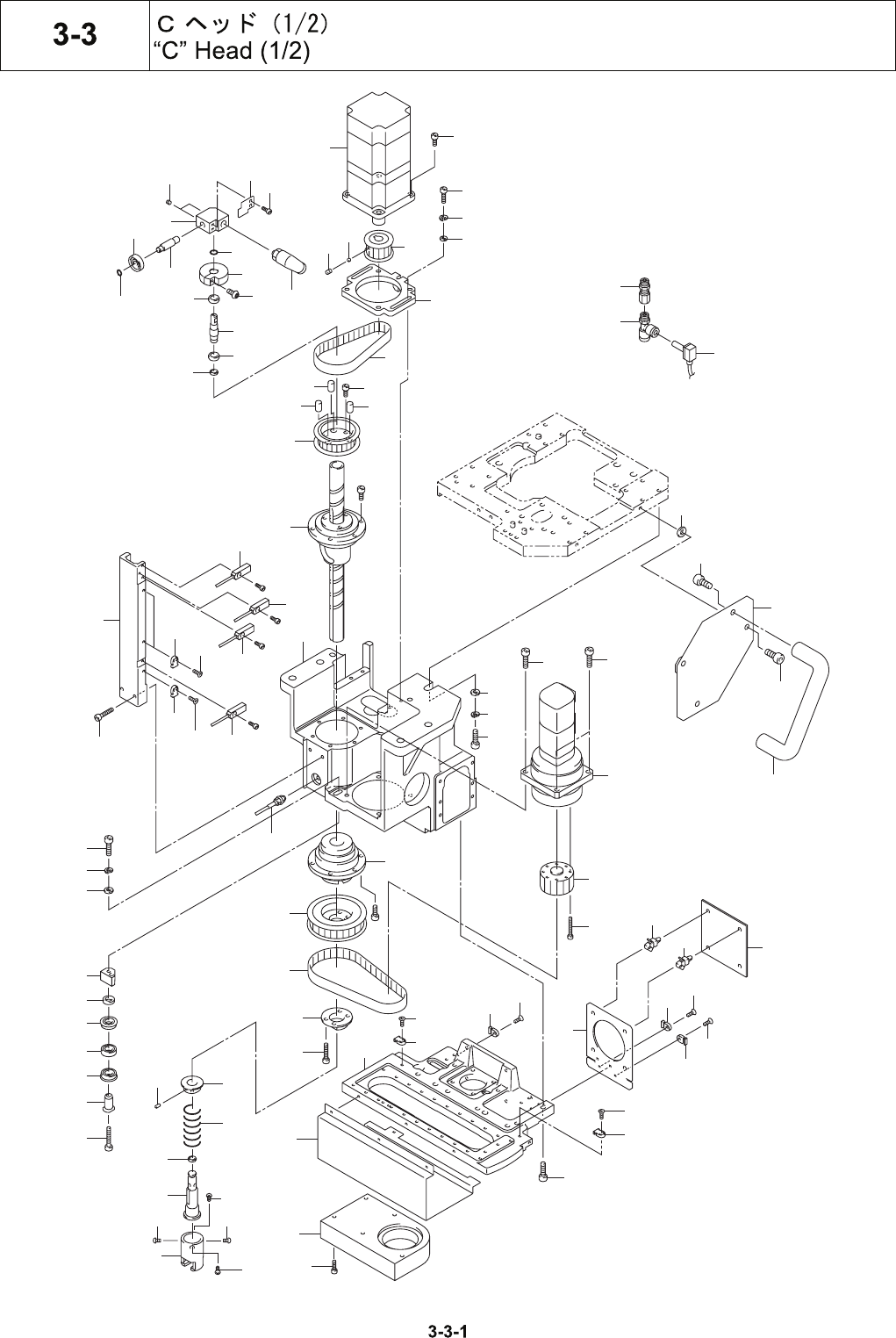

3-3
Cヘッド(1/2)
“C” Head(1/2)
3-3-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 1-787-224-11
サーボモータ
SERVO MOTOR
1
SGMAS-02ACA4C,
YASKAWA ELECTRIC
2 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*10
3 4-706-725-61
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
5
C4*15
4 7-623-210-22
スプリングワッシャ
SPRING WASHER
4
SW4, TYPE 2
5 7-688-004-11
ワッシャ
WASHER
4
W4, MIDDLE
6 2-177-405-01
プーリ (HM)
PULLY (HM)
1
7 4-708-450-01
セットシュー
SET SHOE
1
8 7-683-238-01
六角穴付き止めねじ
HEX SOCKET SET SCREW
3
3*4
9 2-176-674-02
モータブラケット (HR)
MOTOR BRACKET(HR)
1
10 7-683-245-08
六角穴付き止めねじ
HEX SOCKET SET SCREW
2
TN4*4
11 4-720-594-03
センサドグ
SENSOR DOG
1
12 4-706-724-21
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*8
13 4-720-587-03
ブロック
BLOCK
1
14 4-720-586-02
シャフト
SHAFT
1
15 4-721-346-01
ベアリング
BEARING
1
EB19
16 7-624-000-06
Eリング
E-RING
1
E-4
17 4-704-462-81
Oリング
O-RING
1
CO 0504AS7, NOK
18 4-720-588-03
ベアリング押え
BEARING RETAINER
1
19 4-700-048-41
六角穴付きボタンボルト
HEX SOCKET BUTTON HEAD CAP SCREW
1
C4*15
20 4-720-603-01
継ぎ手
UNION
1
KXL06-01S, SMC
21 4-719-038-11
ベアリング
BEARING
2
MR128ZZ, NSK
22 4-720-589-01
ロータリシャフト
ROTARY SHAFT
1
23 4-703-789-01
パッキン
PACKING
2
MYA-6, SAKAGAMI SEISAKUJO
24 2-177-404-01
タイミングベルト
TIMING BELT
1
246-3GT-12, UNITTA
25 4-720-590-01
ストッパ
STOPPER
3
26 4-722-661-01
プーリ HL
PULLEY HL
1
P60-3GT BLP, UNITTA
