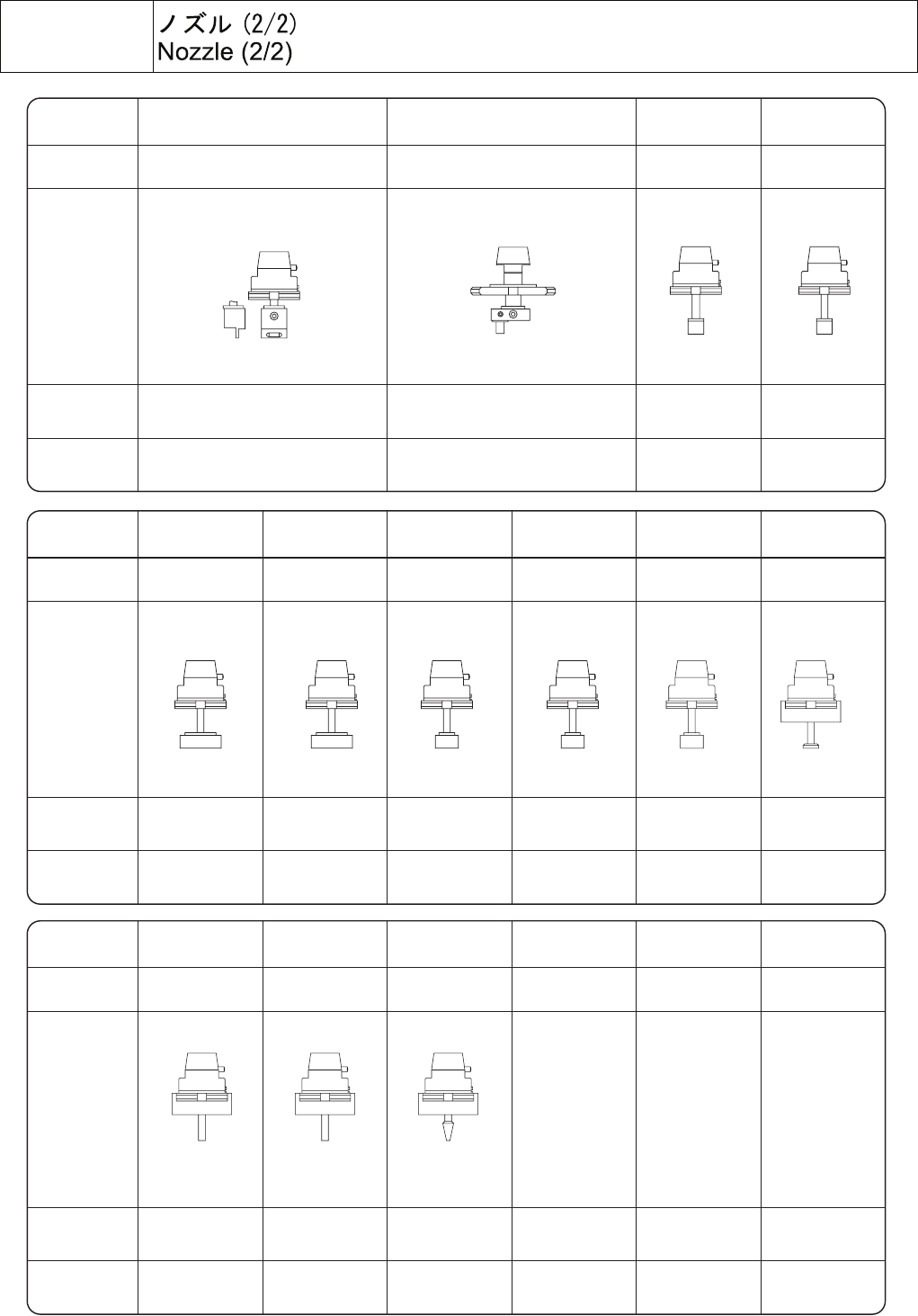

11-2 ノズル (2/2) Nozzle (2/2 ) 11-2-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 A-8417-244-A ノズル CFSID01 NOZZLE CFSID01 1 Component:Odd shape 2 A-8417-245-A ノズル CFOFF01 NOZZLE …
名称
Name
形態
Shape
イラスト番号
Ref.No.
ノズル外径
Outer Diameter
ノズル内径
Inner Diameter
1
CFSID10
10.0mm
Height:3.5mm
2
CFOFF01
3.0mm
2.0mm
3
CF6010G
6.0mm
2.5mm
名称
Name
形態
Shape
イラスト番号
Ref.No.
ノズル外径
Outer Diameter
ノズル内径
Inner Diameter
5
CF6A20G
16.0mm
2.5mm
6
CF6A2AG
16.0mm
12.0mm
7
CF9010G
9.0mm
2.5mm
8
CF9020G
9.0mm
2.5mm
9
CF9070G
9.0mm
7.0mm
10
名称
Name
形態
Shape
イラスト番号
Ref.No.
ノズル外径
Outer Diameter
ノズル内径
Inner Diameter
11
CB65500
6.0mm
5.0mm
12
CB35250
3.0mm
2.5mm
13
CB30200
2.5mm
2.0mm
CB12080
1.2mm
0.8mm
4
CF6020G
6.0mm
2.5mm
11-2
11-2-1
11-2
ノズル (2/2)
Nozzle (2/2)
11-2-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 A-8417-244-A
ノズル CFSID01
NOZZLE CFSID01
1
Component:Odd shape
2 A-8417-245-A
ノズル CFOFF01
NOZZLE CFOFF01
1
3 A-8417-234-A
ノズル CF6010G
NOZZLE CF6010G
1
Component:Odd shape
4 A-8417-229-A
ノズル CF6020G
NOZZLE CF6020G
1
Component:Odd shape
5 A-8417-232-A
ノズル CF6A20G
NOZZLE CF6A20G
1
Component:Odd shape
6 A-8417-233-A
ノズル CF6A2AG
NOZZLE CF6A2AG
1
Component:Odd shape
7 A-8417-235-A
ノズル CF9010G
NOZZLE CF9010G
1
Component:Odd shape
8 A-8417-230-A
ノズル CF9020G
NOZZLE CF9020G
1
Component:Odd shape
9 A-8417-231-A
ノズル CF9070G
NOZZLE CF9070G
1
Component:Odd shape
10 A-8417-390-A
ノズル CB65500
ノズル CB65500
1
Component: □ 8mm～
11 A-8417-389-A
ノズル CB35250
NOZZLE CB35250
1
Component: □ 5mm～
12 A-8417-388-A
ノズル CB30200
NOZZLE CB30200
1
Component: □ 4mm～
13 A-8417-387-A
ノズル CB12080
NOZZLE CB12080
