10-1 ケーブル 本体カバー Cable (Machine Cover) 10-1-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 53 1 OPTION (I/F CAB LE KIT), FOR SMEMA 54 1 OPTION(CONNECTION KIT 10BASE-2) 55 1 OPTION …
10-1
ケーブル 本体カバー
Cable (Machine Cover)
10-1-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-797-156-11
ジャンパコネクタ
JUMPER CONNECTOR
2
28 1-829-504-11
キャブタイヤケーブル
CABTIRE CABLE
1
29 1-792-154-11
キャブタイヤケーブル
CABTIRE CABLE
1
30
1
OPTION(CONNECTION KIT 10BASE-2)
31 1-792-193-11
同軸ケーブル
COAXIAL CABLE
1
32
1
OPTION (COMMUNICATION KIT)
33 1-791-327-13
キャブタイヤケーブル
CABTIRE CABLE
1
34
1
OPTION (L-R TRANSFER)
35 1-791-326-11
キャブタイヤケーブル
CABTIRE CABLE
1
36 1-791-314-12
ジャンパコネクタ
JUMPER CONNECTOR
1
37 1-791-313-14
キャブタイヤケーブル
CABTIRE CABLE
1
38 1-791-320-12
ジャンパコネクタ
JUMPER CONNECTOR
1
39 1-791-319-13
キャブタイヤケーブル
CABTIRE CABLE
1
40 1-792-155-11
キャブタイヤケーブル
CABTIRE CABLE
1
41 1-792-193-32
同軸ケーブル
COAXIAL CABLE
1
42 1-791-309-12
キャブタイヤケーブル
CABTIRE CABLE
1
43 1-791-310-11
キャブタイヤケーブル
CABTIRE CABLE
1
44
45
46
47 1-791-761-11
キャブタイヤケーブル
CABTIRE CABLE
1
48 1-791-239-12
キャブタイヤケーブル
CABTIRE CABLE
1
49
1
MOLEX 4 PIN, LEFT->RIGHT,
OPTION (I/F CABLE KIT)
50
1
MOLEX 4 PIN, LEFT->RIGHT,
OPTION (I/F CABLE KIT)
51
1
MOLEX 4 PIN, RIGHT->LEFT,
OPTION (I/F CABLE KIT)
52
1
MOLEX 4 PIN, RIGHT->LEFT,
OPTION (I/F CABLE KIT)
10-1
ケーブル 本体カバー
Cable (Machine Cover)
10-1-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
53
1
OPTION (I/F CABLE KIT),
FOR SMEMA
54
1
OPTION(CONNECTION KIT 10BASE-2)
55
1
OPTION (START INTERLOCK SW)
56
1
OPTION (START INTERLOCK SW)
57
1
OPTION(SIGNAL TOWER EXTERNAL
OUTPUT)
58
1
OPTION
59
1
OPTION
60 1-829-505-11
キャブタイヤケーブル
CABTIRE CABLE
1
31
2
CV1-3CV1-1
CV-1
CV-2
CV-3
CV1-2
CN1
CN2
CN3
CONVEYOR MOTOR
DRIVER 1
CONVEYOR MOTOR 1
CONVEYOR MOTOR 2
CONVEYOR MOTOR 3

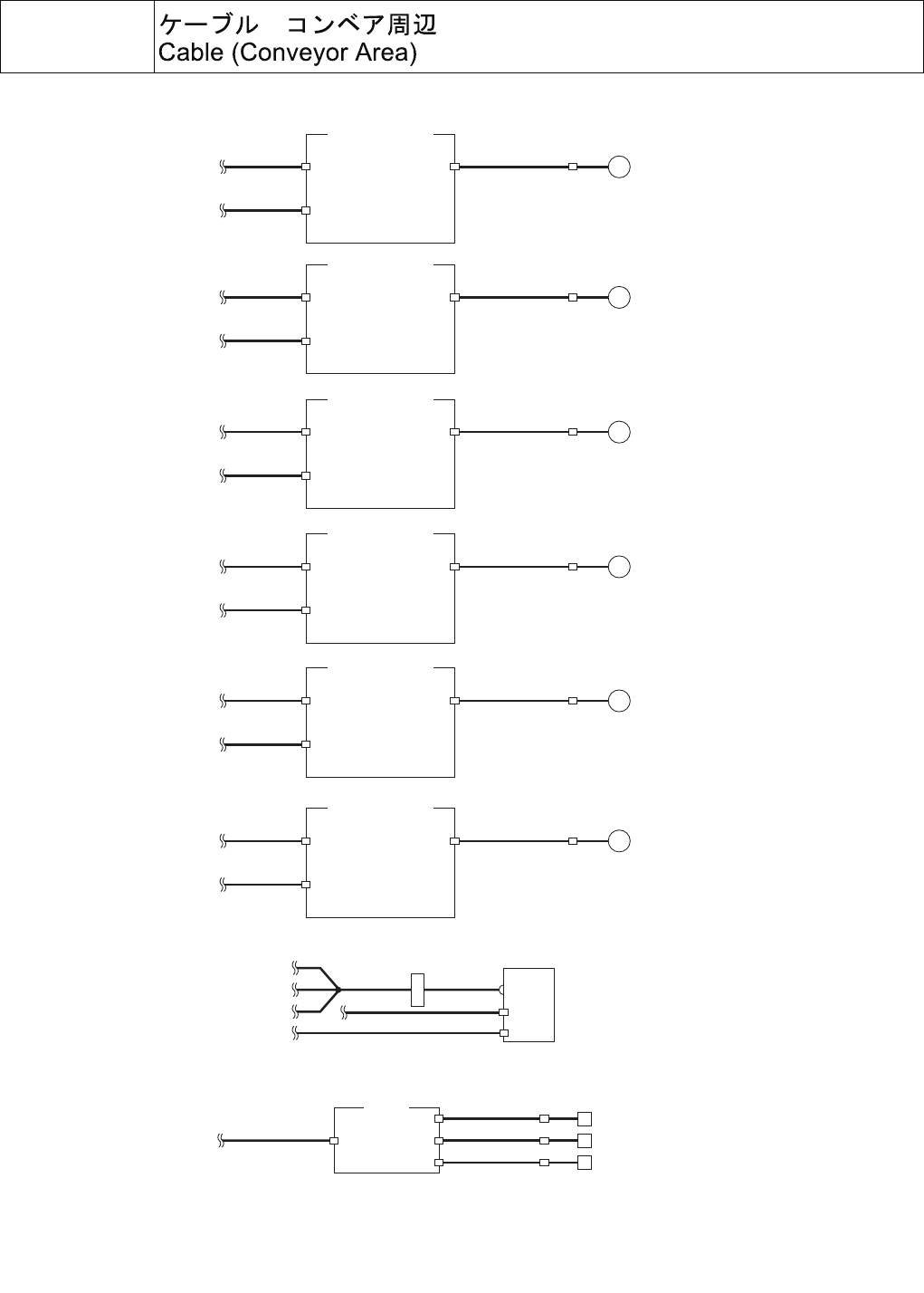

64
5
CV2-3CV2-1
CV2-2
CN1
CN2
CN3
CONVEYOR MOTOR
DRIVER 2
97
8
CV3-3CV3-1
CV3-2
CN1
CN2
CN3
CONVEYOR MOTOR
DRIVER 3
FIX
CV-4
CONVEYOR MOTOR 4
1210
11
CV4-3CV4-1
CV4-2
CN1
CN2
CN3
CONVEYOR MOTOR
DRIVER 4
20
19
FIXED CAMERA (OPTION)
2321
24
22
ADLS-3
ADLS-2
ADLS-1
CN1 CN3
ADLS-4
AD-CCW
AD-CW
AD-ORG
CN4
CN2 C/V ADJ LS CW
C/V ADJ LS CCW
C/V ADJ LS ORG
AD-LSB
S
S
S
CAM-4
CV-5
CONVEYOR MOTOR 5
1513
14
CV5-3CV5-1
CV5-2
CN1
CN2
CN3
CONVEYOR MOTOR
DRIVER 5
CV-6
CONVEYOR MOTOR 6
1816
17
CV6-3CV6-1
CV6-2
CN1
CN2
CN3
CONVEYOR MOTOR
DRIVER 6
CAM-3
27
10-2
10-2-1
