10-3 ケーブル ＸＹ可動部 Cable (XY Movable Area) 10-3-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 53 1-833-019-21 ケーブルエンコーダ CABLE ENCODER 1 EA-5136 54 1-833-019-51 ケーブルエンコーダ CABLE ENCOD…
10-3
ケーブル ＸＹ可動部
Cable (XY Movable Area)
10-3-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-829-622-12
可動ケーブル
MOVING-CABLE
1
28 1-829-610-12
可動ケーブル
MOVING-CABLE
1
29 1-824-736-11
可動ケーブル
MOVING-CABLE
1
30 1-829-611-12
可動ケーブル
MOVING-CABLE
1
31 1-829-624-12
可動ケーブル
MOVING-CABLE
1
32 1-829-652-12
キャブタイヤケーブル
CABTIRE CABLE
1
33 1-829-604-11
可動ケーブル
MOVING-CABLE
1
34 1-792-262-11
キャブタイヤケーブル
CABTIRE CABLE
1
35 1-792-263-11
キャブタイヤケーブル
CABTIRE CABLE
1
36 1-829-655-11
キャブタイヤケーブル
CABTIRE CABLE
1
37 1-829-606-11
可動ケーブル
MOVING-CABLE
1
38 1-792-268-11
キャブタイヤケーブル
CABTIRE CABLE
1
39 1-792-269-13
キャブタイヤケーブル
CABTIRE CABLE
1
40 1-792-303-11
キャブタイヤケーブル
CABTIRE CABLE
1
41 1-829-605-11
可動ケーブル
MOVING-CABLE
1
42 1-792-300-11
キャブタイヤケーブル
CABTIRE CABLE
1
43 1-792-305-11
キャブタイヤケーブル
CABTIRE CABLE
1
44 1-792-307-12
キャブタイヤケーブル
CABTIRE CABLE
1
45 1-792-306-11
キャブタイヤケーブル
CABTIRE CABLE
1
46 1-829-600-11
可動ケーブル
MOVING-CABLE
1
47 1-829-601-11
可動ケーブル
MOVING-CABLE
1
48 1-829-602-11
可動ケーブル
MOVING-CABLE
1
49 1-833-017-11
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
EA-5136
50 1-833-016-71
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
EA-5136
51 1-833-016-51
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
EA-5136
52 1-833-016-61
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
EA-5136
10-3
ケーブル ＸＹ可動部
Cable (XY Movable Area)
10-3-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
53 1-833-019-21
ケーブルエンコーダ
CABLE ENCODER
1
EA-5136
54 1-833-019-51
ケーブルエンコーダ
CABLE ENCODER
1
EA-5136
55 1-833-019-31
ケーブルエンコーダ
CABLE ENCODER
1
EA-5136
56 1-833-019-41
ケーブルエンコーダ
CABLE ENCODER
1
EA-5136
57 1-833-015-41
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
EA-5136
58 1-833-016-81
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
EA-5136
59 1-833-019-11
ケーブルエンコーダ
CABLE ENCODER
1
EA-5136
60 1-833-018-51
ケーブルエンコーダ
CABLE ENCODER
1
EA-5136
HC-7
10
11
9
X-CCW
X-CW
X-ORG
21
FRONT DOOR SW
7
6
543
FRONT CART
CHANGE DOOR SW
30A
30EX
30DS-F30DS
(30)
8
SIGNAL TOWER
24
21
18
16
19
23
25
26
HC-5
HC-2
HC-1 DR1-9
DR1-10
DR1-11
DR1-12
HC-3
BZ
PATO
X CCW
X ORG
X CW
HC-4
HC-6
CN4
CN13
CN6
TB1
TB2
CN11
CN12
CN5
CN9
CN2
CN1
CN3
CN7
CN8
CN10
CN14
J9
J10
J11
J12
J13
J14
J15
J16
HANDY CONSOLE
CONTROL BOARD
DR1
SERIAL DIO BOARD
XM
30
X MOTOR
XE
31
X ENCODER
S
S
S
M
E
32
33

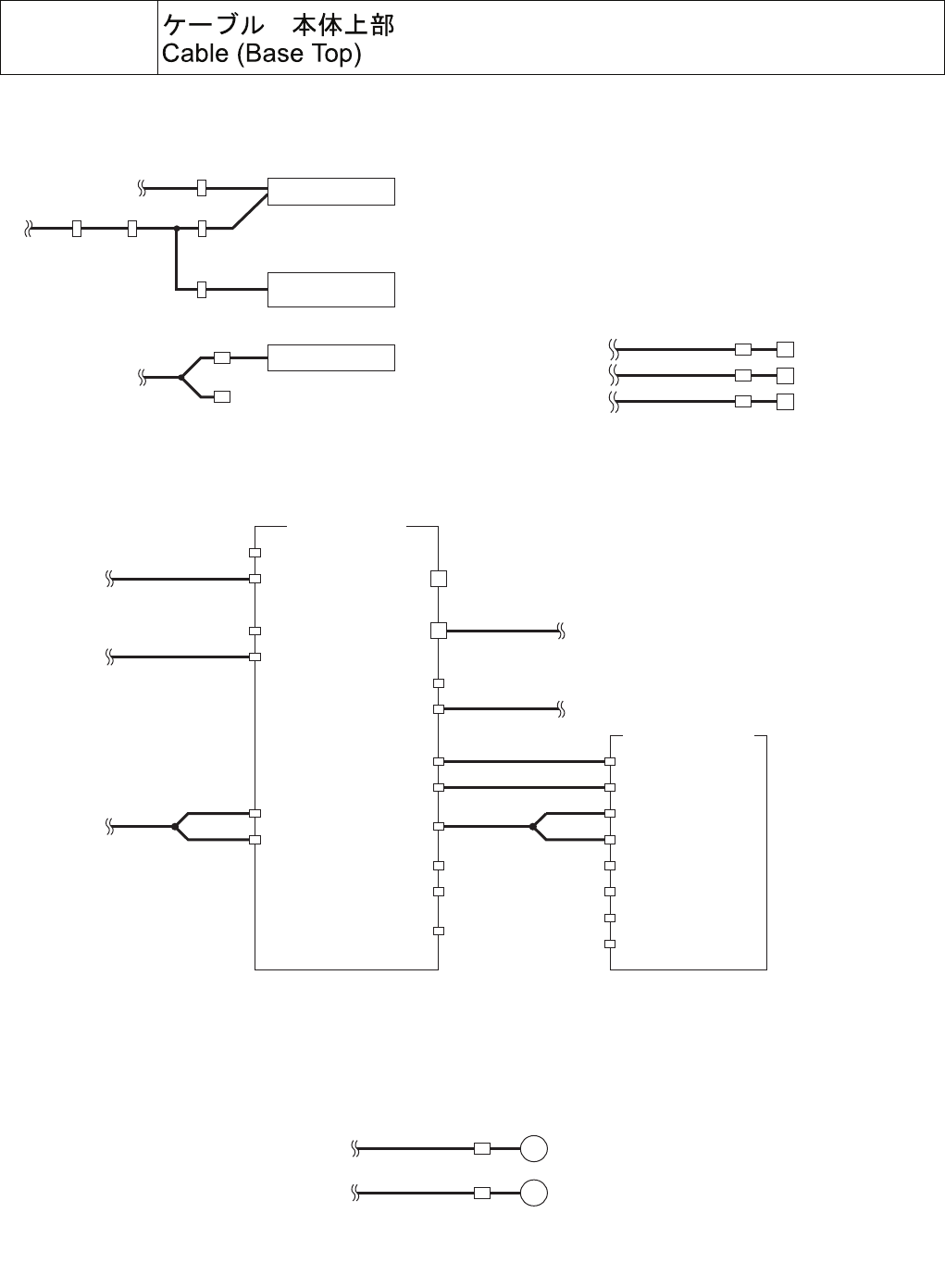

10-4
10-4-1
