8-1 上部カバー Upper Cover 8-1-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 2-177-495-14 サイドメインカバー SIDE MAIN COVER 1 EA-5077 2 4-720-190-01 十字穴付トラス小ネジ (+CROSS) TRUSS HEAD SCREW 18 …
31
32
3
4
4
2
4
5
8
9
11
8
9
10-1
17
20
21
7
7
42
13
1
26
38
24
25
28
27
12
29
30
18
16
19
4
15
11
12
10-2
12
6
6
6
4
4
6
6
18
35
36
18
2
4
4
4
12
14
12
14
18
4
18
22
23
37
22
4
4
23
39
40
41
41

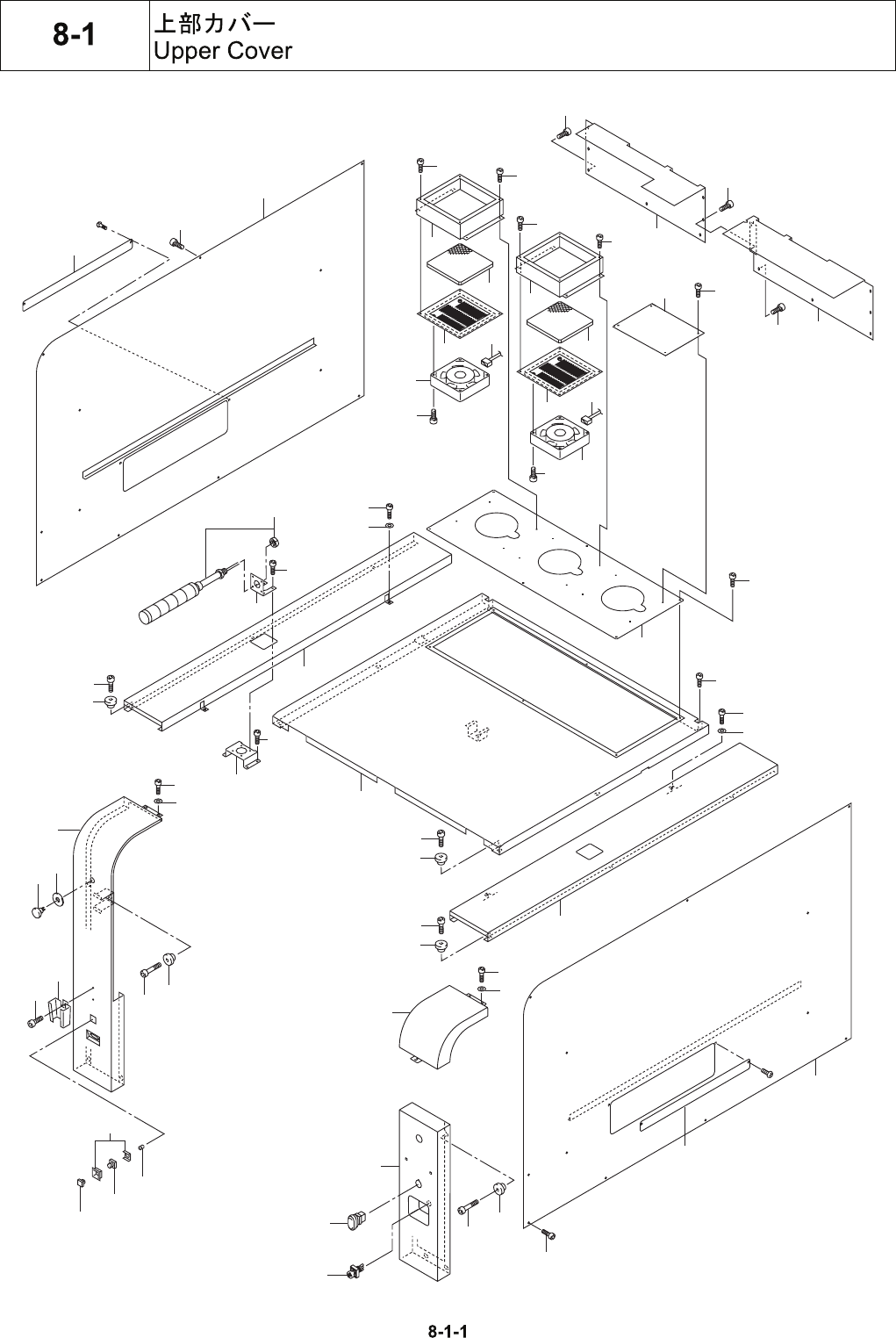

8-1
上部カバー
Upper Cover
8-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 2-177-495-14
サイドメインカバー
SIDE MAIN COVER
1
EA-5077
2 4-720-190-01
十字穴付トラス小ネジ
(+CROSS) TRUSS HEAD SCREW
18
+T4*6
3 2-177-244-02
パックカバー (1)
BACK COVER(1)
1
4 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
50
C4*6
5 2-177-245-02
パックカバー (2)
BACK COVER(2)
1
6 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
20
C3*6
7 2-177-288-02
冷却ファン BOX(1)
COOLING FAN BOX(1)
2
EA-4141
8 2-176-865-02
フィルター（上後）
FILTER
2
9 2-177-248-02
フィルター BOX
FILTER BOX
2
EA-4141
10-1 1-836-551-21
プラグコード A'ssy
PLUG CORD A'ssy
1
A-40-03, IKURA SEIKI, FAN-U1
10-2 1-836-551-31
プラグコード A'ssy
PLUG CORD A'ssy
1
A-40-03, IKURA SEIKI, FAN-U2
10
11 1-763-987-11
ファン
FAN
2
4715MS-20T-B5A-B01,MNB
12 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C4*8
13 2-177-287-02
ファン取付プレート
FAN PLATE
1
EA-4141
14 7-688-004-11
ワッシャ
WASHER
20
W4, MIDDLE
15 1-487-309-11
シグナルタワーA'ssy(LCS-302-RYG)
SIGNAL TOWER A'ssy
1
LCS-302-RYG, PATLITE, PATO
16 2-108-597-02
シグナルタワープレート
SIGNAL TOWER PLATE
1
17 2-177-496-02
サイドシーリング
SIDE CEILING
1
EA-4141
18 4-720-027-01
カバー取付ブッシュ
COVER BUSHING
35
19 2-108-625-01
シグナルタワーブラケット
SIGNAL TOWER BRACKET
1
20 2-177-505-02
天板
TOP COVER
1
EA-4141
21 2-177-496-12
サイドシーリング
SIDE CEILING
1
EA-4141
22 4-706-726-02
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*6
23 7-688-005-11
ワッシャ
WASHER
2
W5, MIDDLE
24 4-720-023-02
非常停止シール
EMERGENCY DECAL
1
8-1
上部カバー
Upper Cover
8-1-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
25 1-487-310-11
非常停止スイッチA'ssy
EMERGENCY SWITCH A'ssy
1
AH165-VR01, FUJI ELECTRIC, 10
26 2-177-506-04
ショルダーカバー
SHOULDER COVER
1
EA-5074
27 4-720-025-01
パネル用ベゼル
PANEL VESSEL
1
61-9930.0, eao
28 1-454-977-11
スイッチアクチュエータ
SWITCH ACTUATOR
1
61-1100.0, eao
29 1-518-763-11
LEDランプ
LED LAMP
1
EL23-UA24, eao
30 4-721-166-01
スイッチ用スクリーン
SWITCH SCREEN
1
61-9671.7, eao
31
32
33
34
35 2-149-076-07
フロントカバー（右）
FRONT COVER (RIGHT)
1
EA-5093
36 1-786-764-11
スイッチ用押しボタン
SWITCH PUSH BUTTON
1
M22-DDL-WS-X1/X0/K11/LED-G,
MOELLER ELECTRIC
37 1-487-311-11
キースイッチA'ssy
KEY SWITCH A'ssy
1
AH165-2YJ2D22A, FUJI ELECTRIC,
41
38 2-177-495-04
サイドメインカバー
SIDE MAIN COVER
1
39 2-583-926-03
ショルダーカバー (2)
SHOULDER COVER(2)
1
EA-5032
40 4-722-596-02
ホルダ
HOLDER
1
41
2
EA-5120, OPTION for CE
42 4-141-250-01
ブランクプレート
PLATE
1
