8-5 背面カバー Rear Cover 8-5-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl.

100%1 / 150
8-5
背面カバー
Rear Cover
8-5-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 4-706-724-11
六角穴付きボルト(M3X6)
BOLT (M3X6), HEXAGON SOCKET
4
M3X6
28 4-706-725-01
六角穴付きボルト(M4X8)
BOLT (M4X8), HEXAGON SOCKET
24
M4X8
29 4-706-725-51
六角穴付きボルト(M4X6)
BOLT (M4X6), HEXAGON SOCKET
4
M4X6
30 4-706-740-21
六角穴付きボルト(M6X8SUS)
BOLT (M6X8SUS), SOCKET
4
M6X8SUS
31 4-716-148-01
六角穴付きボルト(M8X10 SUS)
BOLT (M8X10 SUS), SOCKET
4
M8X10SUS
32 4-719-757-01
ローレットツマミ
KNOB, KNURL
2
A-176-S-6
33 4-720-023-02
非常停止シール
EMERGENCY DECAL
1
34 4-720-027-01
カバー取付ブッシュ
BUSHING, COVER FITTING
2
35 4-720-190-01
十字穴付トラス小ねじ(+T4X6)
SCREW (+T4X6), (HOLE) TRUSS
55
+T4X6
36 4-720-311-01
ファンガード
GUARD, FAN
2
PG-47-02
37 7-688-004-11
W4, MIDDLE
W4, MIDDLE
8
W4, MIDDLE
38 4-706-725-01
六角穴付きボルト(M4X10)
BOLT (M4X10), HEXAGON SOCKET
8
M4X10SUS
8-5
背面カバー
Rear Cover
8-5-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
45
66

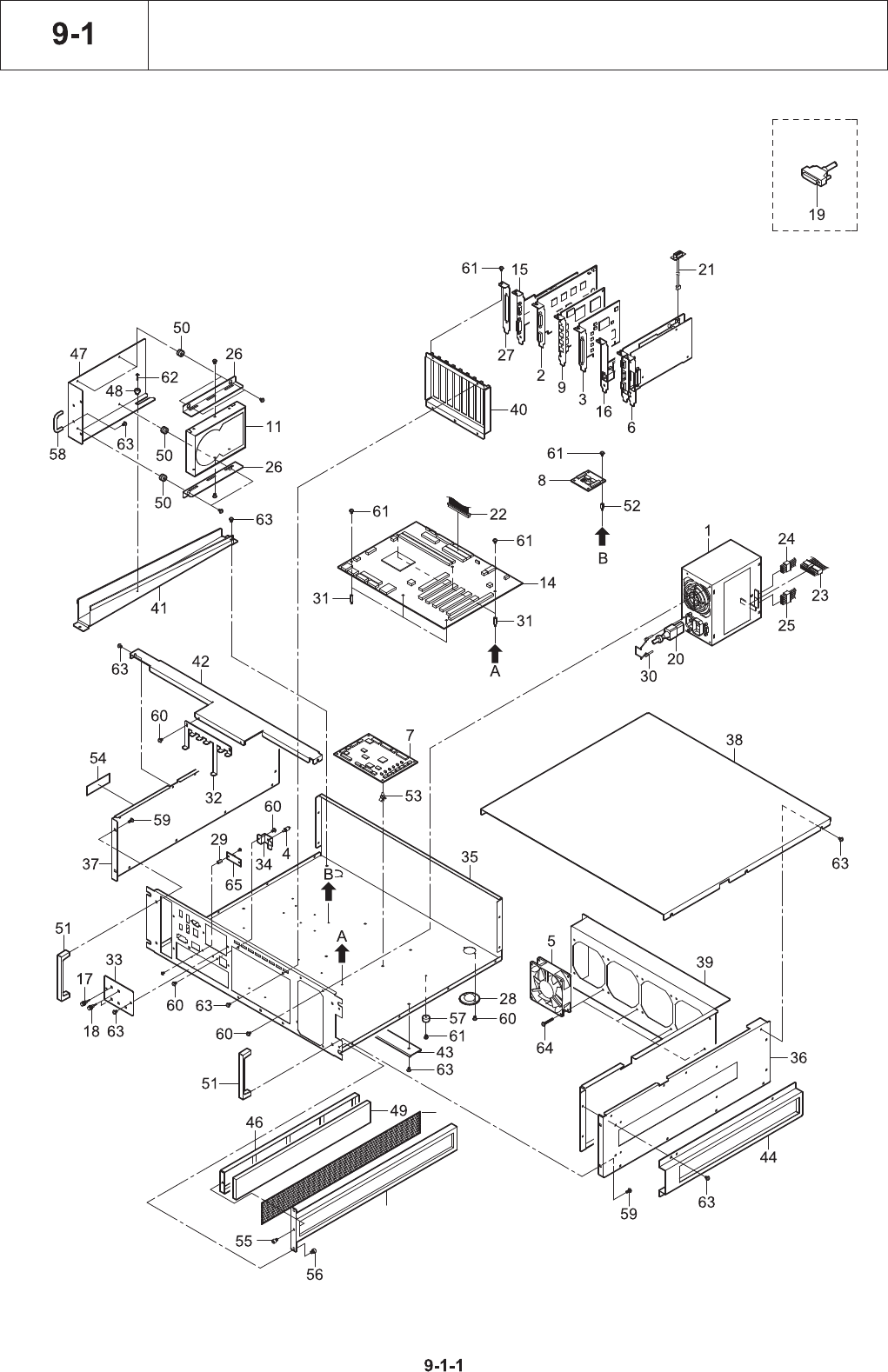

前側電装ユニット（1/2）
Front Control Unit (1/2)
