si-f209wk_doc_par_nothing_xx_1st_20091207_level01.pdf - 第90页
21 11 7 14 15 13 12 16 17 7 31 32 31 32 33 33 35 30 36 40 40 38 39 38 7 7 25 11 14 7 21 21 7 22 22 13 23 24 7 7 7 7 7 7 19 8 6 5 7 20 15 12 16 17 9 8 6 7 7 7 7 9 10 8 6 19 7 18 20 7 9 7 3 28 27 26 44 46 45 47 42 41 44 43…
8-3
操作パネル
Operation Panel
8-3-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
21
11
7
14
15
13
12
16
17
7
31
32
31
32
33
33
35
30
36
40
40
38
39
38
7
7
25
11
14
7
21
21
7
22
22
13
23
24
7
7
7
7
7
7
19
8
6
5
7
20
15
12
16
17
9
8
6
7
7
7
7
9
10
8
6
19
7
18
20
7
9
7
3
28
27
26
44
46
45
47
42
41
44
43
44
47
46
45
44
41
42
43
34
51
51
53
7
54
52
7
54
48
50
49

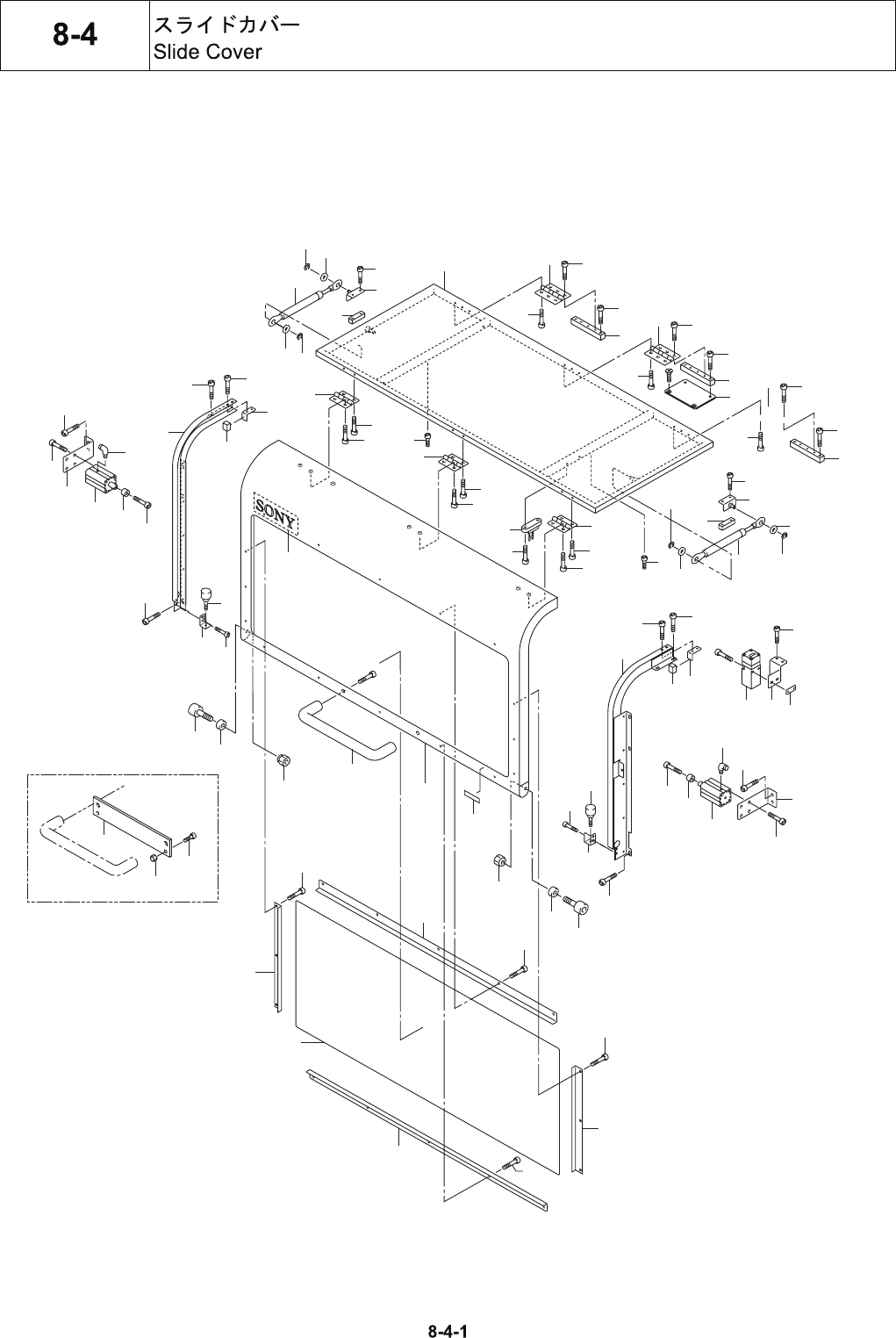

8-4
スライドカバー
Slide Cover
8-4-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1
2
3 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
11
C4*8
4
5 2-177-504-01
スライドフレーム
SLIDE FRAME
1
6 4-720-242-01
蝶番
HINGE
3
B-1078-13, TAKIGEN
7 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
50
C4*6
8 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*20
9 2-108-626-01
蝶番ジョイント
HINGE JOINT
3
10 2-176-866-02
蝶番サポート
HINGE SUPPORT
1
11 2-147-044-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*15
12 4-706-740-21
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C6*8
13 2-108-631-02
シリンダブラケット
CYLINDER BRACKET
2
14 4-719-686-31
エルボユニオン
UNION ELBOW
2
KQ2L04-M5, SMC
15 4-720-229-01
シリンダ
CYLINDER
2
CQSB20-10S, SMC
16 4-720-079-03
ロッドガード
ROD GUARD
2
17 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*10
18 2-177-502-02
スライドレール
SLIDE RAIL
1
19 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*6
20 2-108-632-02
ローラストッパ
ROLLER STOPPER
2
21 2-108-623-01
蝶番
HINGE
3
B-1078-14, TAKIGEN
22 2-108-624-01
ストッパボルト
STOPPER BOLT
2
UNST6-20, MISUMI
23 4-720-026-01
リミットスイッチ用キー
LIMIT SWITCH KEY
1
D4DS-K3, OMRON
24 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*10
25 2-190-296-03
スライドレール（B）（FR）
SLIDE RAIL (B)(FR)
1
EA-4138
26 1-798-022-11
ドアスイッチ
DOOR SWITCH
1
D4DS-2BF, OMRON
