8-4 スライドカバー Slide Cover 8-4-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 53 2-699-553-02 ローラ押え ROLLER RETAINER 1 54 3-093-141-01 ストッパボルト BOLT, STOPPER 2 UNAH5-20
8-4
スライドカバー
Slide Cover
8-4-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 2-108-633-02
ドアセンサ取付板
DOOR SENSOR PLATE
1
28 2-108-637-02
ドアセンサ板ナット
DOOR SENSOR PLATE NUT
1
29
30 4-720-244-02
シール
SEAL
1
L=96, LIGHI GRAY
31 4-707-208-71
カムフォロア
CAM-FOLLOWER
2
CF8-A, THK
32 4-720-057-02
カラー
COLLAR
2
S45C-D, IWATA
33 2-652-911-21
Uナット
U-NUT
2
M8X1.25, EA-5058
34 4-708-039-11
取手
HANDLE
1
AP42-C-2, TAKIGEN
35 2-177-503-03
スライド扉
SLIDE DOOR
1
36 2-190-297-02
機種名シール (SI-F209)
MODEL NAME SEAL
1
37
38 2-177-335-01
カバー押え (1)
ROLLER RETAINER(1)
2
39 X-2318-563-1
透明カバー（前）
TRANSPARENT COVER(FRONT)
1
EA-4229
40 2-108-819-01
カバー押え (2)
COVER RETAINER(2)
2
41 2-657-406-01
ガスダンパ
GAS ABSORBER
2
GS067, EA-5047
42 3-618-078-03
CEリング
CE-CLIP
2
CE-6
43 7-624-108-04
CEリング
CE-CLIP
2
CE-4
44 7-688-006-11
ワッシャ
WASHER
4
W6
45 2-657-404-01
ガスダンパーブラケット
GAS ABSORBER BRACKET
2
EA-5047
46 4-706-725-06
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*25, EA-5047
47 2-657-405-02
スペアブラケット
SPARE BRACKET
2
EA-5047
48
1
OPTION
49
2
OPTION
50
2
OPTION
51 2-108-596-01
防塵ゴム
RUBBER, DUST PROTECTION
2
C300-B-12X15, TAKIGEN
52 2-699-553-12
ローラ押え
ROLLER RETAINER
1
8-4
スライドカバー
Slide Cover
8-4-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
53 2-699-553-02
ローラ押え
ROLLER RETAINER
1
54 3-093-141-01
ストッパボルト
BOLT, STOPPER
2
UNAH5-20

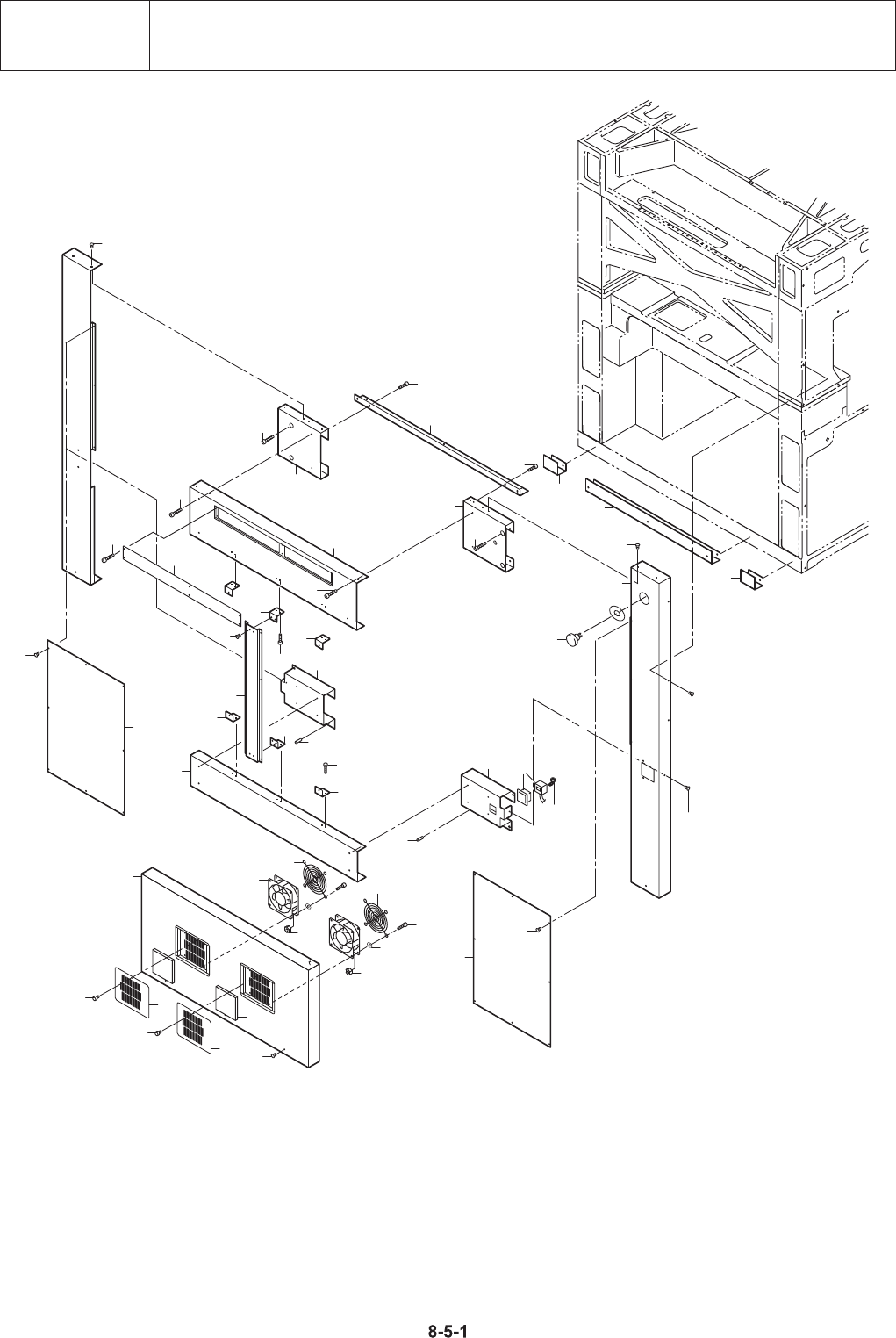

背面カバー
Rear Cover
8-5
30
30
20
7
20
10
18
7
21
16
19
15
14
13
22
23
17
6
6
6
6
9
8
8
1
2
33
3
38
4
36
36
4
25
25
37
11
11
12
12
32
32
34
34
26
35
27
35
28
28
35
35
35
35
35
28
28
35
29
29
