8-1
上部カバー
Upper Cover
8-1-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1
2
3
3
6
4
8
9
10
11
12
14
13
14
13
15
2
16
7
17
32
21 22
2
23
2
24
18
19
5
26
26
27
27
27
29
29
29
30
25
32
33
31

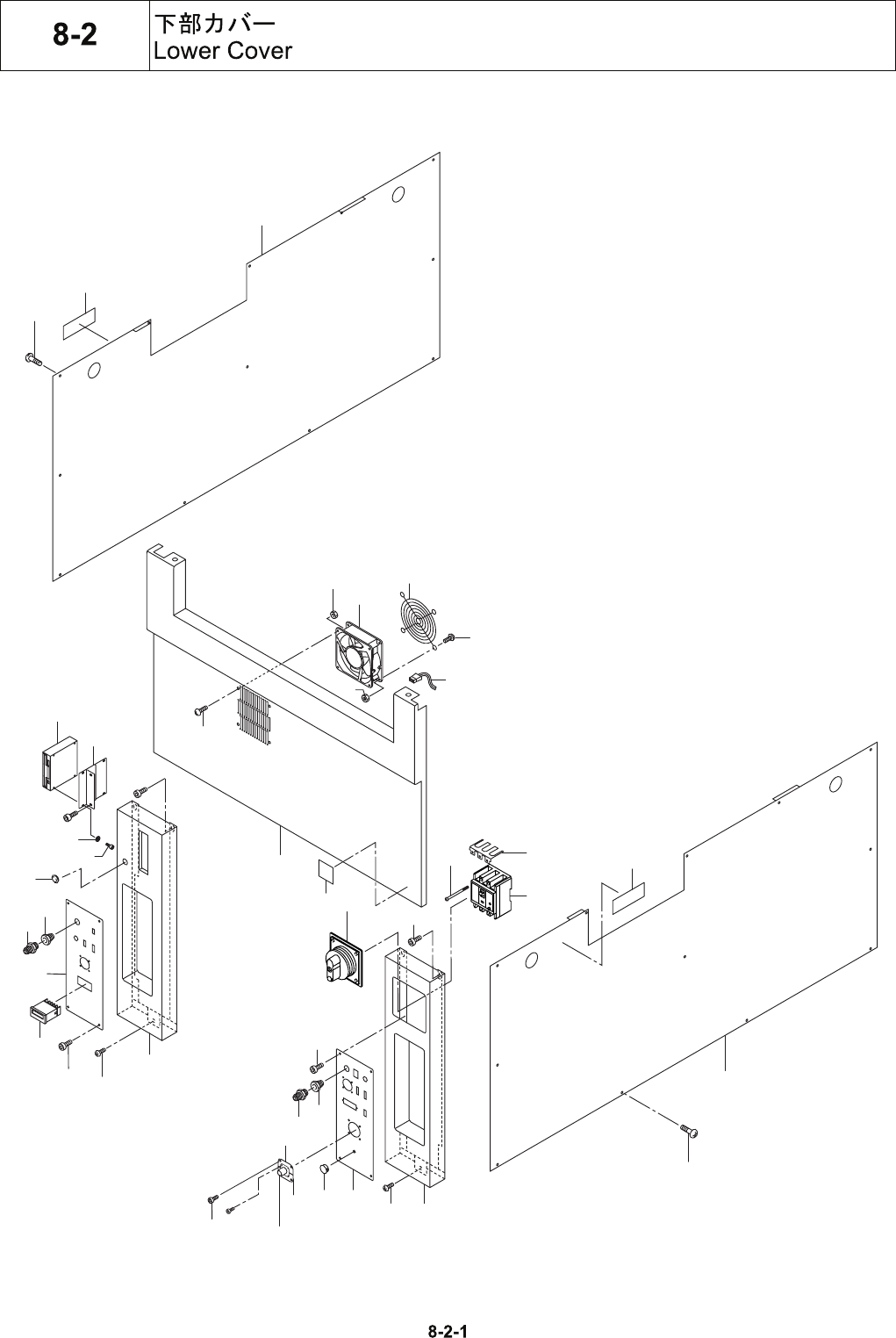

8-2
下部カバー
Lower Cover
8-2-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 2-108-912-01
側板 (下 )
SIDE PLATE (BOTTOM)
1
2 4-720-190-01
十字穴付きトラス小ネジ
(+CROSS) TRUSS HEAD SCREW
26
+T4*6
3 2-681-967-02
PLラベル
LABEL, PL
2
(SUSPENSION PROHIBITION)
4 4-720-311-01
ファンガード
FAN GUARD
1
PG-47-02, MNB
5 1-763-987-11
ファン
FAN
1
4715MS-20T-B5A-B01, MNB
6 1-836-700-11
プラグコード A'ssy
PLUG CORD A'ssy
1
A-40-03, IKURA SEIKI, FAN-F
7 2-108-915-02
センターカバー (前)
CENTOR COVER (FRONT)
1
EA-5050
8 1-797-654-11
3.5型マイクロ FDD
MAICRO FDD
1
FD-235HF-C891, TEAC
9 2-108-861-01
HDD取付板
HDD PLATE
1
10 7-688-004-11
ワッシャ
WASHER
2
W4, MIDDLE
11 4-706-724-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*5
12 4-722-593-02
インターフェイスプレート (左前)
INTERFACE PLATE(LEFT, FRONT)
1
13 4-708-790-01
継ぎ手プラグ
UNION PLUG
2
KQP-06, SMC
14 4-719-687-11
エアー継ぎ手
AIR UNION
2
KQ2E06-00, SMC
15 1-520-538-11
アワメーター
HOUR METER
1
H7ET-NFV-300, OMRON
16 2-109-048-01
フロントカバー（左下）
FRONT COVER(LEFT, BOTTOM)
1
17 1-417-359-11
操作ハンドル
OPERATION HANDLE
1
BZ6V10C, FUJI ELECTRIC
18 4-722-754-01
端子カバー
TERMINAL COVER
1
BZ6TS10C3, FUJI ELECTRIC
19 1-576-998-11
ブレーカ
BREAKER
1
EG33AC/15-100MA-CE, FUJI
ELECTRIC
20 4-761-799-01
蓋
BLANKING PLATE
1
21 4-712-999-31
プラグ
PLUG
2
0312
22 4-722-592-03
インターフェイスプレート (右前)
INTERFACE PLATE(RIGHT,FRONT)
1
23 2-109-047-01
フロントカバー（右下）
FRONT COVER(RIGHT, BOTTOM)
1
24 2-108-912-11
側板 (下)
SIDE PLATE (BOTTOM)
1
25 2-634-414-01
グロメット
GROMET
1
C-30-SG-12-A, TAKIGEN, EA-5005
26 7-684-014-04
ナット
NUT
4
N4, TYPE1
