NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) EJS9AC-MB-02R-07 Page 2-63 ① BOX 组的设定 检查方法 ( 检查名 ) 如前所述从 6 种中选择。 1 选择 [BOX 组 ] 标签。 在示教视图的元件上显示出 BOX 。 2 检查名为 1BOX ( 搜索 ) 、 2BOX ( 搜索 ) 、 4BOX ( 搜索 ) 时，从 ‘ 检查 BOX’ 和 ‘ 搜索范围 ’ 中选…
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)

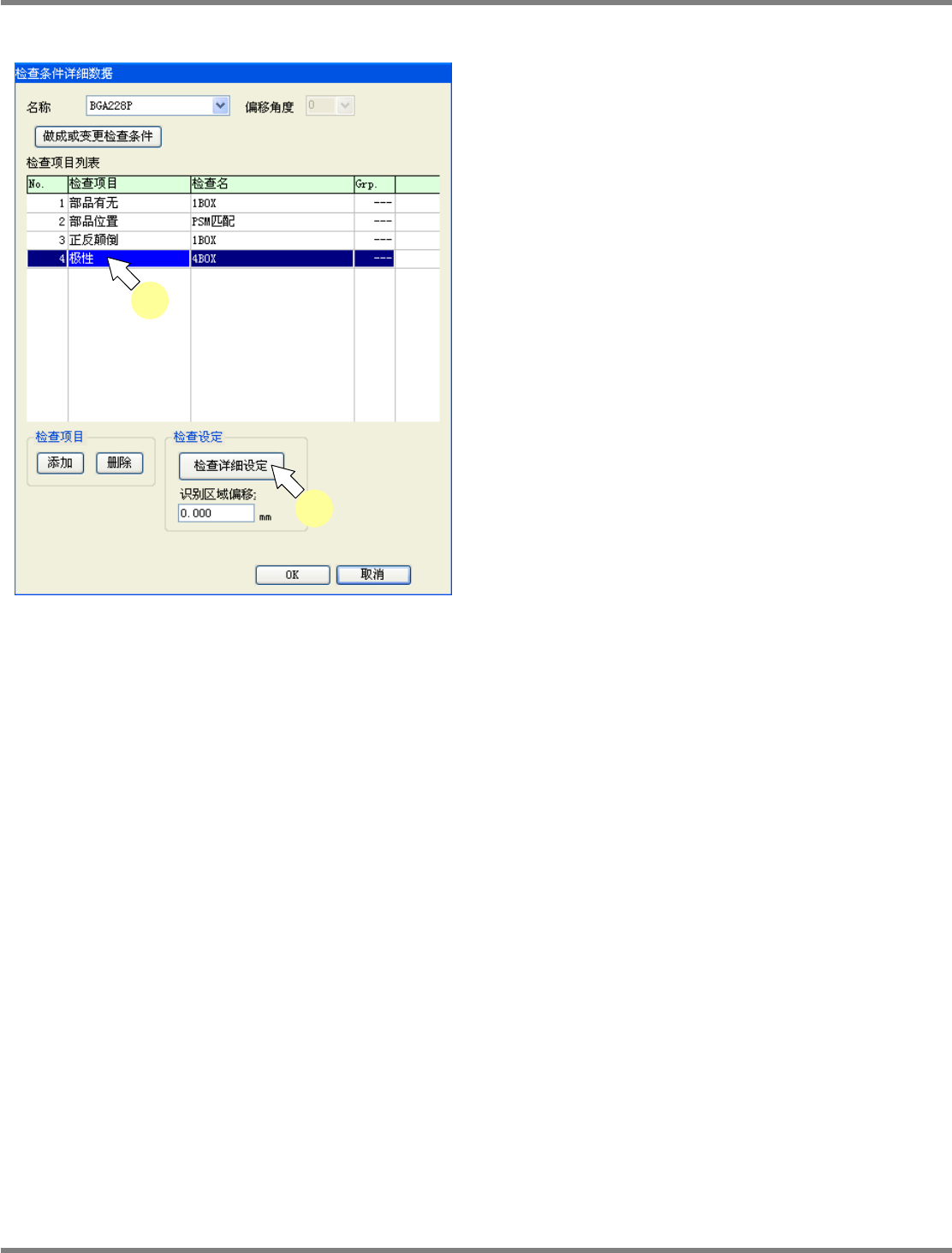

Page 2-62 EJS9AC-MB-02R-07
4.
极性检查
1
在
<
检查条件详细数据
>
画面的
‘
检查项
目列表
’
的
‘
极性
’
下，点击检查名后选择
检查类型。
检查名请从以下
6
种中选择。
1BOX
2BOX
4BOX
1BOX (
搜索
)
2BOX (
搜索
)
4BOX (
搜索
)
2
在
‘
检查项目列表
’
上选择
‘
极性
’
后，点击
[
检查详细设定
]
。
显示出
<
详细检查设定
>
画面。
1
2
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-07 Page 2-63
①
BOX
组的设定
检查方法
(
检查名
)
如前所述从
6
种中选择。
1
选择
[BOX
组
]
标签。
在示教视图的元件上显示出
BOX
。
2
检查名为
1BOX (
搜索
)
、
2BOX (
搜索
)
、
4BOX (
搜索
)
时，从
‘
检查
BOX’
和
‘
搜索范围
’
中选择操作对象。
当检查名为
1BOX
、
2BOX
、
4BOX
时不显示。
操作对象固定为
‘
检查
BOX’
。
3
通过箭头按钮移动、放大或缩小
BOX
以及搜索范围。
在
中显示出
BOX
的位置、尺寸的信息
(mm)
。
对每一次按钮操作的移动、放大、缩小量
(step
量
)
、请通过
根据需要进行切换。
设定该
BOX
的位置及尺寸
(mm)
。
在
BOX
内抽出颜色而判定极性。
按钮
说明
将所有的
BOX
位置移动。
如果点击
1
次，则会按
step
量移动。
对所有的
BOX
进行放大、缩小。
如果点击
1
次，则会按
step
量进行放大、缩小。
对
BOX
间的距离进行放大、缩小。
BOX
有时会有
2
种类型，即是
的基准
BOX
及用不同颜色加以区别的其它
BOX
。在有
极性的位置上配置基准
BOX
的情况下，如果要变更与其它
BOX
的配置关系，通过按下
按钮可变更配置关系。
page2-52-1
1
2
1
3
2
3
4BOX
的情况下
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-64 EJS9AC-MB-02R-07
②
LUT
的设定
在极性检查中将极性标记部分的颜色设定到
LUT
。
在
2
个或
4
个
BOX
中，如果在基准
BOX
框范围内抽出颜色，并且在其它
BOX
框范围内未抽出颜
色，则判定为极性正确。
1
选择
[LUT]
标签，点击
[
添加
LUT]
。
显示出
<
选择
LUT
的添加方法
>
画面。
2
选择
‘
创建并添加
LUT’
，将其置于
ON
后点击
[OK]
。
显示出
<
设定
LUT (2
值
)>
画面。
3
设定
LUT
后点击
[OK]
。
关于
LUT
的设定，请参阅
‘3. LUT
的设定
’
。
page2-53-1
1
1
2
2
2-55-C
3
