NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) Page 2-12 EJS9AC-MB-02R-07 2.4.3 检查条件初期数据的自动编制 一次性编制 一次性编制检查条件数据。 通过本功能编制的检查项目为有无检 查、位置检查、正反反转检查的 三个项目。 根据元件的不同，有时会发生无法编 制检查条件数据的情形。 本功能只可在 PPD 检查编辑器上使用，而无法在 LWS 检查编辑器上使用。 有无检查…
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-07 Page 2-11
2.4.2
检查条件数据
如果对需要进行检查的所有元件数据未设定检查条件数据，必须进行设定。

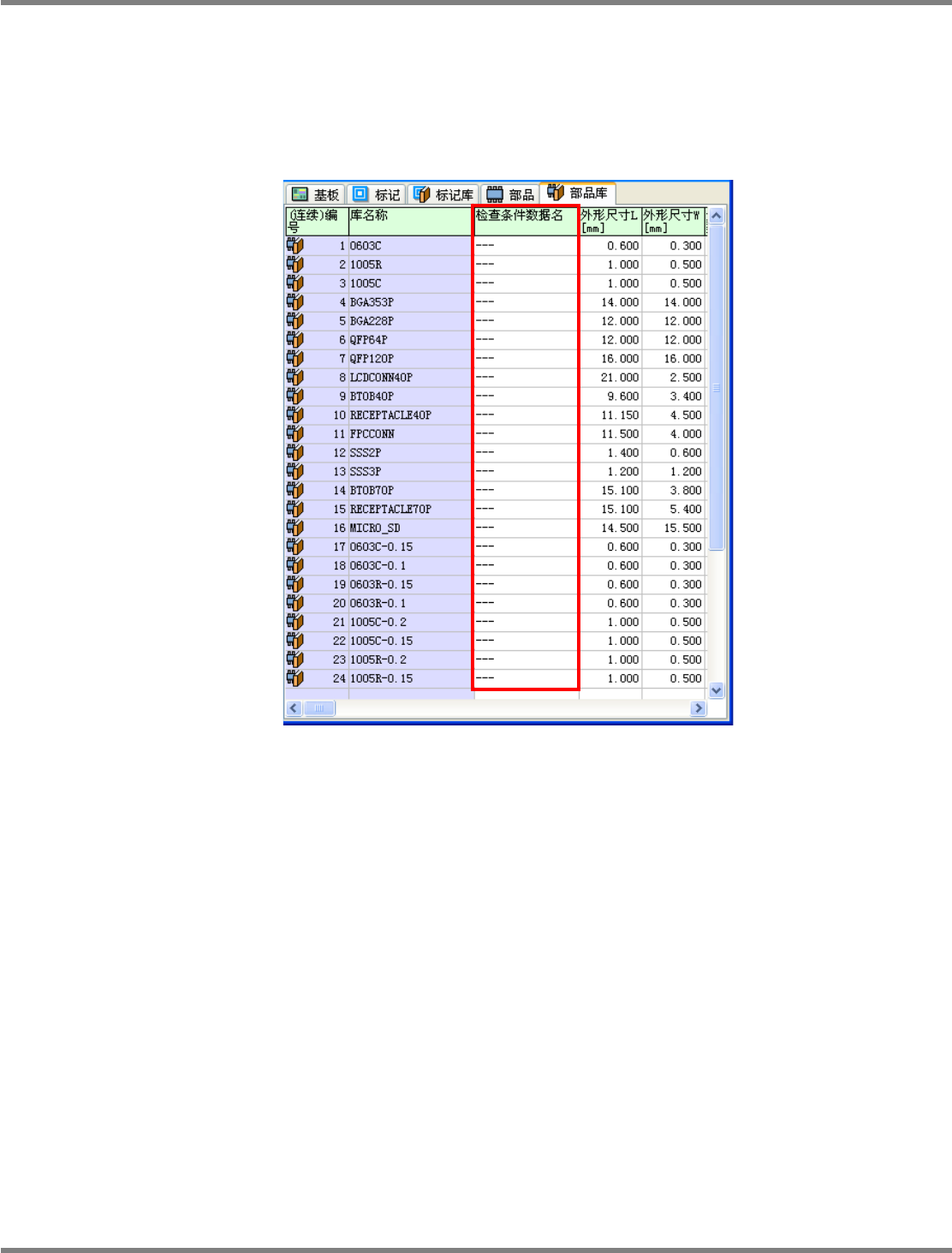

检查条件数据设定的确认
已设定检查条件数据时，应显示元件库列表的检查条件数据名。检查条件数据名栏显示
‘---’
，则表
示未设定检查条件。
检查条件数据通过
PPD
检查编辑器一次性编制。或者，通过复制已编制完毕的元件检查条件数据
进行编制。
(
在
2D
检查编辑器下可复制的数据，为包含在编辑中生产数据内的元件检查条件数据。
)
2-4005
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-12 EJS9AC-MB-02R-07
2.4.3
检查条件初期数据的自动编制
一次性编制
一次性编制检查条件数据。
通过本功能编制的检查项目为有无检查、位置检查、正反反转检查的三个项目。
根据元件的不同，有时会发生无法编制检查条件数据的情形。
本功能只可在
PPD
检查编辑器上使用，而无法在
LWS
检查编辑器上使用。
有无检查
位置检查
极性检查
正反反转检查
异物检查
输出支持
○ ○ × ○ ×
针对所输出的检查数据，请通过基板整体检查等确认检查是否正确。当发现错误的判定结果时，
请通过调试检查等调整检查参数。

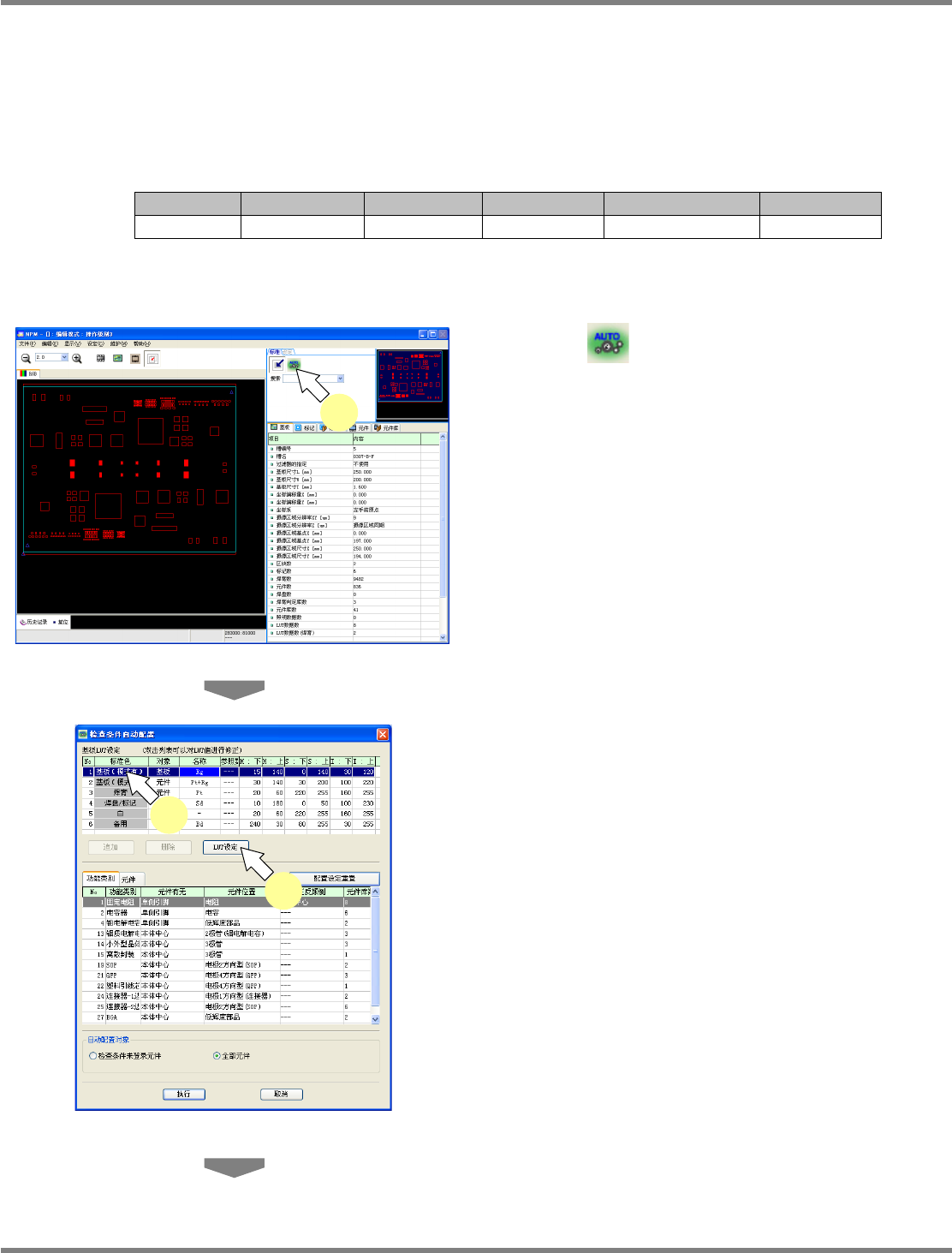

1
点击
。
将显示
<
检查条件自动配置
>
画面。
2
选择基板
LUT
数据。
当已经设定了基板
LUT
时，请跳至步骤
6
。
3
点击
[LUT
设定
]
。
将显示
<
设定
LUT (2
值
)>
画面。
2-41001
1
2-41002
2
3
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-07 Page 2-13

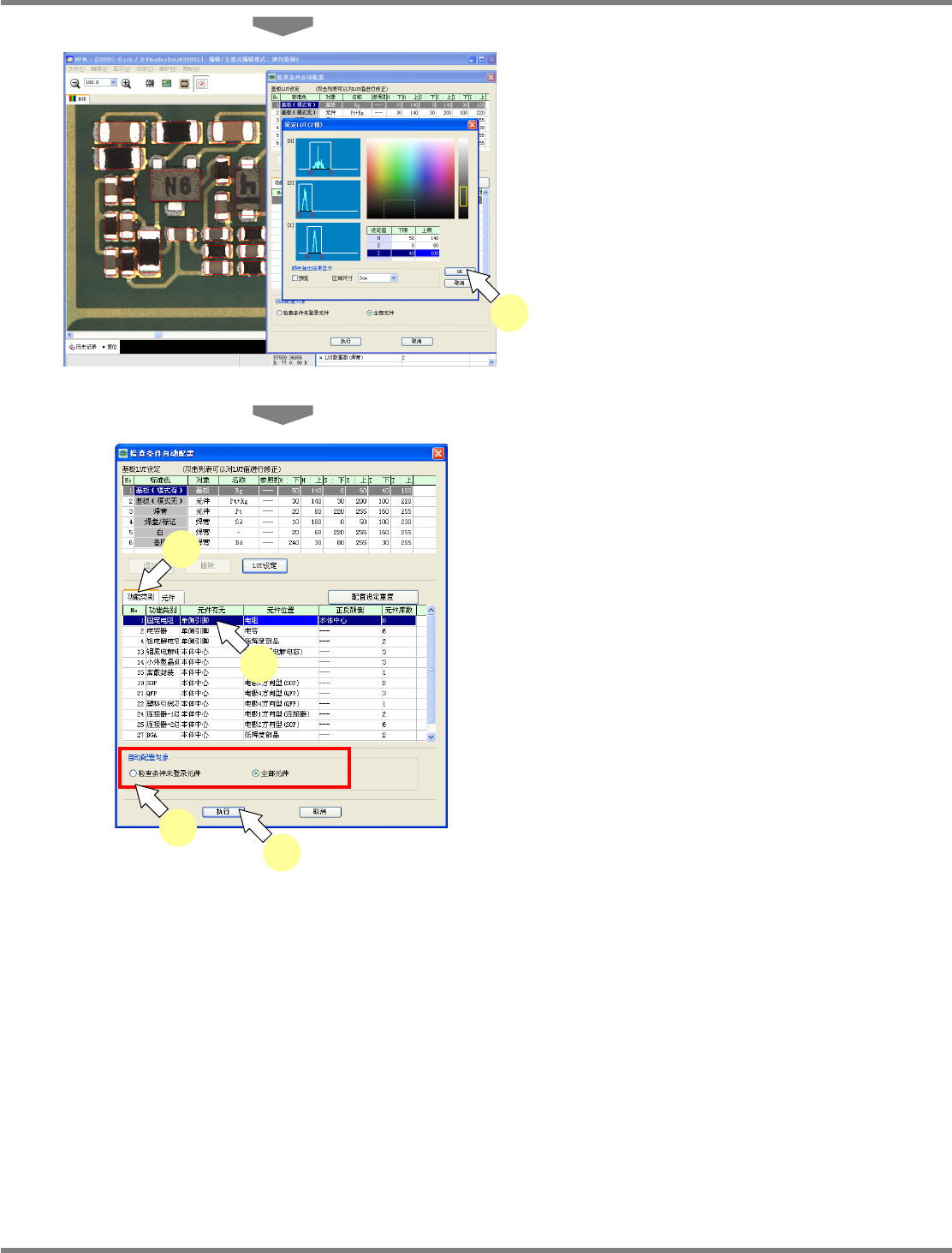

4
设定
LUT
后，点击
[OK]
。
关于
LUT
的设定，请参照
‘3. LUT
的设定
’
。
请对
‘
模式无
’
、
‘
焊膏
’
、
‘
焊盘
’
、
‘
白
’
的各颜色的
LUT
反复执行步骤
2 ~ 4
进行编制。
5
选择
[
功能类别
]
标签。
6
选择
‘
检查条件未登录元件
’
或
‘
全部元
件
’
的某一项后，指定自动配置的对象元
件。
只设定没有设定检查数据的元件时，选择
‘
检查
条件未登录元件
’
。设定全部的元件时，选择
‘
全
部元件
’
。列表根据选择条件而显示。
7
点击
[
执行
]
。
将生成检查条件初期数据。
想要变更生成的检查条件初期数据时，请参照
下一页的变更方法。
2-41003
4
2-41004
5
7
6
6
