NPM-DGS 2D 检查编辑器 4.3 列表的详细内容 Page 4-34 EJS9AC-MB-04R-05 4.3.6 焊膏列表 在列表上选择 [ 焊膏 ] 标签，即会显示与焊膏相关的数据 。 不能使用 2D 检查编辑器追加数据。 项目 内容 区块编号 / 焊膏名称 显示焊膏信息。 检查结果 显示焊膏检查结果。 焊膏判定库名称 显示与焊膏相链接的焊膏判定数据的 名称。 链接标记数 显示执行焊膏检查之际所使用的识别 标记数。 分辨…
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-05 Page 4-33

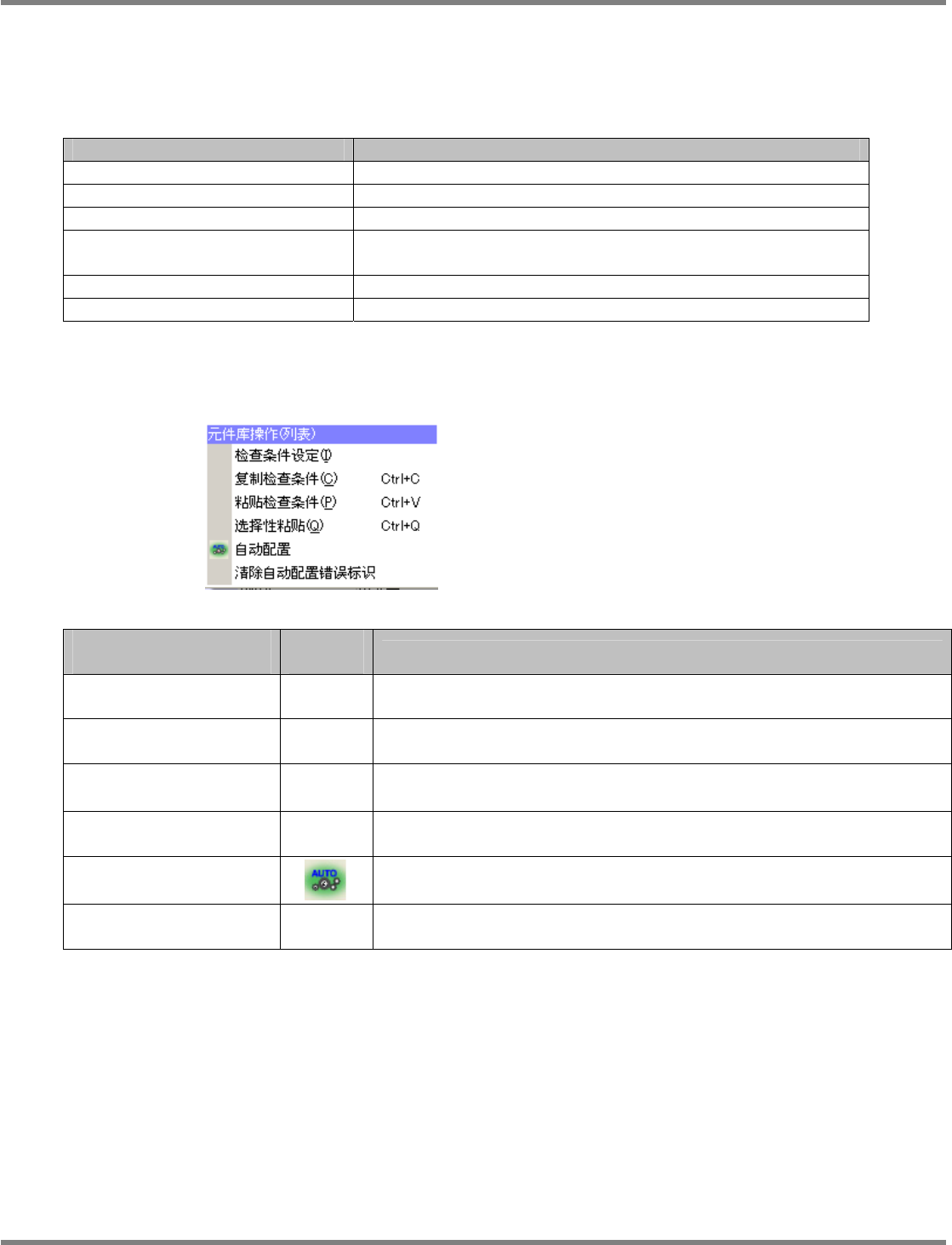

4.3.5
元件库列表
如果从列表中选择
[
部品库
]
标签，则显示出与元件库有关的数据。
不能通过
2D
检查编辑器进行数据的添加。
2D
检查编辑器的元件库是指包含进行检查所需要的数据的元件数据。
项目
内容
库名称
显示元件库的名称。
检查条件数据名
在元件数据中输入要设定的检查条件数据名称。
外形尺寸
L/W
显示元件数据的尺寸。
全引线数
/
引线数
(
上
)/
引线数
(
左
)/
引线数
(
下
)/
引线数
(
右
)
显示元件数据的引线数。
引线种类数
显示元件数据的引线种类数。
连接数
显示与元件数据相对应的元件数。
元件库列表的弹出式菜单
在选择了
[
部品库
]
标签的状态下，在列表上右点击，即会显示
[
部品库操作
(
列表
)]
菜单。
[
部品库操作
(
列表
)]:
菜单名称
操作
图标
说明
[
检查条件设定
]
–
以所选择的元件检查条件设定开始操作。
[
复制检查条件
]
–
将选择元件的检查条件复制到剪贴板上。
[
粘贴检查条件
]
–
将剪贴板上的检查条件覆盖到所选择元件数据的检查条件上。
[
选择性粘贴
]
–
指定剪贴板上的检查条件的形式后，覆盖到所选择元件数据的检查条件上。
[
自动配置
]
开始一次性编制所选择元件的检查条件。
[
清除自动配置错误标识
]
–
没有自动生成的元件，检查条件数据名称以红色显示。通过本复位处理，即
会转为通常显示。
当编辑对象选择为
‘APC
设定
’
时，将不显示弹出菜单。
4-3005
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-34 EJS9AC-MB-04R-05

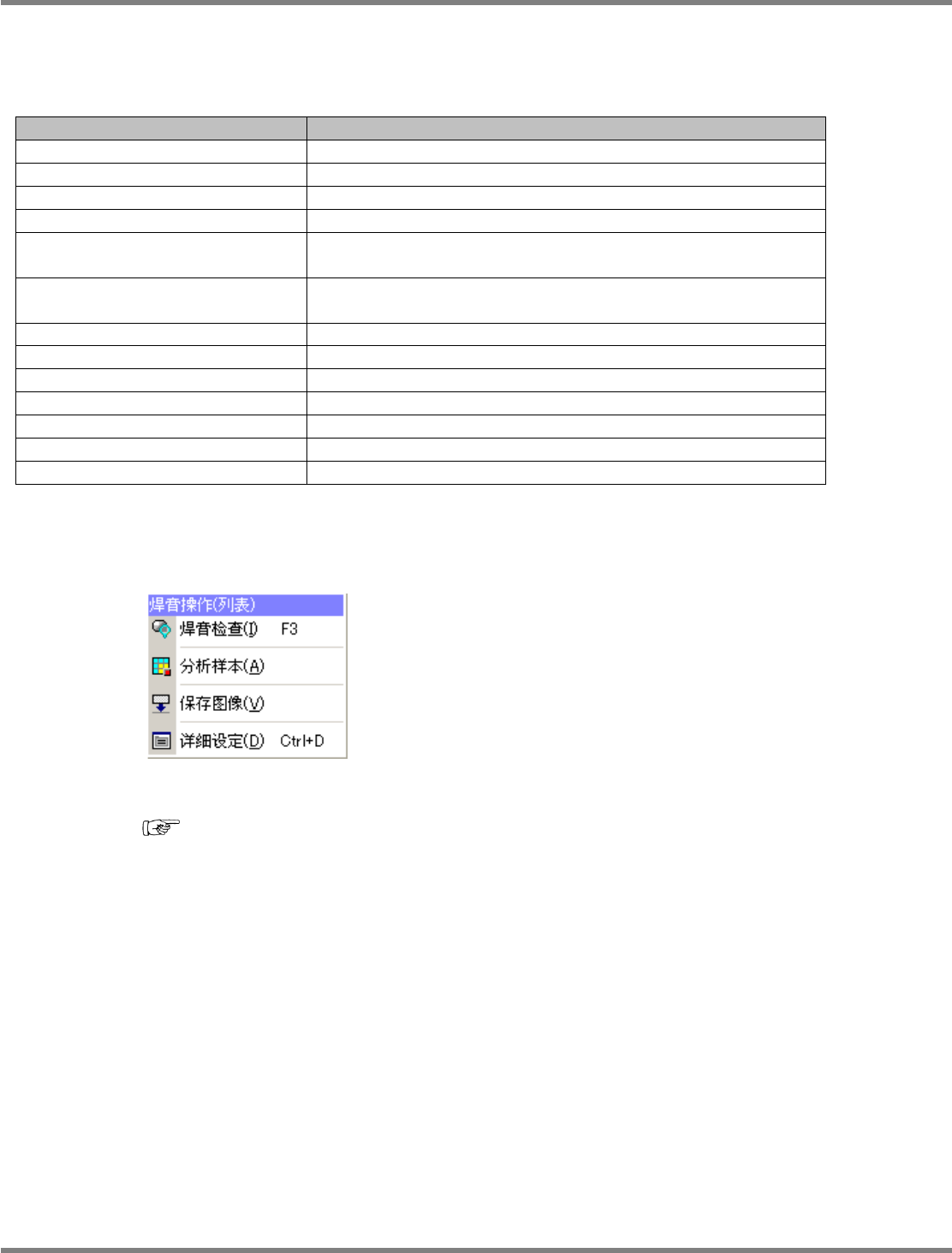

4.3.6
焊膏列表
在列表上选择
[
焊膏
]
标签，即会显示与焊膏相关的数据。
不能使用
2D
检查编辑器追加数据。
项目
内容
区块编号
/
焊膏名称
显示焊膏信息。
检查结果
显示焊膏检查结果。
焊膏判定库名称
显示与焊膏相链接的焊膏判定数据的名称。
链接标记数
显示执行焊膏检查之际所使用的识别标记数。
分辨率
XY
显示拍摄焊膏的分辨率。
‘
摄像区域同期
’
表示与基板摄像区域的分辨
率相同的分辨率。
检查
针对执行检查的图标。
复选框为
OFF
的焊膏不执行检查。
图像
这是为了在生产中保存分析样本所需的图像所需的图标。
桥接区域
显示焊膏的桥接区域宽度。
开口面积
显示焊膏的开口面积。
尺寸
X/Y
显示焊膏尺寸。
中心位置
X/Y
显示焊膏的中心坐标。
重心位置
X/Y
显示焊膏的重心坐标
(
相对
)
。
旋转角度
显示焊膏的旋转角度。
焊膏列表的弹出式菜单
在选择了
[
焊膏
]
标签的状态下，右点击列表，即会显示
[
焊膏操作
(
列表
)]
菜单。
内容与示教视图下的焊膏选择状态下的弹出式菜单相同。
(
列表的同期以外
)
(
‘4.2.6
焊膏选择状态下的弹出式菜单
’)
4-3006
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-05 Page 4-35

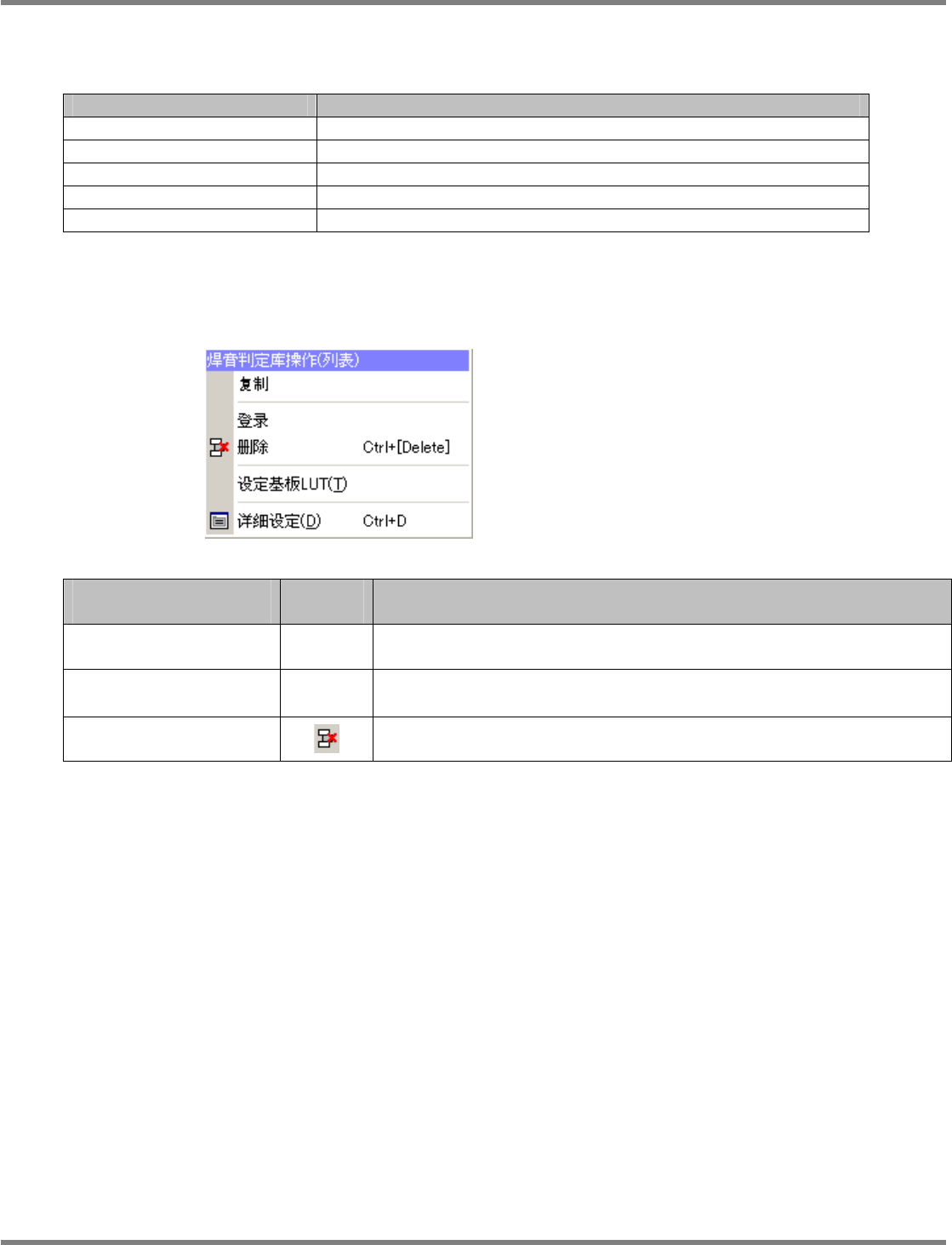

4.3.7
焊膏判定列表
在列表上选择
[
焊膏判定
]
标签，即会显示与焊膏判定相关的数据。
项目
内容
库名称
显示焊膏判定数据的名称。
链接焊膏数
显示与焊膏判定数据相链接的焊膏数量。
金属网版的厚度
显示焊膏高度的设计值。
检查区域扩展尺寸
显示进行焊膏检查的区域尺寸
(
相对
)
。
注释
显示附加在焊膏判定数据上的注释。
焊膏判定列表下的弹出式菜单
在选择了
[
焊膏判定
]
标签的状态下，右点击列表，即会显示
[
焊膏判定库操作
(
列表
)]
菜单。
[
焊膏判定库操作
(
列表
)]:
菜
单名称
操作
图标
说明
[
复制
]
–
复制所选择的焊膏判定数据后，制作新的焊膏判定数据。
[
登录
]
–
制作新的焊膏判定数据。
[
删除
]
删除所选择的焊膏判定数据。
4-3007
