NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) Page 2-56 EJS9AC-MB-02R-07 ④ 照明的设定 在通常情况下，使用默认的 “ 标准照明 ” 进行检查。 只有在使用标准照明难以识别之际， 切换到个别照明来进行检查。 使用个别照明时，拍摄次数会增加， 且处理时间会变长，因此请最小 限度地使用。 1 选择 [ 照明 ] 标签后，点击 [ 个别照明 ] 。 将会显示设定 4 个照明值…
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-07 Page 2-55
内容
说明
单位
标准值
上限值 下限值
‘
尺寸变动
Ymin’
设定使
Pivot
组的
Y
尺寸缩小的值。
通常，在
Ymin
设定负
(
缩小
)
值，在
Ymax
设定
正
(
扩大
)
值，然后扩大或缩小
Pivot
组的形状来
进行识别。
如果设定了过大值，会增加识别处理时间。因
此请不要设定比公差大的值。
在只需要变动
1
个轴的情形下，请将无需变动
的方向设定为
0
。
m -100 500.0 -500.0
‘
尺寸变动
Ymax’
设定使
Pivot
组的
Y
尺寸扩大的值。
通常，在
Ymin
设定负
(
缩小
)
值，在
Ymax
设定
正
(
扩大
)
值，然后扩大或缩小
Pivot
组的形状来
进行识别。
如果设定了过大值，会增加识别处理时间。因
此请不要设定比公差大的值。
在只需要变动
1
个轴的情形下，请将无需变动
的方向设定为
0
。
m 100 500.0 -500.0
‘
算法代码
’
选择检查的方法。
选择
电极
－
－
‘
使用颜色分量
’
这是粗识别和精识别所使用的颜色空间信息。
显示
:
◇
&
△
◇
:
指定粗识别所使用的颜色画像
△
:
指定精识别所使用的颜色画像
◇和△显示为:“H”、“S”和“|”。
H: HIS 画像的 H 成份画像
S: HIS画像的 S 成份画像
I: HIS 画像的 I 成份画像
请务必选择“|&|”。
选择
I&I I&I I&I
‘
搜索阈值
’
在检查元件位置之际，通过确切的评价值算出
元件的存在，并根据最高的评价值信息来决定
元件位置。如果这时的最高评价值小于指定阈
值，即会判断为元件不存在，且检查为
NG
。
% 50.0 100.0 0.0
‘
搜索步长
XY’
请务必设定
“2”
。
dot 2.0 2.0 2.0
‘
搜索步长
’
这是搜索角度的步进单位
1.0 45.0 0.0
‘
焊盘检出判定值
’
未使用
% 50 50.0 50.0
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-56 EJS9AC-MB-02R-07

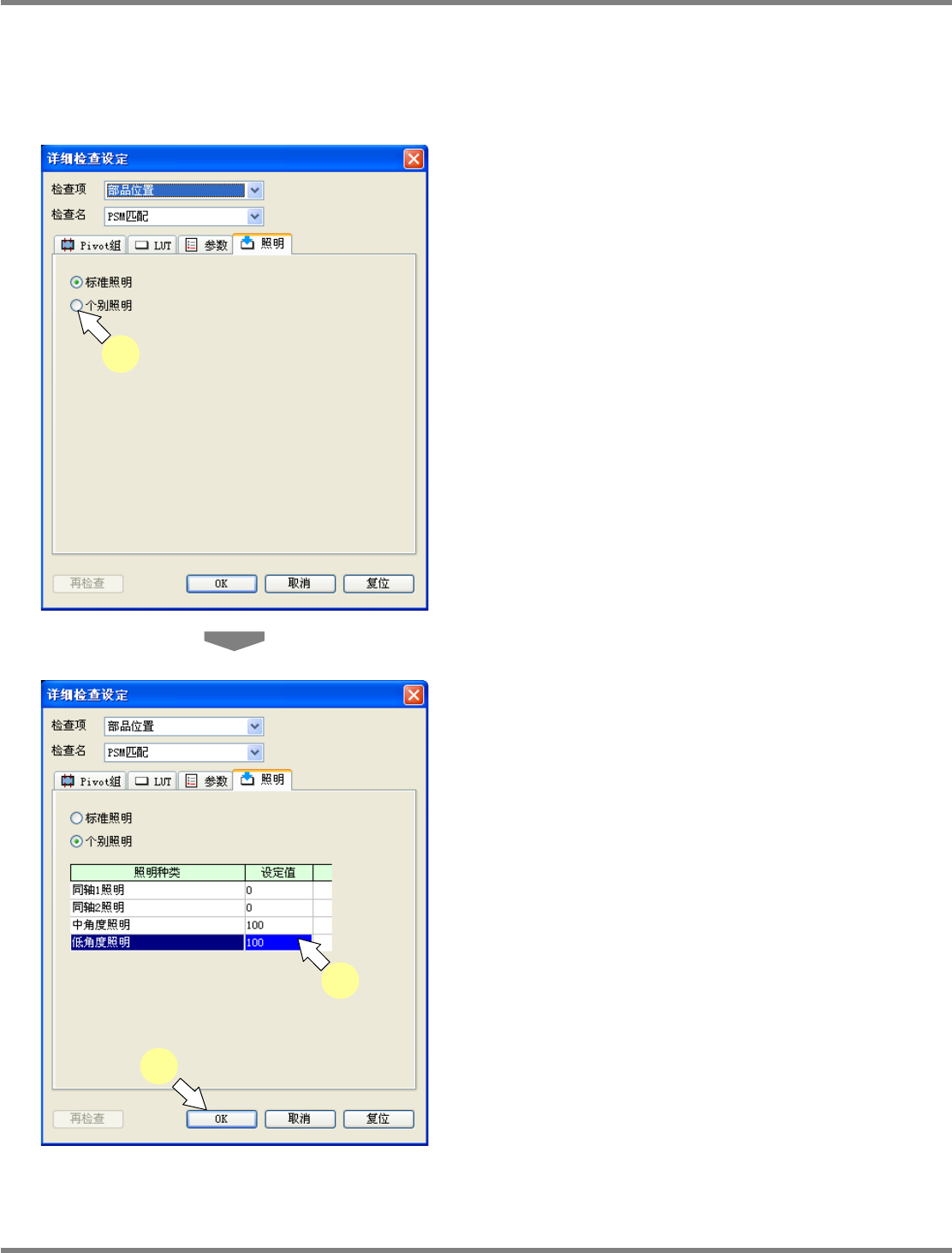

④ 照明的设定
在通常情况下，使用默认的
“
标准照明
”
进行检查。
只有在使用标准照明难以识别之际，切换到个别照明来进行检查。
使用个别照明时，拍摄次数会增加，且处理时间会变长，因此请最小限度地使用。
1
选择
[
照明
]
标签后，点击
[
个别照明
]
。
将会显示设定
4
个照明值所需的列表。
2
选择需要变更的照明值后，输入新的照
明值。
3
完成了全部项目的设定后，点击
[OK]
。
即会关闭检查的详细设定窗口。
page2-45-2
2
3
page2-45-1
1
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-07 Page 2-57

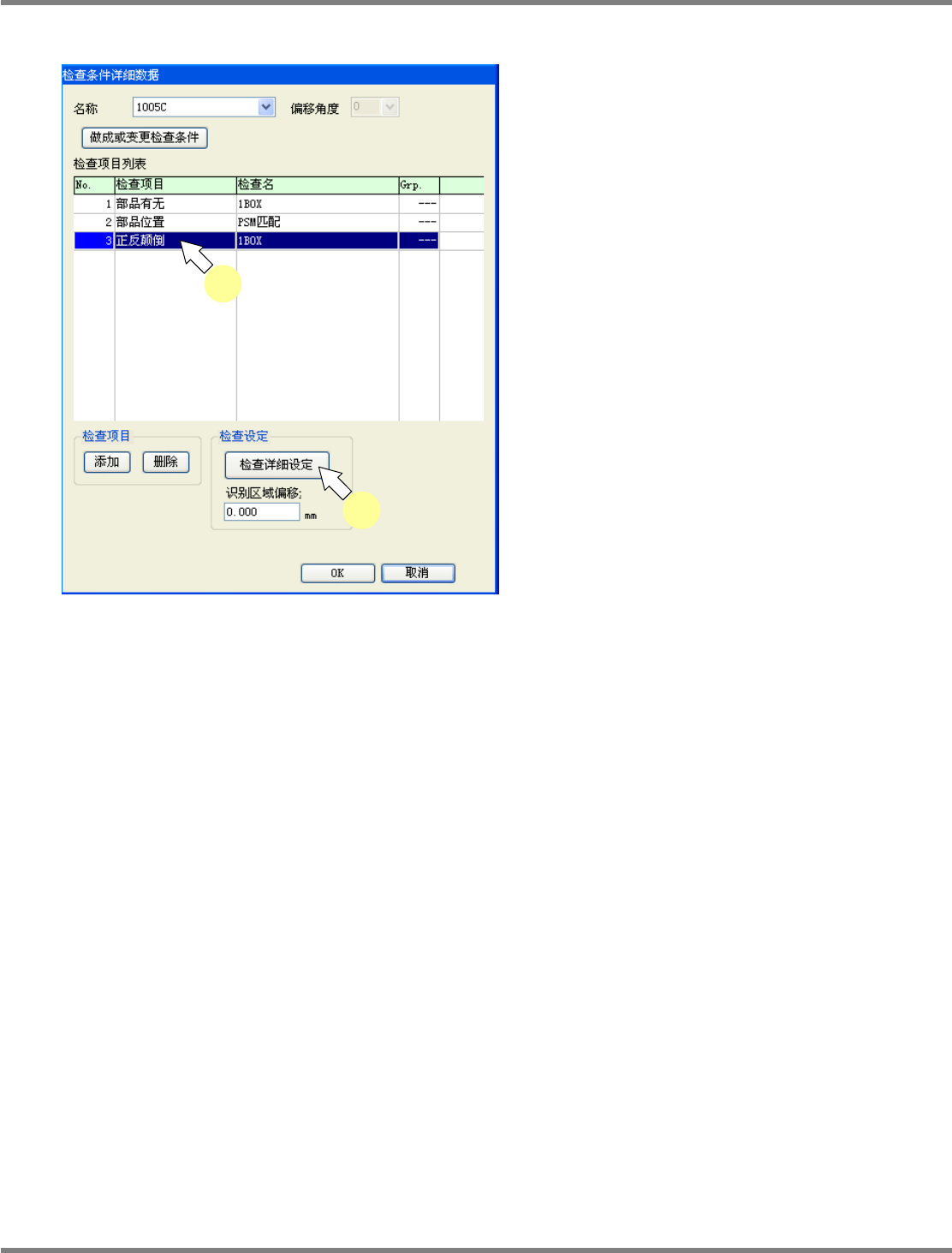

3.
正反颠倒检查
1
在
<
检查条件详细数据
>
画面的
‘
检查项
目列表
’
栏里选择
‘
正反颠倒
’
，然后点击
[
检查详细设定
]
。
显示出
<
详细检查设定
>
画面。
1
1
