NPM-DGS 2D 检查编辑器 5.2 检查体系 Page 5-16 EJS9AC-MB-05R-04 = 备忘录 =
NPM-DGS
2D
检查编辑器
5.2
检查体系
EJS9AC-MB-05R-04 Page 5-15
因计测区域设定在焊料数据端面的上下左右方向，因此当印刷了焊料数据中不属于计测对象的焊料
时，桥接检查转为
NG
。如果在这种情形下仍需实施桥接检查，则需要针对焊料详细数据设定的焊
料检查设定的桥接检查
(
方向
)
，而将转为
NG
方向上的确认按钮设定为
OFF(
桥接检查
OFF)
。

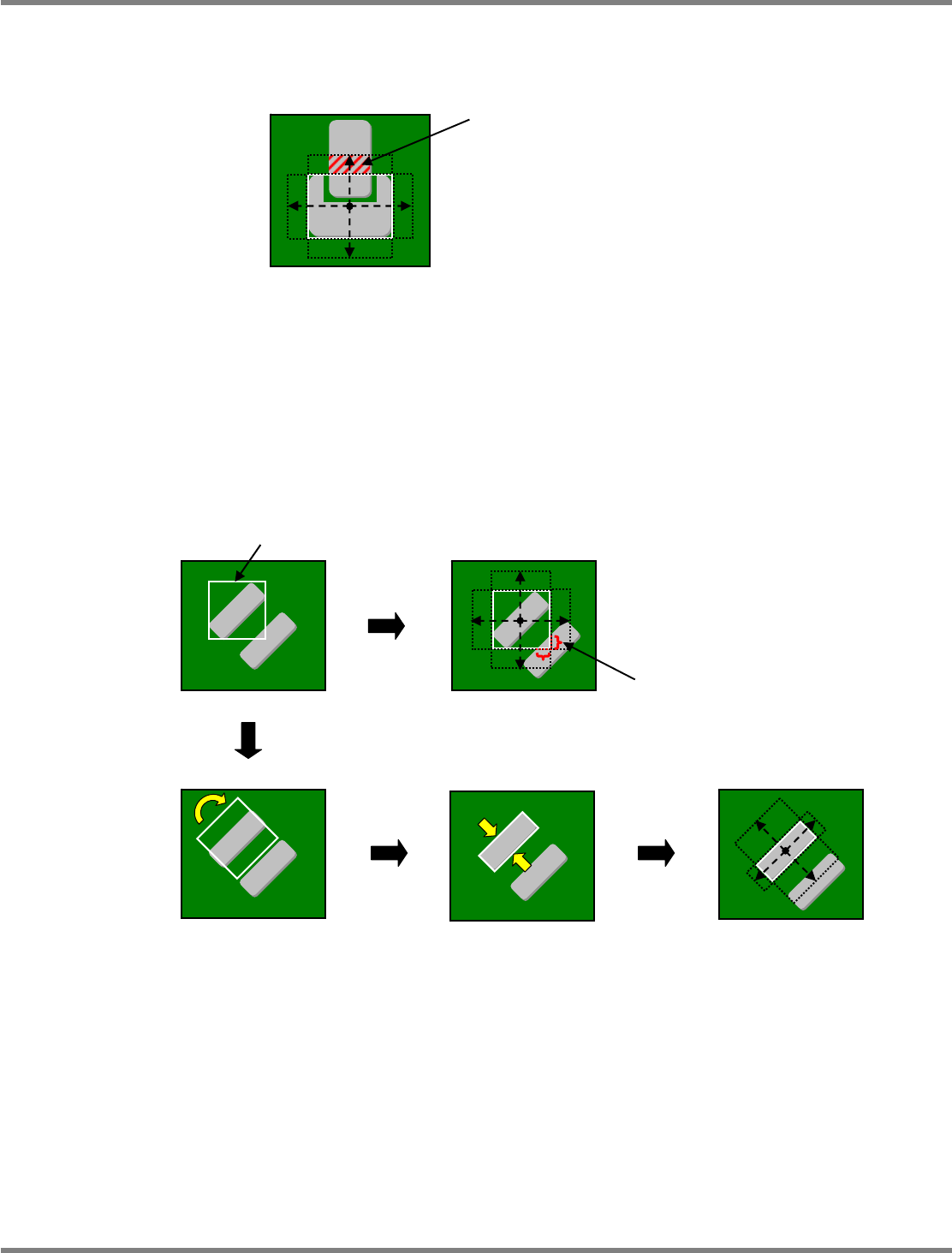

相应基板而倾斜贴装的元件焊料，通常会以与元件相同的倾斜形状而印刷。针对这样的焊料，
GERBER
转换器编制与倾斜焊料相外接形状的焊料数据。在对这个焊料数据进行桥接检查时，因
为不能以倾斜的焊料为基准而设定桥接检测区域，因此有时会发生将邻接焊料视为桥接而误检测的
情形
(
下图的
A1)
。
在检查倾斜形状的焊料桥接时，需要配合焊料的形状而调整焊料数据的角度、设定尺寸
X/Y(
下图
的
B1
、
B2)
。通过调整焊料数据的角度、尺寸，即能够设定以倾斜焊料为基准的桥接检测区域，
因此能够正确执行桥接检查。
关于焊料数据的角度、尺寸
X/Y
的编辑，请参照
‘4.2.6
焊膏选择状态下的弹出式菜单
’
。
桥接 NG
桥接 NG
焊料数据
(B1)
角度的调整
(B2)
尺寸 X/Y 的
调整
(A1)
桥接检查
(B3)
桥接检查
NPM-DGS
2D
检查编辑器
5.2
检查体系
Page 5-16 EJS9AC-MB-05R-04
= 备忘录 =
