NPM-DGS 2D 检查编辑器 4.3 列表的详细内容 EJS9AC-MB-04R-05 Page 4-35 4.3.7 焊膏判定列表 在列表上选择 [ 焊膏判定 ] 标签，即会显示与焊膏判定相关的数据 。 项目 内容 库名称 显示焊膏判定数据的名称。 链接焊膏数 显示与焊膏判定数据相链接的焊膏数 量。 金属网版的厚度 显示焊膏高度的设计值。 检查区域扩展尺寸 显示进行焊膏检查的区域尺寸 ( 相对 ) 。 注释 显示附加在焊膏判定数据…
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-34 EJS9AC-MB-04R-05
4.3.6
焊膏列表
在列表上选择
[
焊膏
]
标签，即会显示与焊膏相关的数据。
不能使用
2D
检查编辑器追加数据。
项目
内容
区块编号
/
焊膏名称
显示焊膏信息。
检查结果
显示焊膏检查结果。
焊膏判定库名称
显示与焊膏相链接的焊膏判定数据的名称。
链接标记数
显示执行焊膏检查之际所使用的识别标记数。
分辨率
XY
显示拍摄焊膏的分辨率。
‘
摄像区域同期
’
表示与基板摄像区域的分辨
率相同的分辨率。
检查
针对执行检查的图标。
复选框为
OFF
的焊膏不执行检查。
图像
这是为了在生产中保存分析样本所需的图像所需的图标。
桥接区域
显示焊膏的桥接区域宽度。
开口面积
显示焊膏的开口面积。
尺寸
X/Y
显示焊膏尺寸。
中心位置
X/Y
显示焊膏的中心坐标。
重心位置
X/Y
显示焊膏的重心坐标
(
相对
)
。
旋转角度
显示焊膏的旋转角度。
焊膏列表的弹出式菜单
在选择了
[
焊膏
]
标签的状态下，右点击列表，即会显示
[
焊膏操作
(
列表
)]
菜单。
内容与示教视图下的焊膏选择状态下的弹出式菜单相同。
(
列表的同期以外
)
(
‘4.2.6
焊膏选择状态下的弹出式菜单
’)
4-3006
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-05 Page 4-35
4.3.7
焊膏判定列表
在列表上选择
[
焊膏判定
]
标签，即会显示与焊膏判定相关的数据。
项目
内容
库名称
显示焊膏判定数据的名称。
链接焊膏数
显示与焊膏判定数据相链接的焊膏数量。
金属网版的厚度
显示焊膏高度的设计值。
检查区域扩展尺寸
显示进行焊膏检查的区域尺寸
(
相对
)
。
注释
显示附加在焊膏判定数据上的注释。
焊膏判定列表下的弹出式菜单
在选择了
[
焊膏判定
]
标签的状态下，右点击列表，即会显示
[
焊膏判定库操作
(
列表
)]
菜单。
[
焊膏判定库操作
(
列表
)]:
菜
单名称
操作
图标
说明
[
复制
]
–
复制所选择的焊膏判定数据后，制作新的焊膏判定数据。
[
登录
]
–
制作新的焊膏判定数据。
[
删除
]
删除所选择的焊膏判定数据。
4-3007
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-36 EJS9AC-MB-04R-05
[
焊膏判定库操作
(
列表
)]:
菜
单名称
操作
图标
说明
[
设定
LUT]
–
设定所选择焊膏判定数据的
LUT
。
1

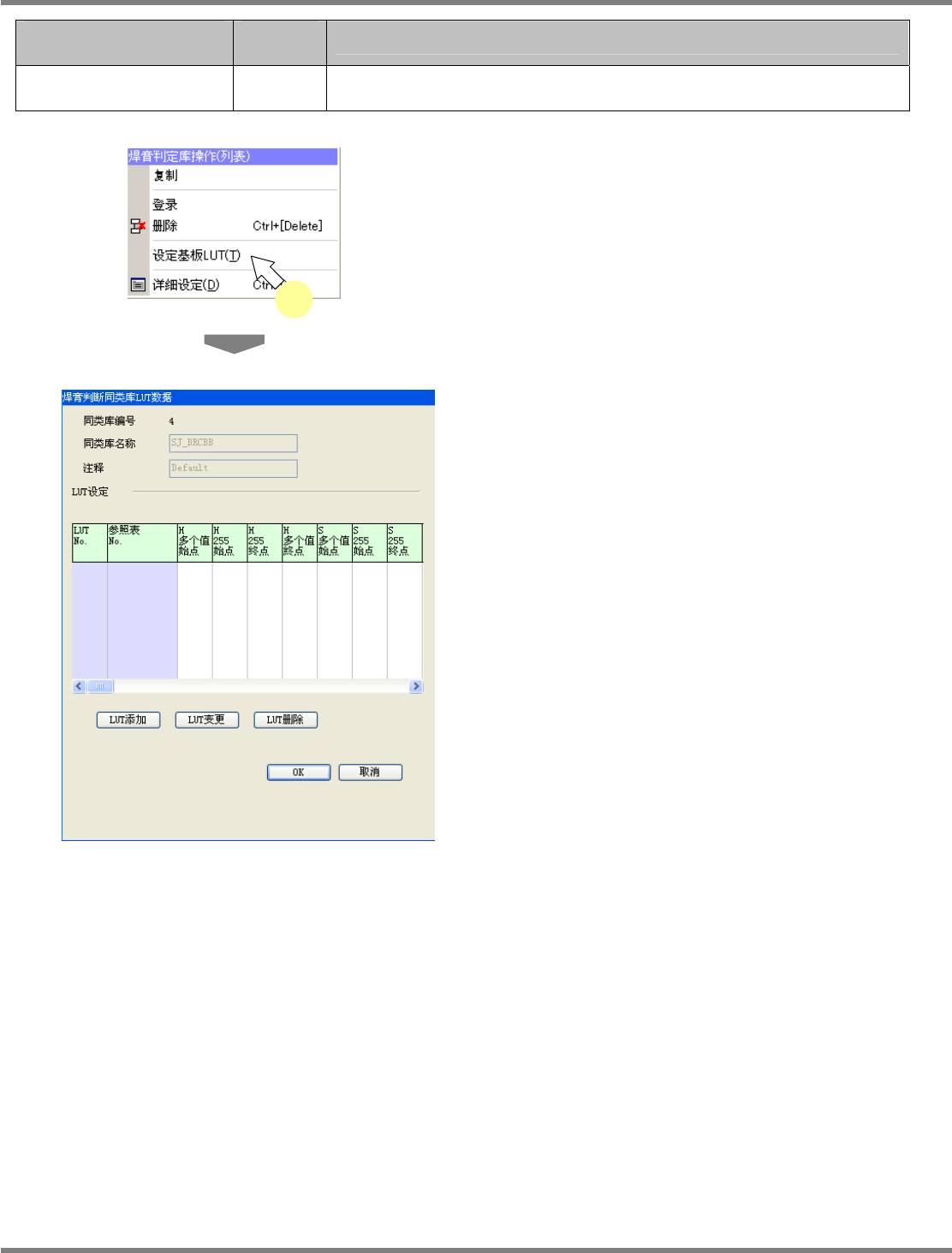

从弹出式菜单中选择
[
设定
LUT]
。
将在列表视图上显示
<
焊膏判断同类库
LUT
数
据
>
画面。
4-3007
1
4-3008
