NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) Page 2-74 EJS9AC-MB-02R-07 ④ 照明的设定 在通常情况下，使用默认的 “ 标准照明 ” 进行检查。 只有在使用标准照明难以识别之际， 切换到个别照明来进行检查。 使用个别照明时，拍摄次数会增加， 且处理时间会变长，因此请最小 限度地使用。 1 选择 [ 照明 ] 标签后，点击 [ 个别照明 ] 。 将会显示设定 4 个照明值…
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-07 Page 2-73
③ 参数的设定
内容
说明
单位
标准值
上限值 下限值
‘
判定值
’
设定判定
OK/NG
的阈值。
针对
BOX
的面积，设定颜色抽出领域比率的
%
值。
% 50.0 200.0 0.0
‘
算法代码
’
可设定
“
基板颜色
”
或
“
异物颜色
”
。
“
基板色
”
如果
LUT
设定的基板颜色比率在判定值以下，即判
断存在异物，并为
NG
。
需要对
LUT
设定基板颜色。
这是默认设定。
“
异物颜色
”
如果在
LUT
设定的异物颜色比率在判定值以上，即
判断为存在异物，并为
NG
。
需要对
LUT
设定异物颜色。
选择
基板色
－
－
page2-60-1
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-74 EJS9AC-MB-02R-07
④ 照明的设定
在通常情况下，使用默认的
“
标准照明
”
进行检查。
只有在使用标准照明难以识别之际，切换到个别照明来进行检查。
使用个别照明时，拍摄次数会增加，且处理时间会变长，因此请最小限度地使用。
1
选择
[
照明
]
标签后，点击
[
个别照明
]
。
将会显示设定
4
个照明值所需的列表。
2
选择需要变更的照明值后，输入新的照
明值。
3
完成了全部项目的设定后，点击
[OK]
。
即会关闭检查的详细设定窗口。
page2-61-1
1
page2-61-2
2
3
NPM-DGS
2D
检查编辑器
2.5
元件确认检查
EJS9AC-MB-02R-07 Page 2-75
2.5
元件确认检查
2.5.1
调试检查
(
调试检查模式
)
在检查元件时，将会显示所选择一个元件的检查及详细结果。另外，还可以调整详细检查的设定。
调试检查的使用方法

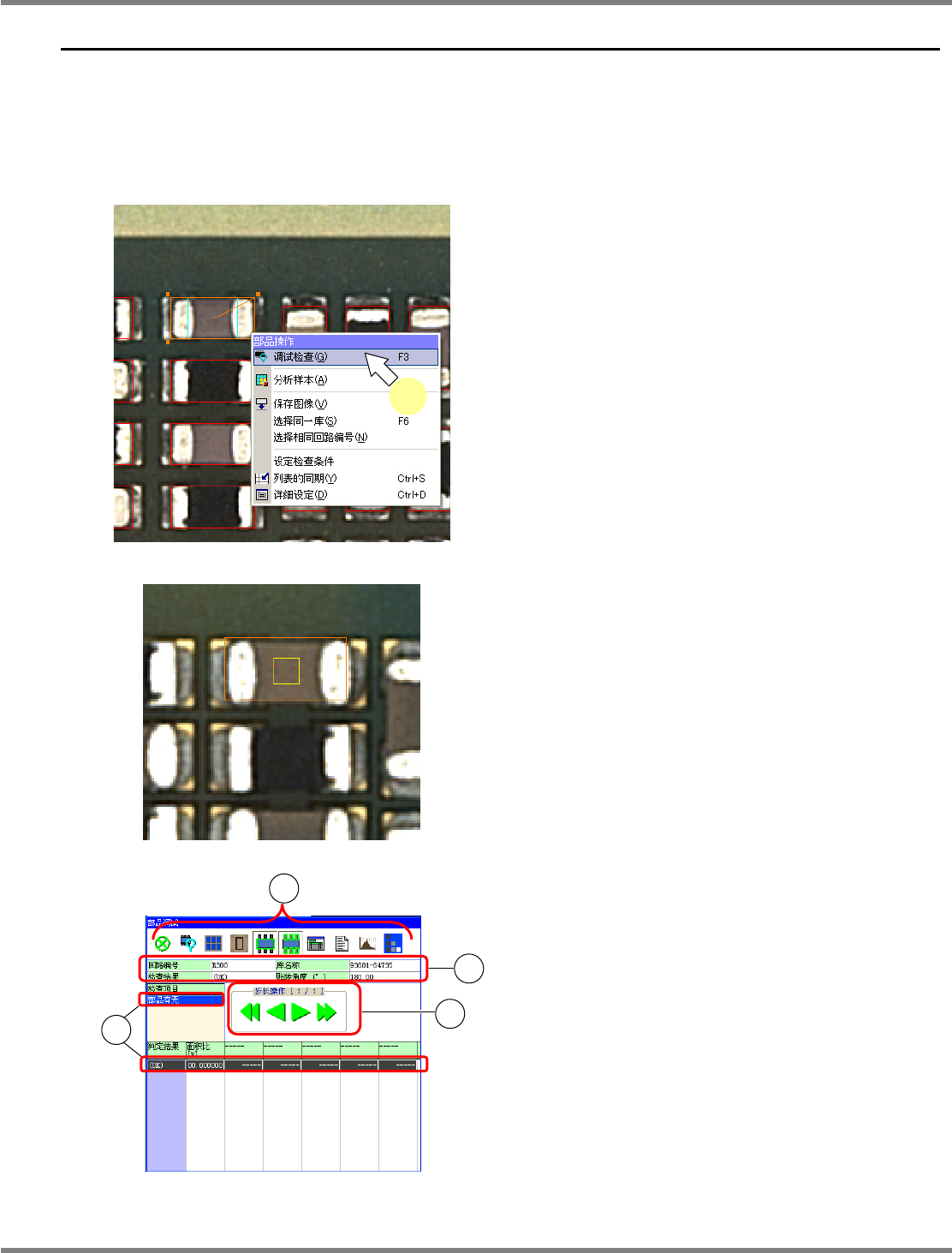

1
选择任意元件后在右击菜单中选择
[
调
试检查
]
。
将会切换到调试检查模式，并进行调试检查。
显示元件数据信息及检查结果。
显示当前所选择的检查项目
(
上述示例当中的
‘
部品有无
’
检查项目
)
的检查结果
(
判定结果
及测量值
)
。检查结果是
NG
的情况下用红色显
示。
表格
3
显示
step
操作图标。
表格
1
显示元件调试检查模式画面的图标。
表格
2
2
4
1
3
