NPM-DGS 2D 检查编辑器 4.3 列表的详细内容 EJS9AC-MB-04R-05 Page 4-29 项目 内容 单位补正时的平均值的偏移管 理 [mm] 显示是否适用 APC 前馈所计算的补正量的限制值。 ( 将以图案单位 求算的补正量平均值视为中央值，当 没有包含在中央值 ± 限制值的 范围内时，适用图案平均值。 ) APC 反馈印刷控制 显示 APC 前馈 ( 反馈给焊膏检查结果的印刷机 ) 控制的设定状态 (ON / …
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-28 EJS9AC-MB-04R-05
4.3
列表的详细内容
对编辑画面的列表进行详细说明。
4.3.1
基板列表
如果从列表中选择
[
基板
]
标签，则显示出与基板有关的数据。
项目
内容
槽编号
显示槽编号。
槽名
显示槽的名称。
过滤器的指定
显示过滤器的指定。
基板尺寸
L [mm]
显示基板尺寸
L (
长度
)
。
基板尺寸
W [mm]
显示基板尺寸
W (
宽度
)
。
基板尺寸
T [mm]
显示基板尺寸
T (
厚度
)
。
坐标偏移量
X [mm]
显示基板原点偏移量
(X)
。
坐标偏移量
Y [mm]
显示基板原点偏移量
(Y)
。
坐标系
显示坐标基准。
(
右内侧基准
/
右前侧基准
/
左前侧基准
/
左内侧基准
)
摄像区域分辨率
XY
显示检查头的分辨率。
(18μm / 9μm)
摄像区域分辨率
Z
固定为
“
摄像区域同步
”
。
摄像区域基点
X [mm]
显示摄像区域基点
(
左上
)
的坐标
(X)
。
摄像区域基点
Y [mm]
显示摄像区域基点
(
左上
)
的坐标
(Y)
。
摄像区域尺寸
X [mm]
显示摄像区域的尺寸
(X)
。
摄像区域尺寸
Y [mm]
显示摄像区域的尺寸
(Y)
。
区块数
显示区块数量。
标记数
显示标记总数。
(
基板标记、不良标记
)
焊膏数
显示焊膏数。
部品数
显示元件总数。
焊盘数
显示焊盘数。
焊膏判定库数
显示焊膏检查用的判定库数量。
部品库数
显示元件的品种数量。
照明数据数
未使用
(
经常为
0)
LUT
数据数
显示元件检查用基板共通
LUT
的注册数量。
LUT
数据数
(
焊膏
)
显示焊膏检查用的基板共通
LUT
的注册数量。
APC
前馈贴装控制
显示
APC
前馈
(
以焊膏检查结果为基础，进行贴装坐标补正的功
能
)
的设定状态
(ON / OFF)
。可通过双击设定
ON / OFF
。
APC
前馈检查机控制
显示
APC
前馈
(
以焊膏检查结果为基础，进行元件检查坐标补正的
功能
)
的设定状态
(ON / OFF)
。可通过双击设定
ON / OFF
。
APC
补正模式
显示
APC
前馈控制的坐标补正模式。
(
贴装单位
/
图案单位
/
图案单位
– 2
点补正
)
可通过双击设定坐标补正模式。
跳过控制
以焊膏检查与元件检查的结果为基础，通过
ON / OFF
显示跳过元
件贴装的跳过控制的设定状态。
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-05 Page 4-29
项目
内容
单位补正时的平均值的偏移管
理
[mm]
显示是否适用
APC
前馈所计算的补正量的限制值。
(
将以图案单位
求算的补正量平均值视为中央值，当没有包含在中央值
±
限制值的
范围内时，适用图案平均值。
)
APC
反馈印刷控制
显示
APC
前馈
(
反馈给焊膏检查结果的印刷机
)
控制的设定状态
(ON / OFF)
。可通过双击设定
ON / OFF
。

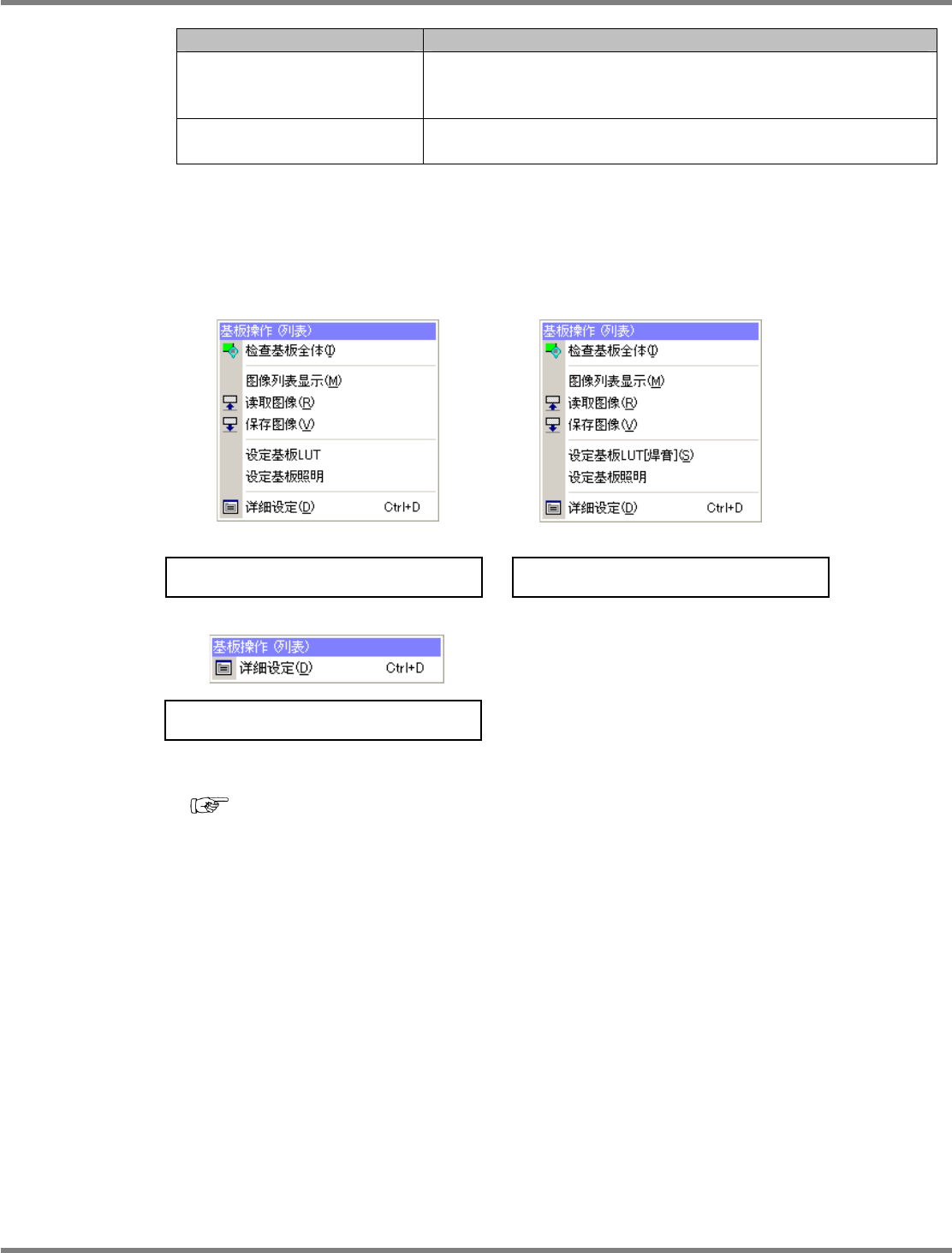

基板列表的弹出式菜单
如果选择
[
基板
]
标签，并此状态下右击列表，则显示出
[
基板操作
(
列表
)]
菜单。因编辑对象检查数
据的不同，菜单也会有所不同。
内容与示教视图下的基板选择状态下的弹出式菜单相同。
(
列表的同期以外
)
(
‘4.2.2
基板选择状态下的弹出式菜单
’)
4-3001
4-3002
编辑对象选择为‘元件检查’时 编辑对象选择为‘焊料检查’时
编辑对象选择为‘APC 设定’时
4-3018
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-30 EJS9AC-MB-04R-05
4.3.2
标记列表
如果从列表中选择
[
标记
]
标签，则显示出与标记有关的数据。
不能通过
2D
检查编辑器进行数据的添加和编辑。
项目
内容
区块编号
/
区块内序号
‘
区块编号
’
显示
‘
基板
’
，并且
‘
区块内序号
’
显示
‘A
点
’/‘B
点
’
时，该状态
表示该标记数据是用于基板识别的标记。
‘
区块编号
’
显示
‘
基板
’
，并且
‘
区块内序号
’
显示
‘
不良标记
’
时，该状态
表示该标记数据是以基板全体为对象的不良标记。
‘
区块编号
’
显示区块编号时，该状态表示该标记数据是仅以相对应的
区块为对象的个别识别标记或不良标记。
说明
显示标记的名称。
标记中心坐标
X/Y
显示标记坐标。
连接数
显示使用该标记数据的元件、焊膏的各数量。
偏移量
X/Y
显示标记识别的结果。
标记列表的弹出式菜单
标记列表没有弹出式菜单。
4.3.3
标记库列表
如果从列表中选择
[
标记库
]
标签，则显示出与标记有关的数据。
不能通过
2D
检查编辑器进行数据的添加和编辑。
项目
内容
标记类型
(
大
)/
标记类型
(
小
)
显示标记的类型。
参考编号
显示标记识别的参考编号。
标记库列表的弹出式菜单
标记库列表没有弹出式菜单。
