NPM-DGS 2D 检查编辑器 5.2 检查体系 EJS9AC-MB-05R-04 Page 5-3 5.2 检查体系 在这里，对有无检查、位置检查、正 反反转检查、极性检查和异物检 查的处理内容进行说明。 5.2.1 有无检查 有无检查是判定是否贴装了元件的检 查项目。 有无检查，通过确认预先登录在检查 参数 BOX( 矩形 ) 内的颜色来判定元件的有无。 1. 抽出 BOX 内颜色的基准颜色有两种，判定方式依据基准颜色。 1) 通…
NPM-DGS
2D
检查编辑器
5.1
关于照明
Page 5-2 EJS9AC-MB-05R-04
5.1
关于照明
5.1.1
概要
在此，对用于检查的照明进行说明。
本设备具有
4
种照明
(
同轴
1
照明、同轴
2
照明、中角度照明、低角度照明
)
。对每个照明可用
0 ~
255
的数值设定明亮度。如果将明亮度设定为
0
，该照明将会处于
OFF
。
通常进行检查时，以白色
LED
当作照明，通过彩色照相机，将视野图像作为
RGB
图像获取。具
体地说，照明使用同轴
2
照明、中角度照明、低角度照明，将明亮度设定为
128
度，并将同轴
1
照明设定为
OFF (
明亮度为
0)
。
在进行焊料检查之际，使用白色
LED
光和红色
LED
光相组合的照明。具体来讲，照明使用同轴
1
照明、低角度照明，并将同轴
1
照明的明亮度设定为
30
、将低角度照明的明亮度设定为
200
。同
轴
2
照明、中角度照明设定为
OFF (
明亮度为
0)
。

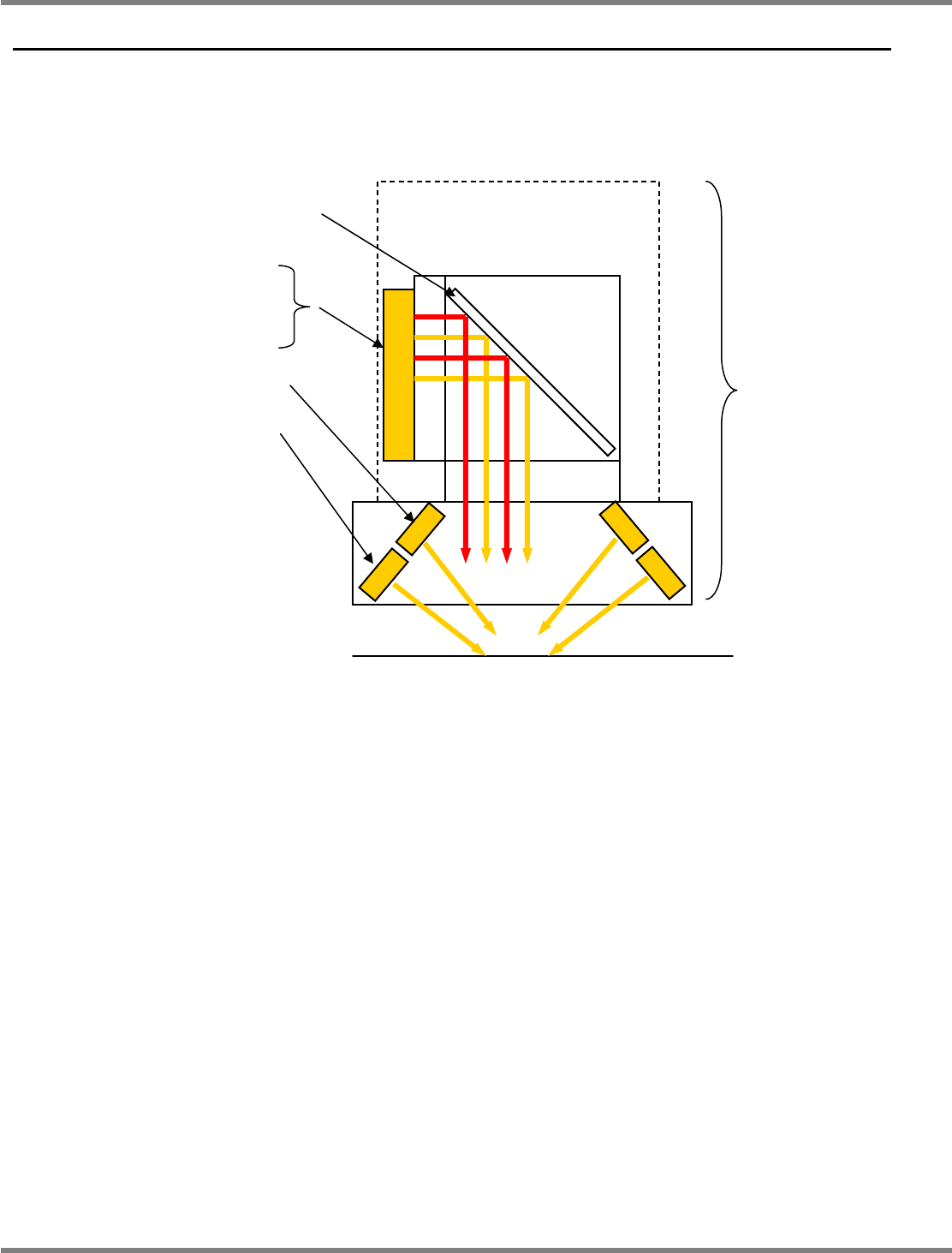

同轴1照明
(
红色
)
同轴2照明
(
白色
)
中角度照明
(
白色
)
低角度照明
(
白色
)
半透明反射
检查头
NPM-DGS
2D
检查编辑器
5.2
检查体系
EJS9AC-MB-05R-04 Page 5-3
5.2
检查体系
在这里，对有无检查、位置检查、正反反转检查、极性检查和异物检查的处理内容进行说明。
5.2.1
有无检查

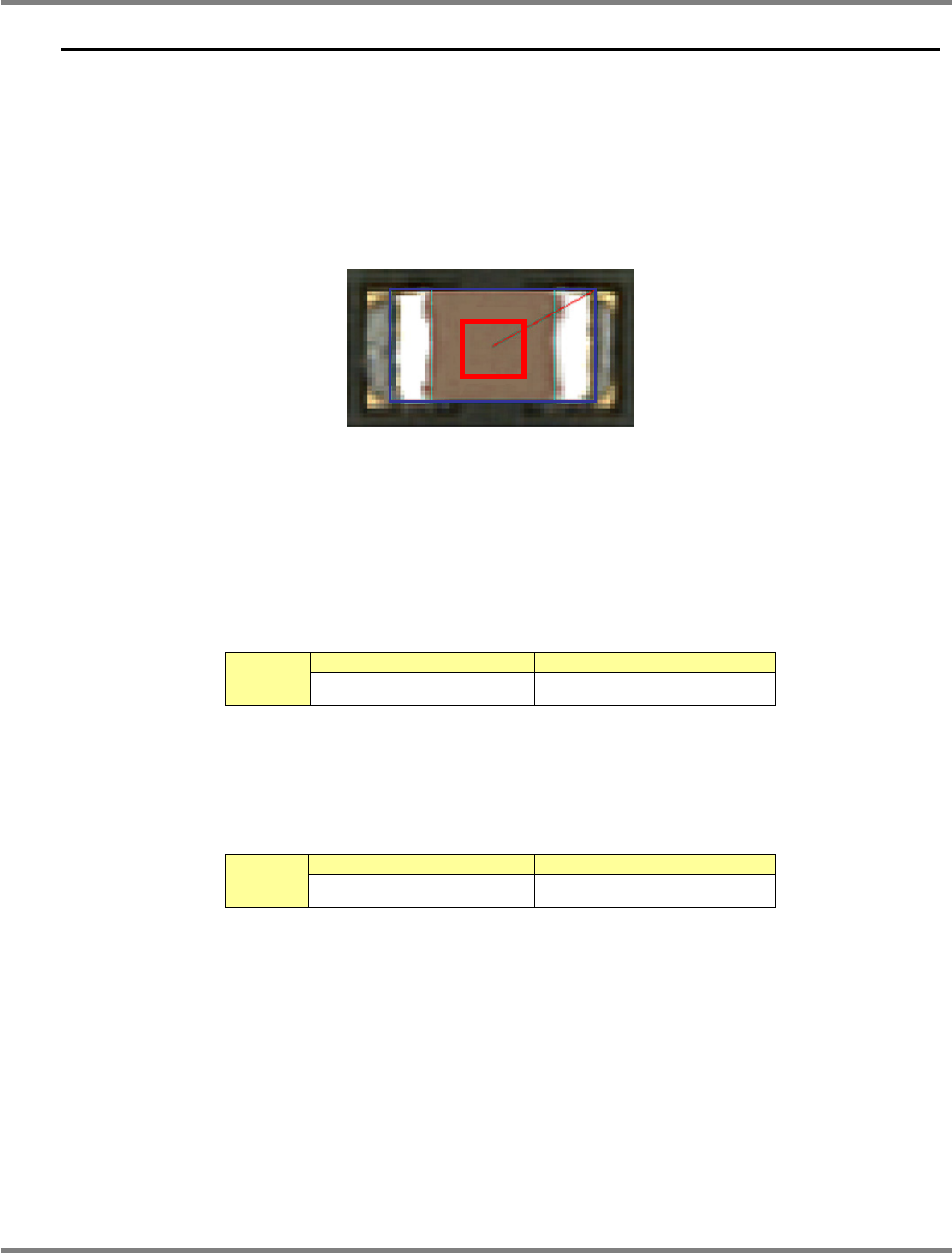

有无检查是判定是否贴装了元件的检查项目。
有无检查，通过确认预先登录在检查参数
BOX(
矩形
)
内的颜色来判定元件的有无。
1.
抽出
BOX
内颜色的基准颜色有两种，判定方式依据基准颜色。
1)
通过基板颜色来判定元件有无的方法
这是在检查参数
“
算法代码
”
中选择了
“
基板颜色
”
之际所执行的动作。
在检查参数的
LUT(Look Up Table)
中设定基板的颜色。
LUT
或者设定登录在基板
LUT
中的序号，
或者编制个别
LUT
后设定。
判定方式为
:
在
BOX
内计数抽出基板颜色的领域后，执行判定。
判定
OK NG
基板面积
＜
阈值
基板面板
≧
阈值
2)
通过元件颜色来判定元件有无的方法
这是在检查参数
“
算法代码
”
中选择了
“
元件颜色
”
之际所执行的动作。
在检查参数的
LUT
中设定基板的颜色。
编制个别
LUT
后设定
LUT
。判定方式为
:
在
BOX
内计数抽出元件颜色的领域后，执行判定。
判定
OK NG
元件面积
＞
阈值
元件面积
≦
阈值
BO
X
NPM-DGS
2D
检查编辑器
5.2
检查体系
Page 5-4 EJS9AC-MB-05R-04

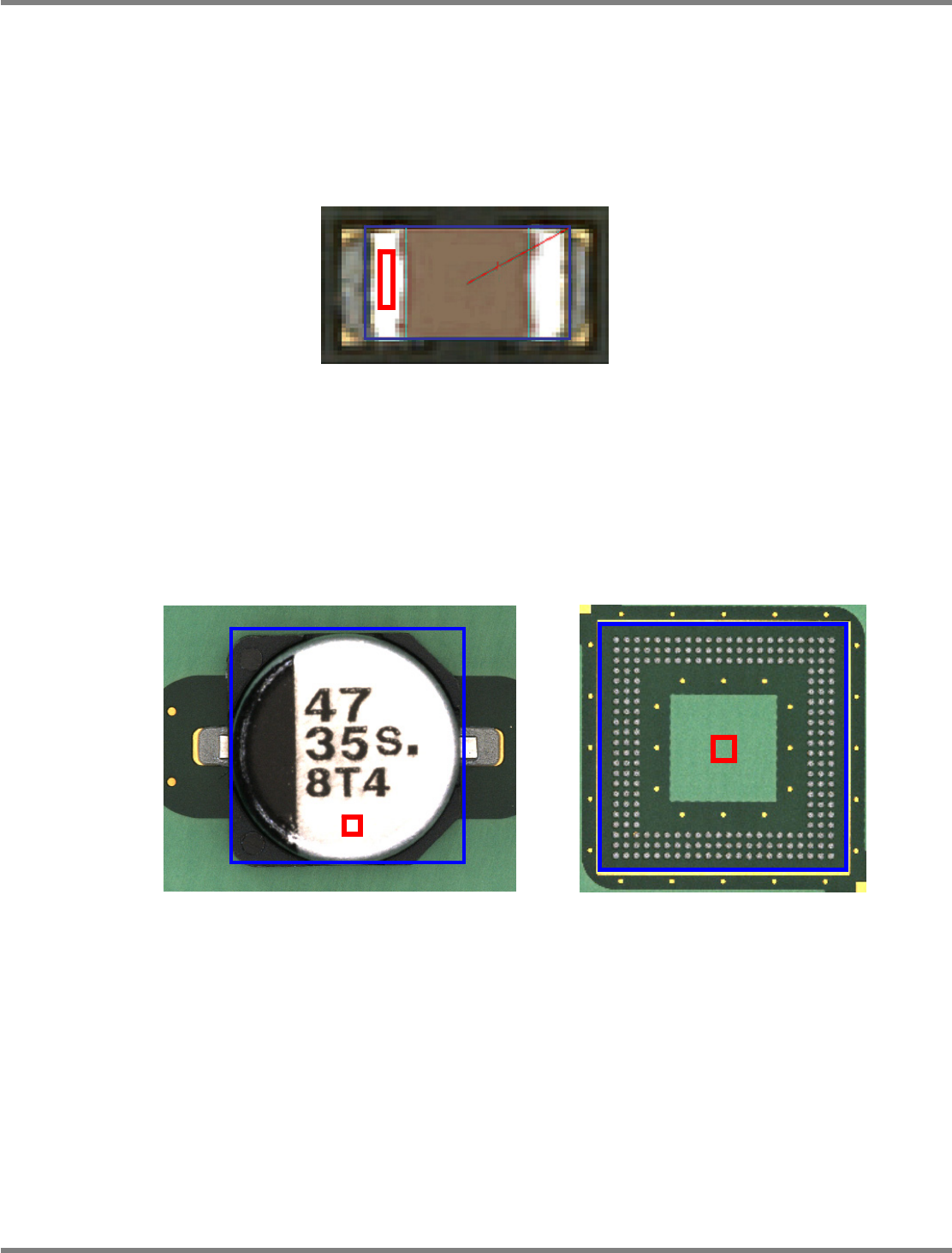

2.
在
BOX
的
XY
坐标上，存在补正模式。
1)
补正
ON
模式
在这个模式下，将检查参数的
“BOX
坐标补正
”
设定为
“ON”
，补正模式即会转为
ON
。
在位置检查结果的基础上，通过坐标补正使元件坐标和
BOX
的位置关系转为相同后，执行检查。
使用本模式，能够对元件上的任意领域执行颜色检查。
例如，在检查芯片元件时，如果在电极部上设定了
BOX
，那么为了防止电极不会因元件位置偏
移而偏离
BOX
，即可以将补正模式设定为
ON
。
2)
补正
OFF
模式
在这个模式下，即使检查参数的
“BOX
坐标补正
”
设定为
“OFF”
，补正模式也会转为
OFF
。
通过登录在检查数据中的
BOX
坐标来执行检查。在如下述①、②所示的两种情形下设定本模式。
①
元件的目标领域比
BOX
尺寸大，即使元件位置发生偏移，
BOX
也不会偏离目标领域的元件
的检查
;
②
通过抽出基板特定领域的颜色来执行检查的元件。例如，类似在包装等本体为黑色的元件，
元件的颜色与基板无护膜领域相同，由此会难以区分元件和基板。这时，通过有基板护膜的
领域或
PAD
等领域而能够明确区分元件和基板部位的基板存在。
BO
X
BO
X
例①
BO
X
例②
