NPM-DGS 2D 检查编辑器 4.3 列表的详细内容 Page 4-42 EJS9AC-MB-04R-05 [ 焊膏判定库操作 ( 列表 )]: 菜单名称 操作 图标 说明 [ 详细设定 ] 对所选择的焊膏判定数据进行详细设 定。 1 选择需要详细设定的焊膏判定数据后， 选择 [ 详细设定 ] 。  将会显示 < 焊膏判断同类库详细数据 > 画面。 2 进行各种设定后，点击 [OK] 。  设定项目，请参照下表。 焊…

100%1 / 208
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-05 Page 4-41

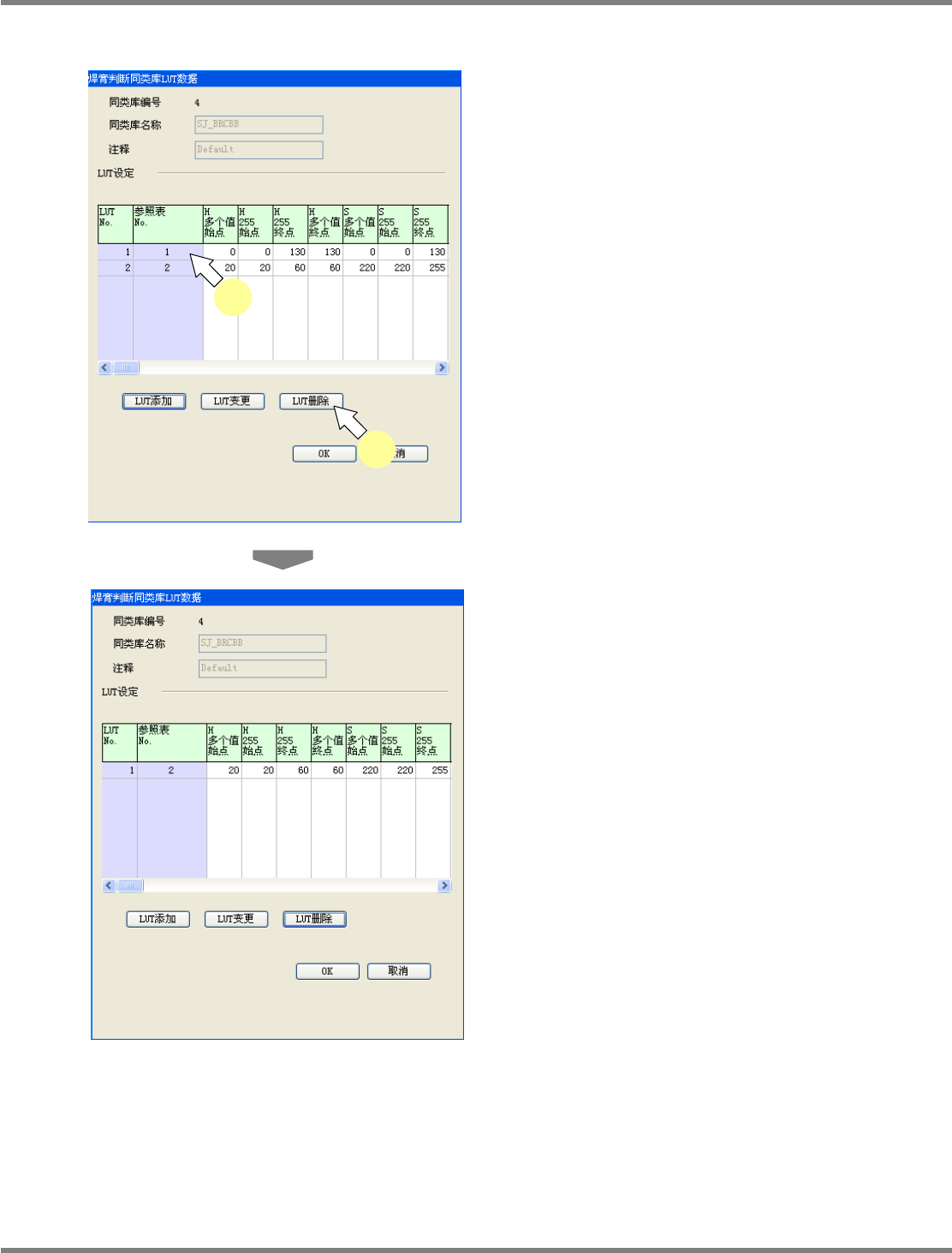

C)
删除既存
LUT
时
2
选择需要删除的
LUT
后，点击
[LUT
删
除
]
。
将会删除所指定的
LUT
。
4-3015
2
2
4-3016
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-42 EJS9AC-MB-04R-05
[
焊膏判定库操作
(
列表
)]:
菜单名称
操作
图标
说明
[
详细设定
]
对所选择的焊膏判定数据进行详细设定。
1
选择需要详细设定的焊膏判定数据后，
选择
[
详细设定
]
。
将会显示
<
焊膏判断同类库详细数据
>
画面。
2
进行各种设定后，点击
[OK]
。
设定项目，请参照下表。
焊膏判定库的详细数据的设定项目
项目 内容
(
显示信息
)
同类库编号
所选择焊膏判定数据的连续编号。
不能编辑。
链接数
与所选择焊膏判定数据相链接的焊膏数据的数量。
不能编辑。
同类库名称
所选择焊膏判定数据的名称。
注释
附加在所选择焊膏判定同类库上的注释。
检查设定
检查区域的扩展
尺寸
显示焊膏检查的检查区域扩展尺寸。
LUT
设定数
设定在这个焊膏判定数据上的
LUT
数量。
不能编辑。
测量模式
显示测量焊膏的模式。
可以从
‘
轮廓线面积测量法
’(
标准
)
和
‘
轮廓线面积测量法
(
镶嵌
)’
中选择。
判断设定
显示判定信息的
NG
，或警告的下限值、上限值、判定图标。在判定图标上，
显示判定有效
/
无效的复选框，通过复选框的
ON/OFF
来执行切换。
4-3007
1
4-3017
2
NPM-DGS
2D
检查编辑器
EJS9AC-MB-05R-04 Page 5-1
5.
附录
在本章中，对照明及检查的体系进行说明。
