NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) Page 2-24 EJS9AC-MB-02R-07 9 点击 [OK] 。 复制源的元件数据检查条件将被复制 到元件数 据中。 10 不必编辑检查条件的情况下，点击 [OK] 。 关于检查条件的编辑， 请参阅 ‘2.4.5 检查项目 ’ 、 ‘2.4.6 检查详细设定 ’ 。 显示出确认画面。 11 点击 [OK] 。 检查条件数据的设…
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-07 Page 2-23
5

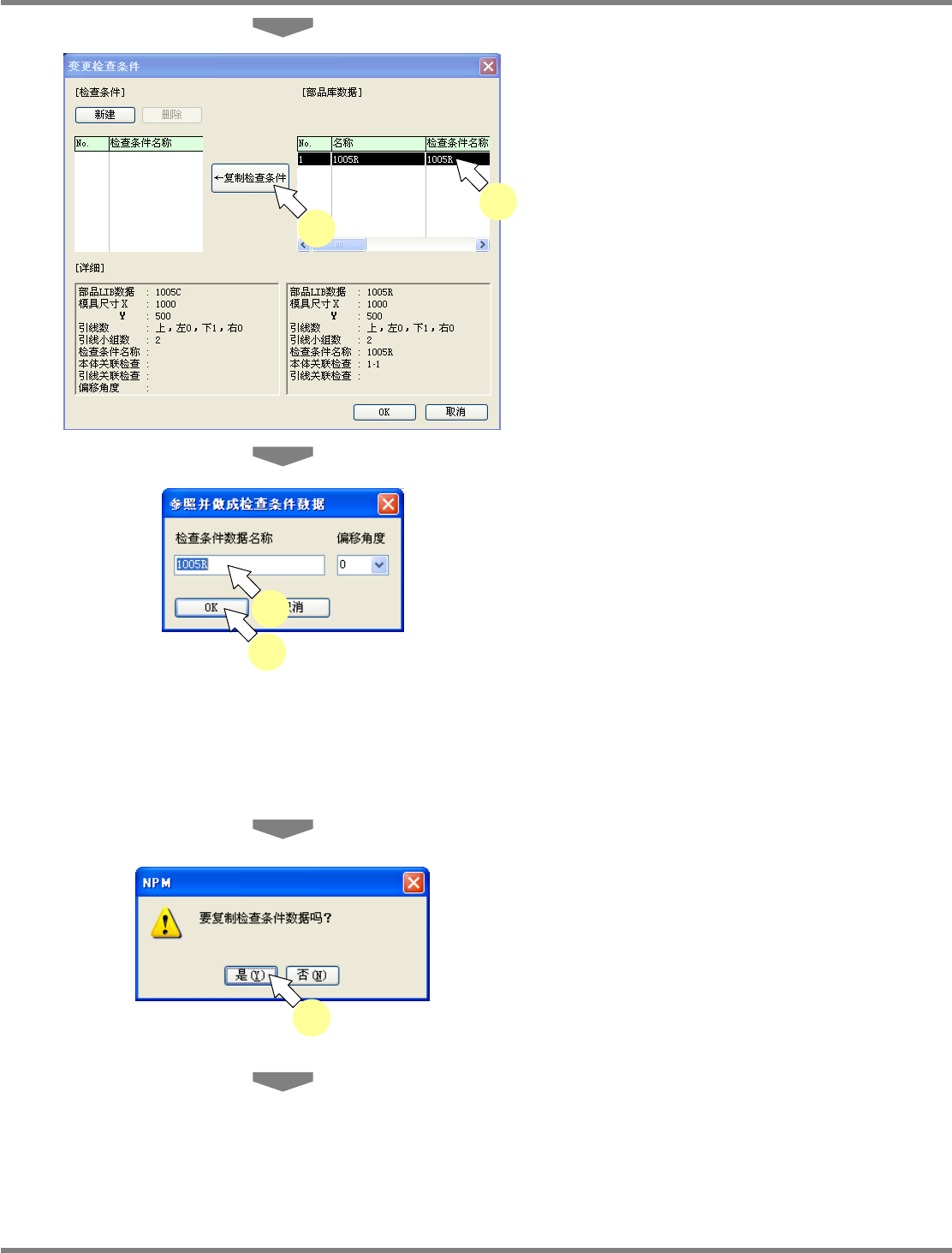

选择复制源的元件数据，点击
[
复制
检查条件
]
。
显示出
<
参照并做成检查条件数据
>
画面。
6
在
‘
检查条件数据名称
’
栏里输入新的检
查条件名称。
如果输入与元件数据名一样的名称，管理将会
更简便。
元件数据的方向与复制源的元件数据方向不同
时
(
比如模具尺寸
X
与
Y
颠倒
)
，即使复制也无
法正常检查，请注意。
7
点击
[OK]
。
显示出确认画面。
8
点击
[
是
]
。
在
‘
检查条件
’
栏里显示出新的检查条件名称。
5
5
6
7
8
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-24 EJS9AC-MB-02R-07
9
点击
[OK]
。

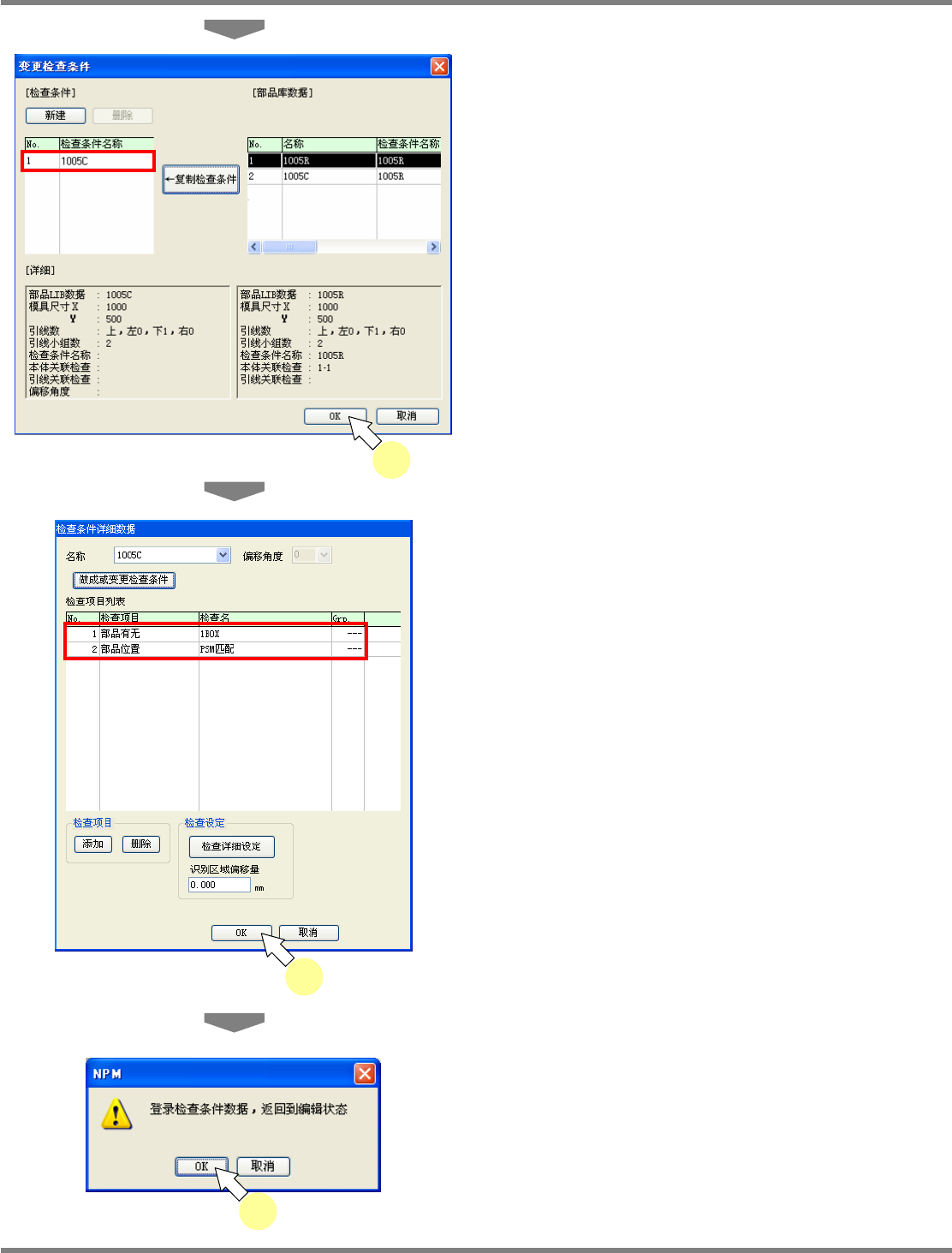

复制源的元件数据检查条件将被复制到元件数
据中。
10
不必编辑检查条件的情况下，点击
[OK]
。
关于检查条件的编辑，请参阅
‘2.4.5
检查项目
’
、
‘2.4.6
检查详细设定
’
。
显示出确认画面。
11
点击
[OK]
。
检查条件数据的设定到此完毕。
2-4015
10
9
11
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-07 Page 2-25
设定新的检查条件数据
1

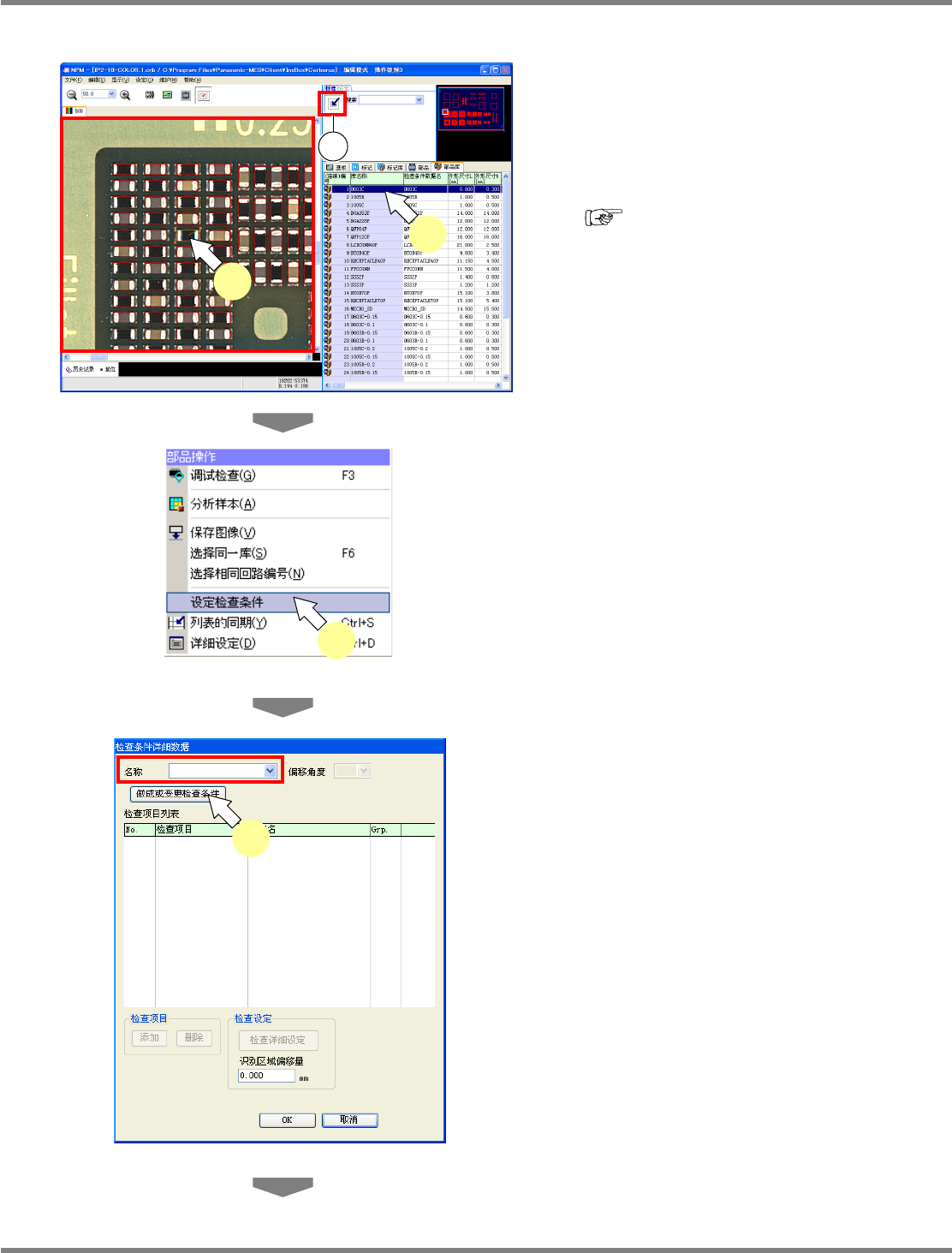

在同期图标
处于
ON
的状态下，在元
件库列表中选择要设定检查条件数据
的元件数据。
在示教视图中显示出与所选择的元件数据相对
应的代表元件。
(
‘1.5
关于
2D
检查编辑器编辑画面及基本
操作
’
‘5.
菜单图标
’
‘A) [
标准
]’
‘
同期
’)
2
在示教视图上右击。
将显示与元件相关的操作。
3
选择
[
设定检查条件
]
。
在列表中显示出
<
检查条件详细数据
>
画面。
如果未设定检查条件，则在
‘
名称
’
栏显示空白。
4
点击
[
做成或变更检查条件
]
。
显示出
<
变更检查条件
>
画面。
在
‘
部品库数据
’
栏里显示出已设定该生产数据
的检查条件数据的所有元件数据一览。
2-4014
4
2-4012
3
2-4011
1
1
2
