SMT 基础知识 ● 感的电识别 ● 电感在电路中常用 “ L” 加数字表示，如： L 6 表示编号为 6 的电感。电感在电路中可与电容组成振荡电路。电感量的基本单位是亨利（简称亨），用字母 “ H” 表示。常用的单位还有毫亨（ mH ）和微亨（ μ H ），它们之间的关系是： 1H=100 0mH 1m H=100 0…

SMT基础知识

●

容的（二）电识别

1、电容的主要参数：电容量、误差范围、工作电压、温度系数等。

2、SMD电容的材料：

“NPO” 、X7R”、 “Y5V”、 “Z5U”等，不同的材料做出不同容值范围的电容

3、电容器的种类结构和特点

A、陶瓷电容：用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜体

积板制成，其特点是体积小，耐热性较好，损耗小，绝缘电阻高，但容量小，适用

于高频电路；铁电陶瓷电容容值较大，但损耗和温度系数较大；适用于低频电路(分

SMD、DIP)。

B、铝电解电容：它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带

做正极制成，还需经电流电压处理，处理使正极上形成一层氧化膜做介质；其特点

是容量大，但漏电，稳定性差，有正负极性，适于电源滤波和低频电路中；使用时正

负极不可接反。

C、钽质电容：钽质电容是有方向的，贴装时不可反向。

4、电容的误差符号: C D F J K M Z

如：一贴片电容为104J表示容量为0. 1 uF、误差为±5%。

SMT基础知识

●

感的电识别

●

电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。

电感在电路中可与电容组成振荡电路。

电感量的基本单位是亨利（简称亨），用字母“H”表示。常用的单位还有毫

亨（mH）和微亨（μH），它们之间的关系是：

1H=1000mH 1mH=1000μH 1μH=1000nH

由3位字母数字表示。单位为微亨 (µH)。第1位和第2位数字为有效数

字，第3位数字表示有效数字后的0的个数。有小数点时以大写字母 "R" 表示。此

时，所有数字均为有效数字。如果电感值小于0.1µH，则电感值以两个数字和大

写字母 "N" 的组合来表示，电感值单位使用纳亨 (nH)。简述如下：

470即为47µH 1R5即为1.5µH 47N即为47nH

贴片电感公差：B=±0.1nH C=±0.2nH D=±0.5nH G=±2% H=±3%

J=±5% k=±10% M=±20% N=±30% S=±0.3nH W=±0.05nH

SMT基础知识

●

二极管的识别

二极管，（英语：Diode），电子元件当中，一种具有两个电极的装置，只允许电流由

单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则

用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为

“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过

（称为顺向偏压），反向时阻断（称为逆向偏压）。因此，二极管可以想成电子版的

逆止阀。

二极管的分类

　1、按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。

　 2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极

管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

　 3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

二极管的极性

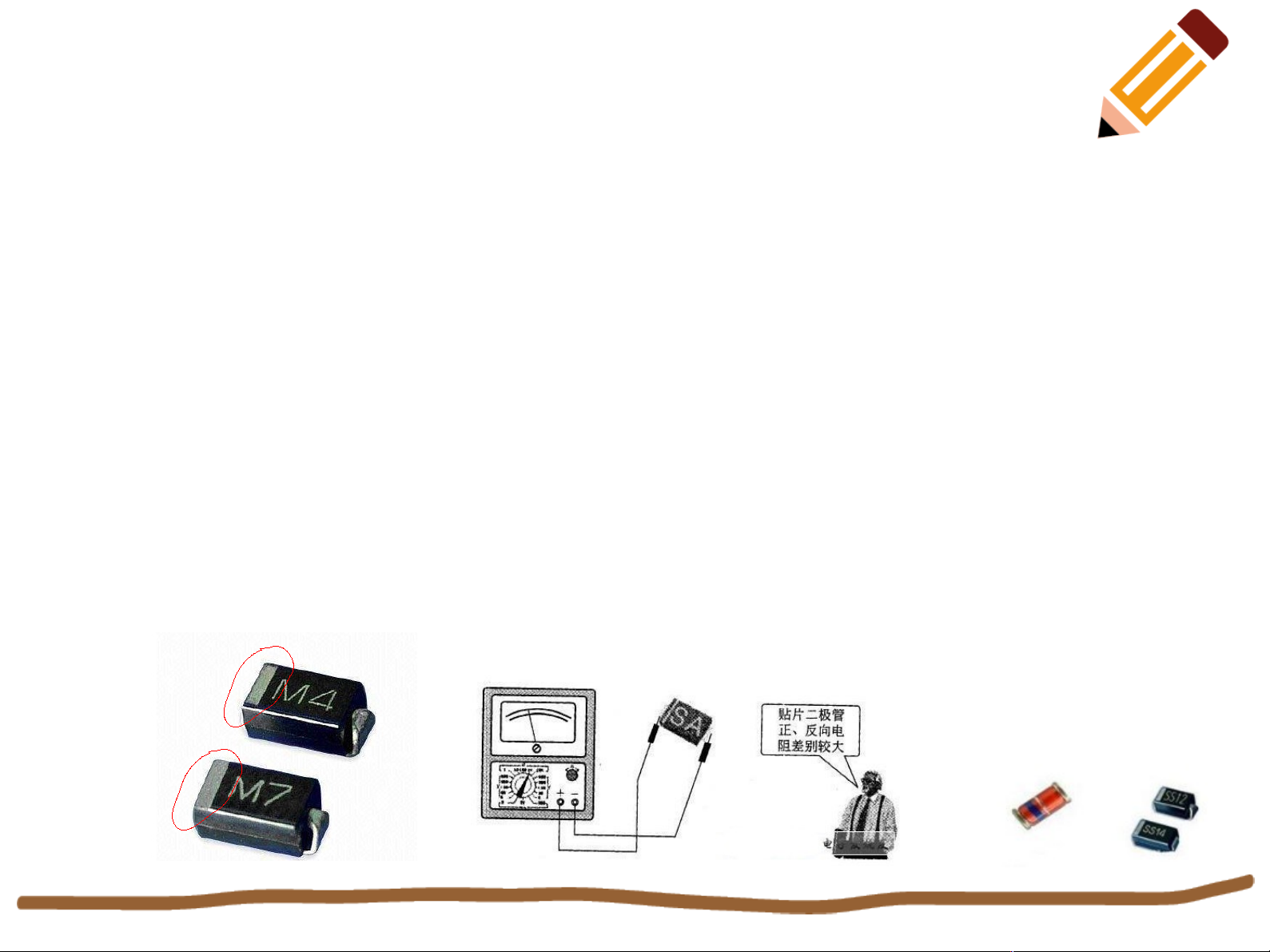

二极管的负极在元件本体上用一条标志线表示，由于二极管有单向导通特性，因此可

以用万用表来测量二极管的正负极。下图红色线圈内标示线即为负极线。
