IC（集成 路）的电 识别
集成电路（integrated circuit）是一种微型电子器件或部件。采用一定的工艺，把一个
电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几
小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微
型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功
耗、智能化和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。集成电路发
明者为杰克·基尔比（基于锗（Ge）的集成电路）和罗伯特·诺伊思（基于硅（Si）的
集成电路）。贴片IC 的封装有很多种，下图列出部分封装形式的图片。
多引脚的IC贴装时须注意方向。
第一引脚标识方法有以下几种：
1.用圆点标示；
2.用标识线标示；
3.用缺口或缺角标示；
4.用凹槽或圆孔标示；
5.用文字标示，正对文字左下角为第一脚
SMT基础知识
●
接器的连 识别
手机连接器是手机中重要的电子元器件，它们的好坏直接关系到手机的质量和其使用
的可靠性。手机绝大部分的售后质量问题也大多与连接器相关。 手机所使用的连接器
种类根据其产品的不同而略有差异，平均使用数量约在5～9种之间（5-10多个不等，
RF，USB，Audio Jack 或DC Jack，Battery Conn等，有些手机，仅仅RF连接器就
用3个），产品种类可以分为内部的FPC连接器及板对板连接器、外部连接的I/O连接
器，以及电池、SIM卡连接器和Camera Socket等。
SMT基础知识
●
常 厂家物料 （一）见 编码

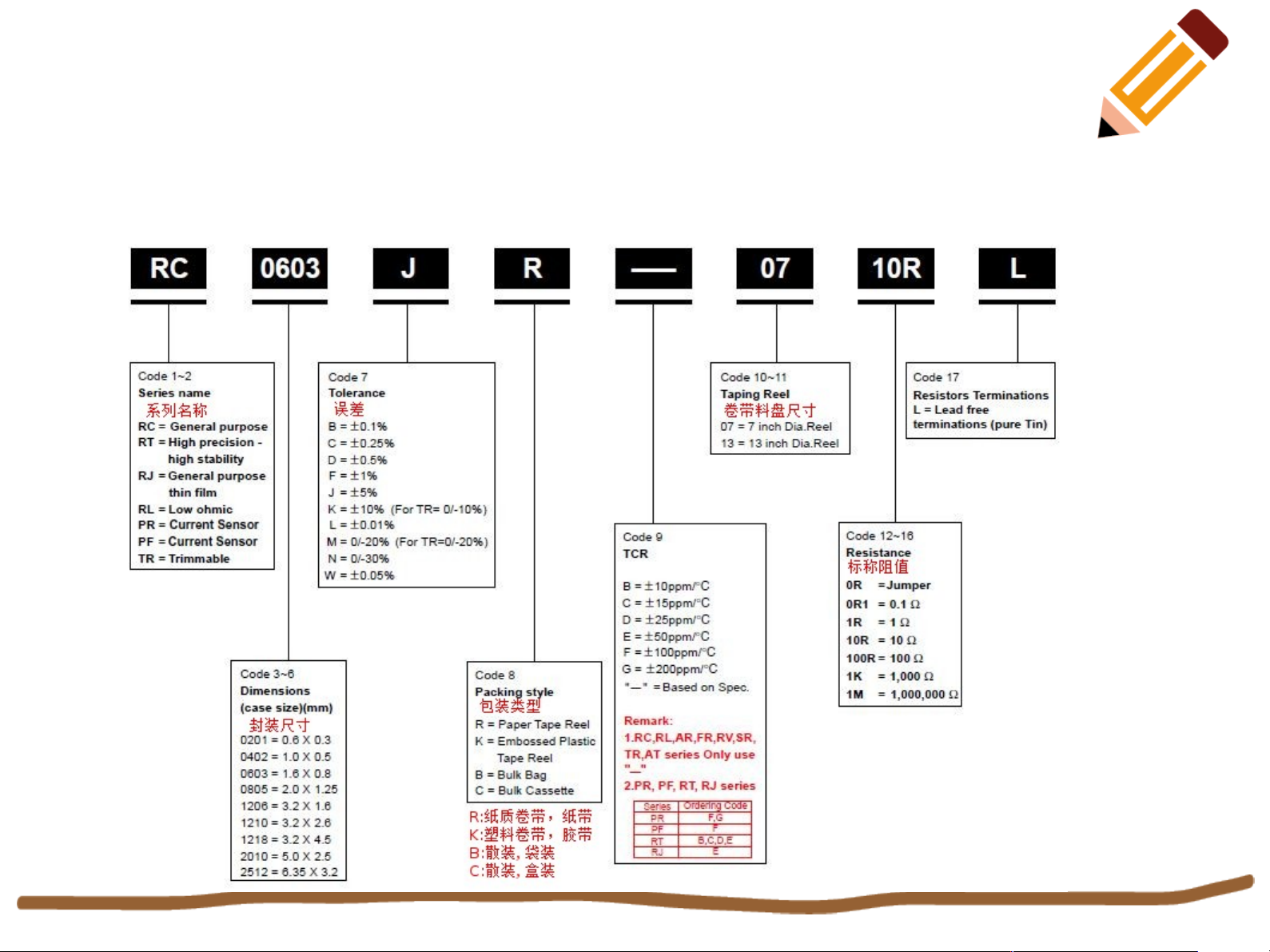

国巨（YAGEO）电阻编码规则
