SMT 基础知识 ● 容的 （一） 电 识别 电容 是由两片金 属膜紧靠，中间用绝缘材 料隔开而组成的 元件。 用字母“ C” 表示 ，如 C13 表示编号 为 13 的电容。 电容的 特性 主要是隔直流 通交流。 电容的主要 功能 是储存电 量、稳压及滤波 单位 为“法拉” (F) ，法拉太 大，一般用它的 导出单位：“微法拉” (UF) 、 “纳法拉” (NF) 、 “皮法” (PF) 。 其中： 1F=1000 000uF=100…
SMT基础知识
●
阻的 －－排阻电 识别
排阻是由若干个电阻组合，它有多个脚，有A型(RN)和B型(RP)两种：A有一
个公共端，其他各引脚与公共脚之间的电阻为R：B型(RP)是相邻两脚的电阻
为R
(RN） （RP）
识别方法与电阻相同，如“330”为33Ω排阻，RN型是有方向的，有圆点一脚
为公共脚，RP型没有公共脚。
另SMD型排阻，通常用RP**表示，如10K OHM-8P4R表示8个脚由4个独立电阻组
成，阻值为10K OHM的排阻
*电阻的误差： 103J表示该电阻的阻值为10K欧（10000欧），误差为±5%
SMT基础知识
●
容的 （一）电 识别
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
用字母“C”表示，如C13表示编号为13的电容。
电容的特性主要是隔直流通交流。
电容的主要功能是储存电量、稳压及滤波
单位为“法拉”(F)，法拉太大，一般用它的导出单位：“微法拉”(UF)、
“纳法拉”(NF)、 “皮法”(PF)。
其中：1F=1000 000uF=1000 000 000nF=1000 000 000 000pF
1uF=1000nF=1000 000pF 1nF=1000pF
识别方法：
识别方法：
容量大的电容其容量值在电容上直接标明，如10 uF/16V
容量小的电容其容量值在电容上用字母表示或数字表示
字母表示法：1mF=1000 uF 1P2=1.2PF 1n=1000PF
数字表示法：第1位和第2位数字为有效数字，第3位数字表示有效数字后的0
的个数。
如：102表示10× 100PF=1000 PF
224表示22× 10000 PF=220000PF=220nF＝0.22 uF
SMT基础知识
●
容的 （二）电 识别
1、电容的主要参数：电容量、误差范围、工作电压、温度系数等。
2、SMD电容的材料：
“NPO” 、X7R”、 “Y5V”、 “Z5U”等，不同的材料做出不同容值范围的电容
3、电容器的种类结构和特点
A、陶瓷电容：用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成 银质薄膜体
积板制成，其特点是体积小，耐热性较好，损耗小， 绝缘电阻高，但容量小，适用
于高频电路；铁电陶瓷电容容值较 大，但损耗和温度系数较大；适用于低频电路(分
SMD、DIP)。
B、铝电解电容：它是由铝圆筒做负 极，里面装有液体电解质，插入一 片弯曲的铝带
做正极制成，还需经电流电压处理，处理使正极上形成 一层氧化膜做介质；其特点
是容量大，但漏电，稳定性差，有正负极性，适于电源滤波和低频电路中；使用时正
负极不可接反。
C、钽质电容：钽质电容是有方向的，贴装时不可反向。

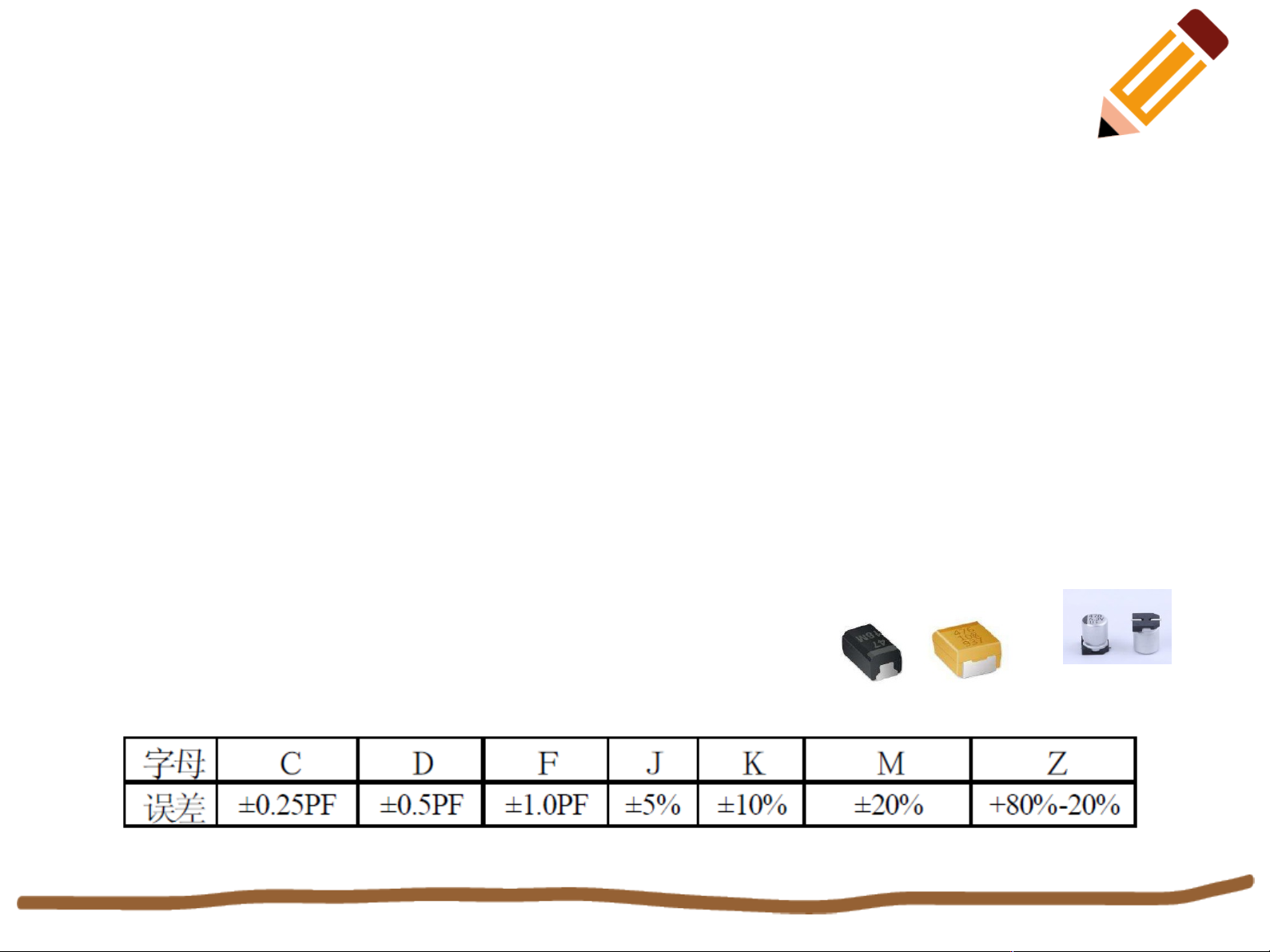

4、电容的误差符号: C D F J K M Z
如：一贴片电容为104J表示容量为0. 1 uF、误差为±5%。
