SMT 基础知识 ● SMT 工 流程管理要点 艺 回流 管理要求 焊 1. 炉 温 曲线 的 设 定 与 测 量 （ 1 ） 根据 不同的 项 目 ，工 艺 要 求 设 定 该 产品 的 炉 温 曲线 。 （ 2 ） 每 个 新项 目 上 线生产前须 设 定 炉 温 曲线 并 测 量 炉 温 曲线 。 （ 3 ） 每 个 班 次须测 量一 次 炉 温 曲线 。 （ 4 ）有 铅 工 艺 与 无 铅 工 艺须分 别 设 定 不同的 炉 …
SMT基础知识
●
SMT工 流程管理要点艺
机器操作与物料更换
1.上岗前要有基本的安全培训，熟悉安全操作要求与注意事项。机器上贴有相关安全标识，须严
格遵守。机器在工作时，严格禁止接触任何转动部位。上岗作业须认真熟悉操作指导书的要求，
如果在作业过程中有异常须及时报告技术人员与管理人员。
2.物料安装与更换均须经IPQC核对后才可以生产。
上料确认、换料核对是必须严格遵守的基本作业要求,有方向的编带物料须确认元件丝印及方向
图（1） 图（2） 图（3） 图（4）
（1）要求剪开后两料带连接时应该吻合
（2）将接料带保护层揭掉
（3）把接料纸硬塑壳凸点对应料带齿槽，一半贴上。
（4）再将欲接物料料带水平吻合贴上
（5）贴好后状况
图（5） 图（6）
（6） 然后将另一半折叠后 上，不要遮盖 送孔 贴 传
SMT基础知识
●
SMT工 流程管理要点艺
回流 管理要求焊
1.炉温曲线的设定与测量
（1）根据不同的项目，工艺要求设定该产品的炉温曲线。
（2）每个新项目上线生产前须设定炉温曲线并测量炉温曲线。
（3）每个班次须测量一次炉温曲线。
（4）有铅工艺与无铅工艺须分别设定不同的炉温曲线。
（5）严格意义上来讲有铅工艺与无铅工艺不应该共用一个回流焊炉，如果确实要这么做最好用
符合ROHS要求的清洁剂对回流焊进行彻底的清洁。
（6）设定炉温曲线后须经过测量确认，待绿灯亮起才允许开始生产。
2.回流 保养焊
（1） 生 完打开回流 炉膛 小心 ；刚 产 焊 时 烫伤
（2） 制定保养 划，按 定的 回流 行保养；应 计 规 时间对 焊进
（3）保养 小心被 部位 ；时 传动 夹伤
●
常 ：见错误
（1） 灯未亮就放板 炉；绿 进
（2）切 机型没有及 切 炉温曲 ；换 时 换 线
（3）用天那水等溶 清 机器表面，造成漆面 ；剂 洁 损伤
（4）作 不当 致 道卡住或 坏。业 导 轨 损
SMT基础知识
●
SMT工 流程管理要点艺

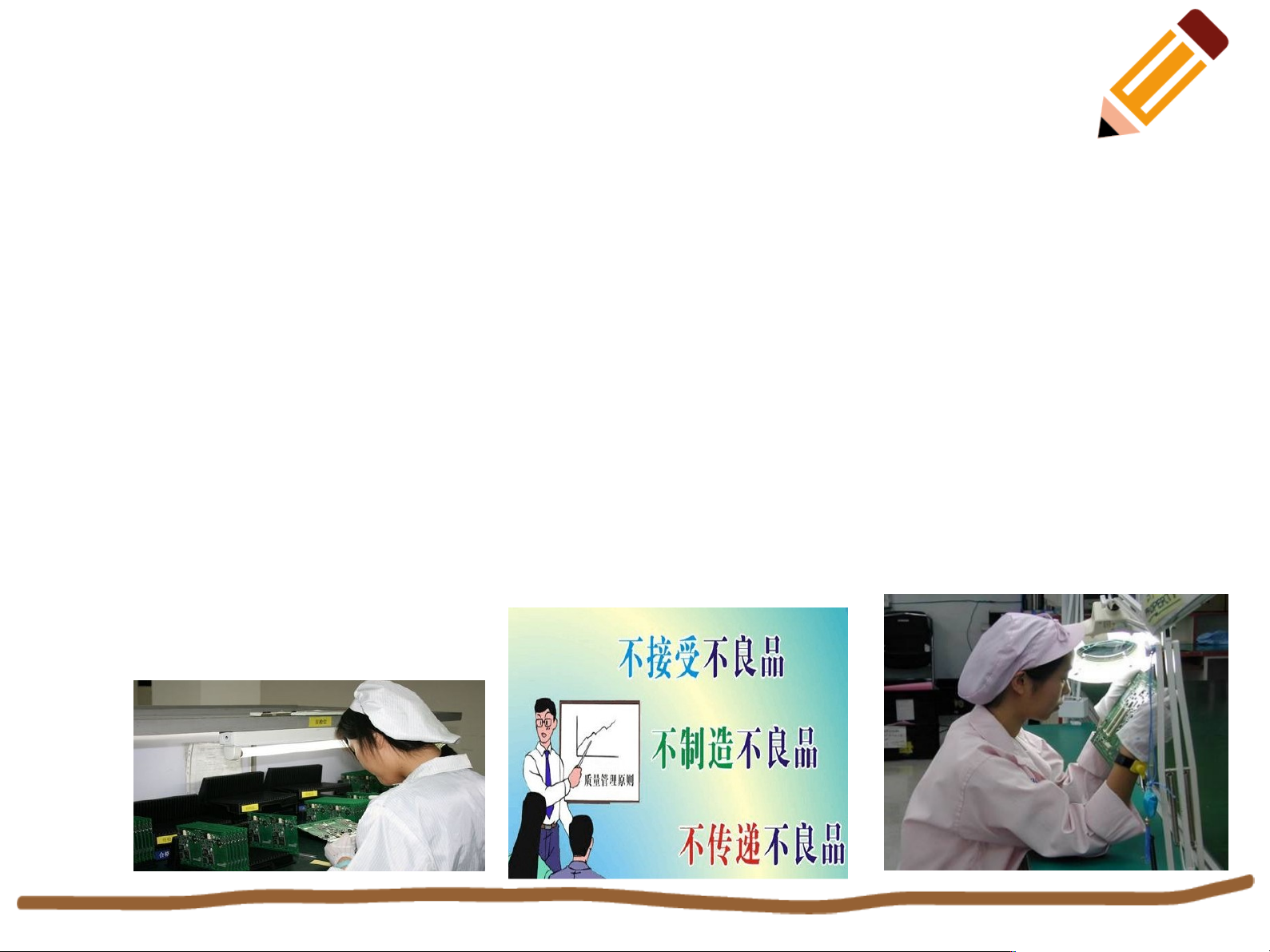

焊接检查之目视检查
1.目视检查是SMT行业最基础的检查手段，随着电子产品小型化、智能化发展现在已
经逐步被AOI（自动光学检查）、ICT（自动在线测试仪）、X－RAY等设备替代；
2.目视检查人员需要有基本的培训，在持续的作业过程中需要集中注意力；
3.SMT行业的外观检查有自己的行业标准IPC-A-610F（电子装联可接收标准）；
4.作业人员应做好防静电保护工作，熟悉所有的不良现象及判定标准；
5.针对制造过程中容易出现质量问题的地方应列为重点检查项目，在作业指导书中列
出并对检查人员进行专项培训；
6.作业过程中应轻拿轻放，避免造成撞件、划伤等不良现象；
7.检查好的板应做好标识放入合格品区域，不良品应放入不良品区，避免不良品混入
良品导致不良品流出至下工序或客户端。
