SMT 基础知识 ● SMT 物 料封 装（三 ）
SMT基础知识
●
SMT物料封装（二）
片式元件尺寸
英 制
（inch）
公 制
（mm）
长（L）
（mm）
宽（W）
（mm）
01005 0402 0.4±0.20 0.2±0.20
0201 0603 0.60±0.05 0.30±0.05
0402 1005 1.00±0.10 0.50±0.10
0603 1608 1.60±0.15 0.80±0.15
0805 2012 2.00±0.20 1.25±0.15
1206 3216 3.20±0.20 1.60±0.15
注：
Inch：读作英寸
mm：读作毫米
1inch=25.4mm
由于SMT技术是从国外
引入国内，因此实际工作中
我们习惯用英制方式来识读
元件尺寸规格。01005规格
已经被SMT行业所采用，更
小的规格已经在各研究机构
中出现并未在工业中应用。
1206规格以上的还有很多暂
不列出。
SMT基础知识
●
SMT物料封装（三）
SMT基础知识
●
阻的电 识别
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为：分流、限
流、分压、偏置等。
一、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：
1
1
兆欧
兆欧
=1000
=1000
千欧
千欧
=1000000
=1000000
欧
欧
1
1
M=1000K=1000000
M=1000K=1000000
欧
欧
1K
1K
＝
＝
1000
1000
欧
欧
1
1
） 非精密电阻
） 非精密电阻
(
(
误差
误差
±5%
±5%
甚至更高
甚至更高
)
)

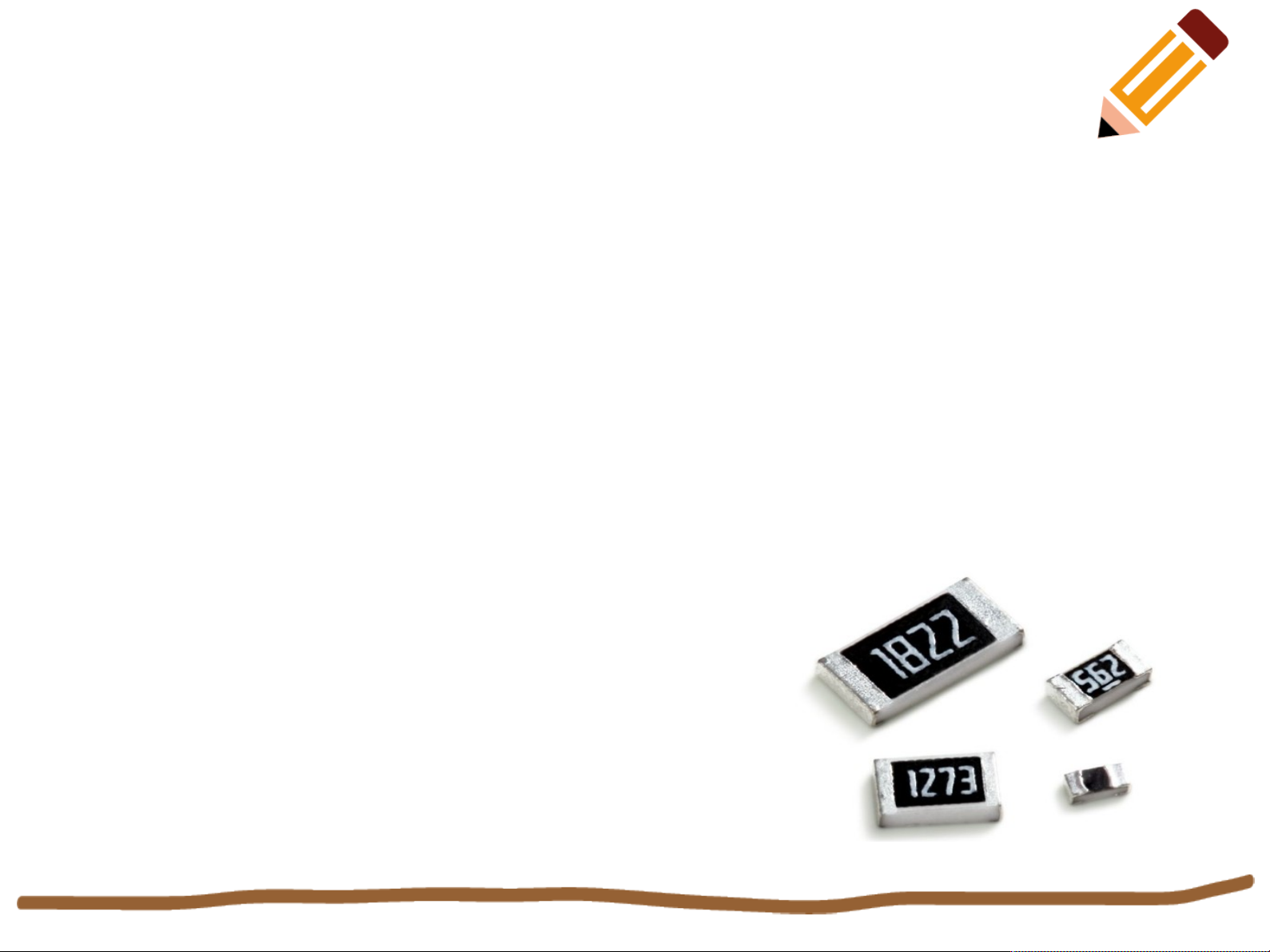

的贴片电阻一般用数标法
的贴片电阻一般用数标法
:
:
三位数字标印在电阻器上，其中前两位表示为有效数字，第三位是几就在后面写上几个零（0603规格以
下的物料本体体积太小，无法印刷字符，即使印刷了肉眼也无法识别，这种直接印刷阻值的方法在早期
的SMT物料上是可行的，今天的SMT物料已很难见到了）；
例如： 一颗电阻本体上印有473则表示电阻值为47000欧=47千欧也可以写成47K欧，100欧的电阻本体
上印字为101。
2）小于10欧的电阻值用字母R与二位数字表示：
5R6=5.6欧 R82=0.82欧
3）精密电阻有三种表示方法
（a）用四位数表示，前三位为有效数字，最后一位是几就在后面加上几个零。
（b）用三位数字表示，在数字下面加一个下划线表示。
（c）采用两位数字和一位字母来表示，这种属于E96系列。
例如：“65A”表示：4.64*100=464Ω
